Theater Solutions OVCDG - Control de Volumen Exterior

Descripción

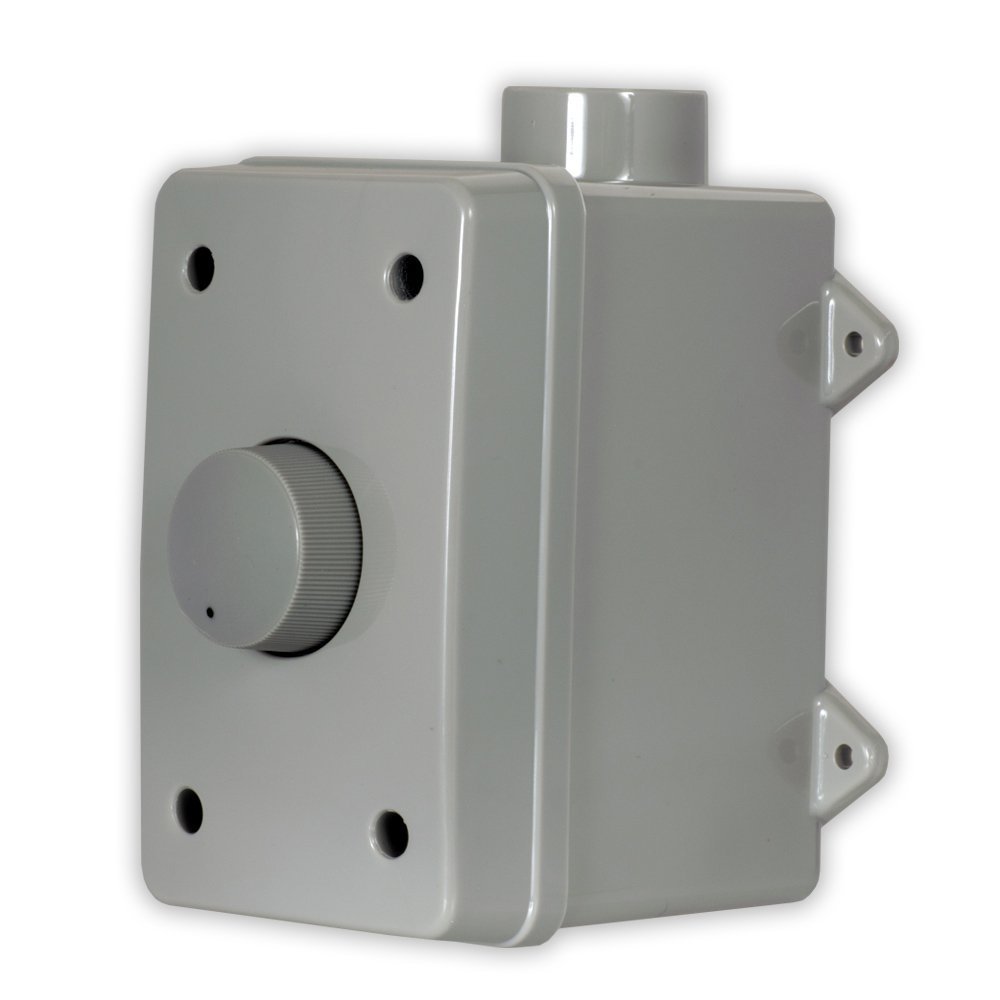

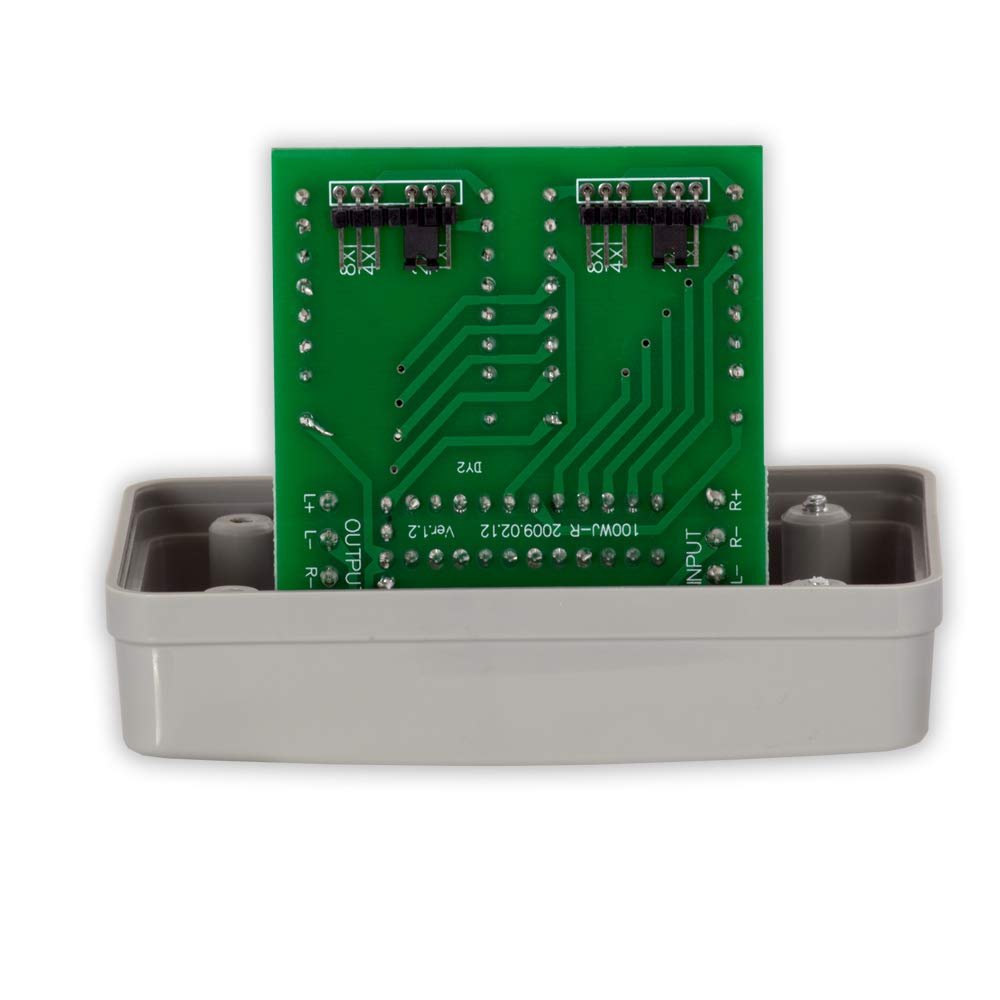

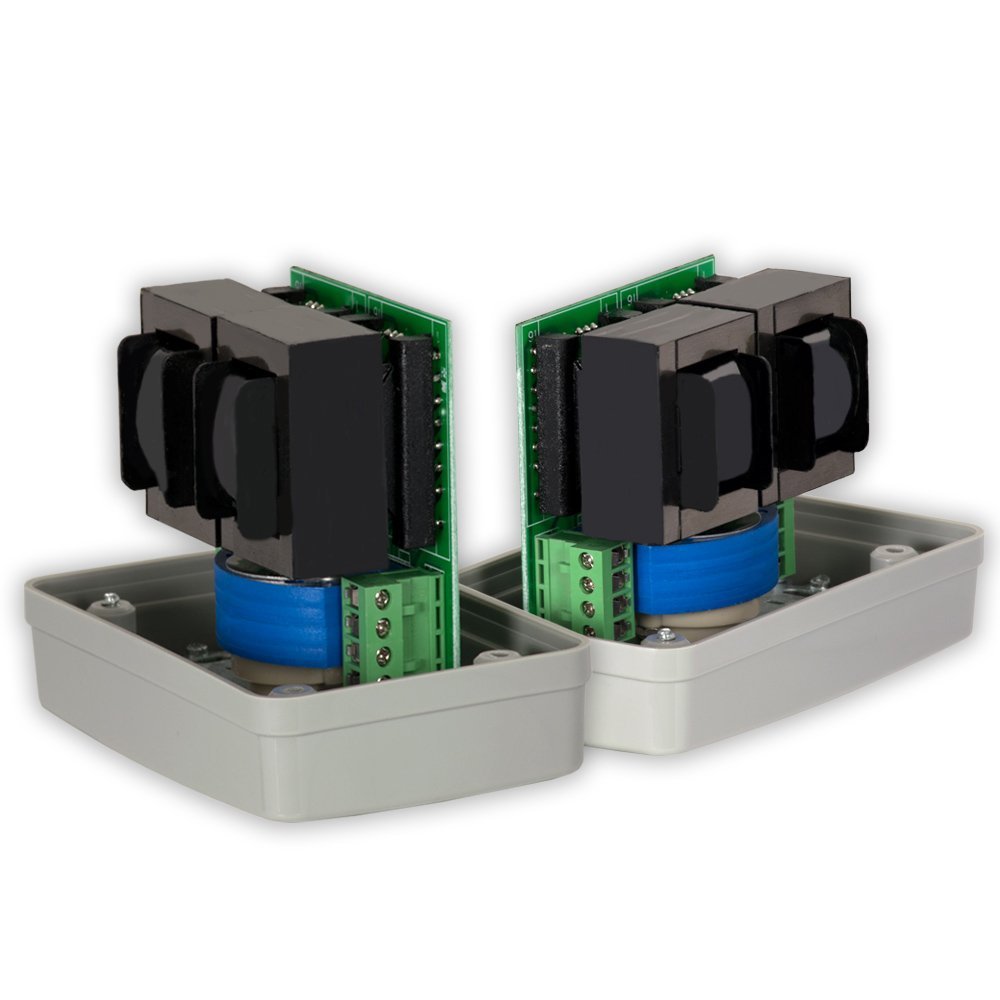

Este control de volumen tipo dial para exteriores Theater Solutions con igualación de impedancia es un control de rango completo que puede ajustarse para satisfacer los requisitos de su instalación. Con un simple cambio en la colocación de dos puentes (shorting bars) en la placa de circuito impreso, puede conectar de forma segura hasta 8 pares de altavoces de 8Ohm a un solo amplificador, receptor o caja selectora funcionando a 8Ohm. Consulte las tablas proporcionadas en el manual de instalación incluido para determinar cómo ajustar los puentes y así asegurar la correcta coincidencia de impedancia con el nivel que produce su amplificador, receptor o caja selectora. Este control de volumen tipo dial puede usarse con cualquier combinación de altavoces de 4Ohm, 8Ohm o 16Ohm ajustando los puentes a la configuración de terminales apropiada. El dial tiene 12 pasos de atenuación: la primera posición es "apagado", los pasos 2 a 7 son de 3 dB cada uno, los pasos 8 a 11 son de 6 dB cada uno y la posición final permite que la señal del amplificador, receptor o caja selectora pase completamente. El control de volumen está completamente protegido en una carcasa de PVC resistente a la intemperie. La carcasa cuenta con una rosca de 1" en la parte inferior para fijar un tubo de PVC de 1" para el paso del cableado.

1. OUTDOOR DIAL SPEAKER VOLUME CONTROL - Diseño pasivo de bajo voltaje; instalación sencilla para aficionados o profesionales. Carcasa gris de ABS de alta resistencia, resistente a la intemperie, que se monta fácilmente con 4 orificios para tornillos.

2. VERSÁTIL - Úselo con altavoces de 4, 8 y 16Ohm y soporta 150 watts por canal; tierras independientes compatibles con cualquier amplificador y las conexiones aceptan cable hasta calibre 14. 12 pasos de atenuación con verdadera primera posición "apagado".

3. EMPAREJAMIENTO DE IMPEDANCIA - Cambie la posición de los puentes para conectar de forma segura hasta 8 pares de altavoces de 8Ohm; los puentes garantizan que la impedancia coincida con el nivel producido por su amplificador. Tamaño de la carcasa: 2.75" x 4.5" x 2.75" con 4 orificios de montaje y adaptador de 1" para PVC para el paso del cable.

4. REQUISITOS DEL SISTEMA - Cualquier receptor o amplificador de audio doméstico con salidas de cable de altavoz sin procesar. Utilice cable de altavoz clasificado CL3 para instalación en pared en todas las conexiones.

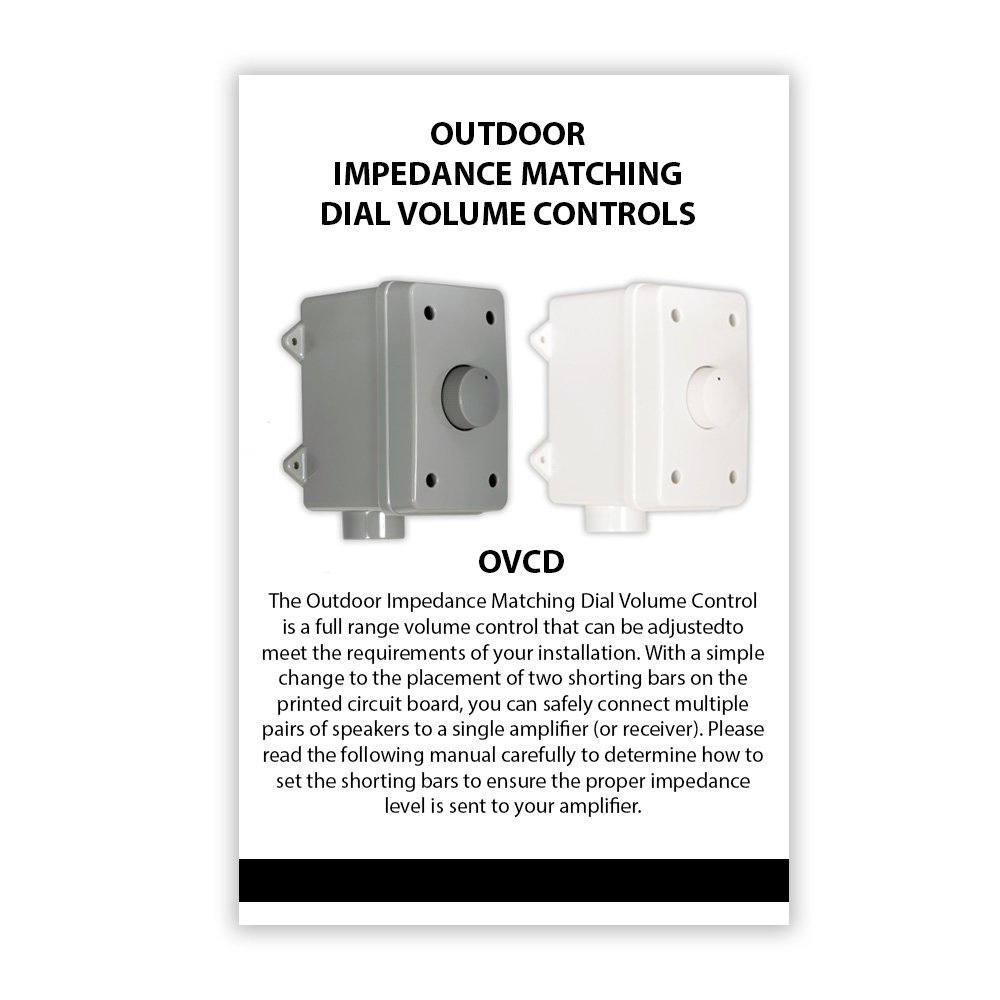

5. CONTENIDO DE LA CAJA - 1 control de volumen pasivo tipo dial Theater Solutions by Goldwood OVCDG para exteriores con puentes (shorting bars) y manual de instrucciones con tabla de referencia para los puentes. Ideal para sistemas de audio en toda la casa, instalaciones exteriores o comerciales.
