Placa MP3 con 4 botones y amplificador 15W

Descripción

Un decodificador de audio de alta calidad que admite formatos MP3 y WAV. Tasas de muestreo admitidas: 8 / 11.025 / 12 / 16 / 22.05 / 24 / 32 / 44.1 / 48 (KHz). Salida DAC de 24 bits y soporta rango dinámico de 90 dB y relación señal-ruido (SNR) de 85 dB. Soporta modo de control por cuatro botones uno-a-uno y modo de control por puerto serie RS232. En modo de control por botones, reproduce 4 sonidos uno-a-uno mediante disparo por nivel bajo (trigger negativo). Usa tarjeta MicroSD y la memoria flash SPI integrada como dispositivos de almacenamiento. Memoria SPI integrada de 4 MB por defecto. Soporta tarjeta microSD de hasta 32 GB. Es posible cargar archivos de audio a la memoria flash directamente vía el puerto micro USB. La conexión a una computadora funciona de manera similar al uso de una memoria USB. Incluye un amplificador mono integrado de 15 W que puede accionar directamente un altavoz de 15 W (8 Ω), o 5 W si se utiliza un altavoz de 4 Ω. Equipada con conector de audio de 3.5 mm para salida estéreo que puede accionar unos auriculares directamente o conectarse a un amplificador externo. Volumen ajustable mediante potenciómetro a bordo. Salida de señal 'busy' (ocupado). Amplio rango de entrada de alimentación (DC 8–24 V). Tamaño del PCB: 52 mm x 49 mm. Esta es la versión con pads para soldar.

1. Con decodificador de audio de alta calidad, compatible con MP3 y WAV. Tasas de muestreo admitidas: 8/11.025/12/16/22.05/24/32/44.1/48 (KHz). Salida DAC de 24 bits y soporta rango dinámico de 90 dB y SNR de 85 dB.

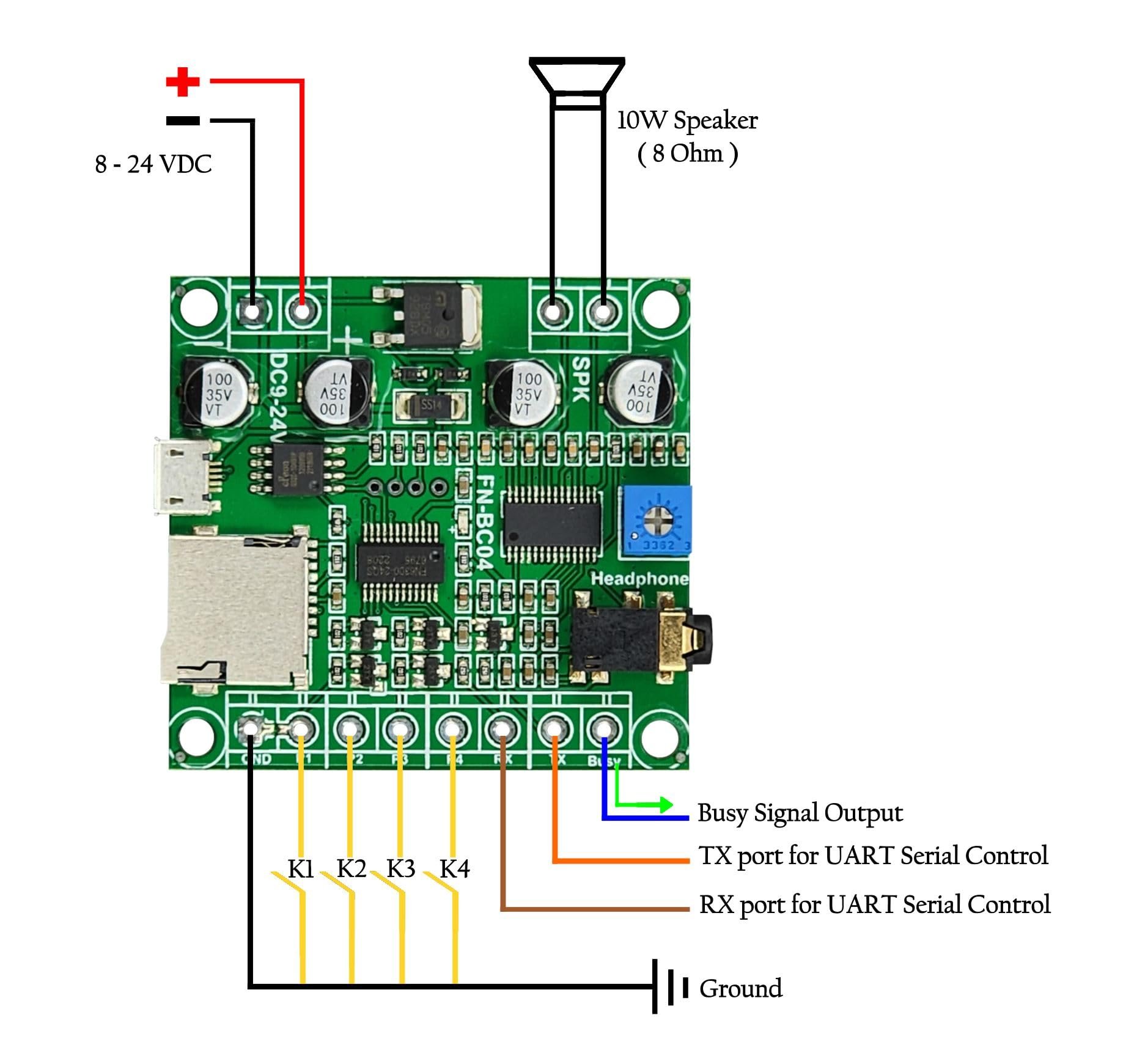

2. Soporta modo de control por botones uno-a-uno y modo de control por UART (puerto serie). En modo de botones reproduce 4 sonidos uno-a-uno mediante disparo por nivel bajo. Utiliza tarjeta microSD y memoria SPI integrada para almacenamiento.

3. Memoria SPI integrada de 4 MB por defecto. Soporta tarjeta microSD de hasta 32 GB. Es posible cargar archivos de sonido a la memoria flash directamente vía USB conectándolo a una computadora como si fuera una memoria USB.

4. Consulte las instrucciones y las hojas de datos.

5. Nivel de habilidad: Ensamblado y probado
