Kit amplificador Pass ACA 5W Clase A FET+MOS

Descripción

Descripción:

1. Estructura mono, puede formar fácilmente dos canales individuales independientes.

2. Salida con estructura OCL, puede prescindir del circuito de protección.

3. Entrada FET - salida MOS, clásica estructura de dos etapas PASS.

4. Configuración de componentes "fever", verdadero disfrute HIFI.

5. Miniaturizado, diseño modular; puede aplicarse a chasis corto.

6. Todas las posiciones usan tubos nuevos originales, fin de los tubos de segunda mano; última etapa con emparejamiento de precisión de corriente estática de 1A VGS.

7. Voltaje de trabajo recomendado: 19 VDC (rectificación monofásica de 15 VAC); la potencia del transformador mono no debe ser menor a 20 W. Kit opcional de fuente de alimentación de tensión única HPOO.

8. Amplificación de 6.5 veces, adecuado para amplificadores y pequeños amplificadores de escritorio.

Este precio corresponde al kit para dos canales; se requiere que el comprador realice la soldadura.

El tubo de entrada es K30A (IDSS > 3.5 mA). El tubo final es IR-IRFP240. 1A está equipado con tensión de encendido, precisión 1%; para la resistencia a tierra correspondiente, por favor instale 1K5.

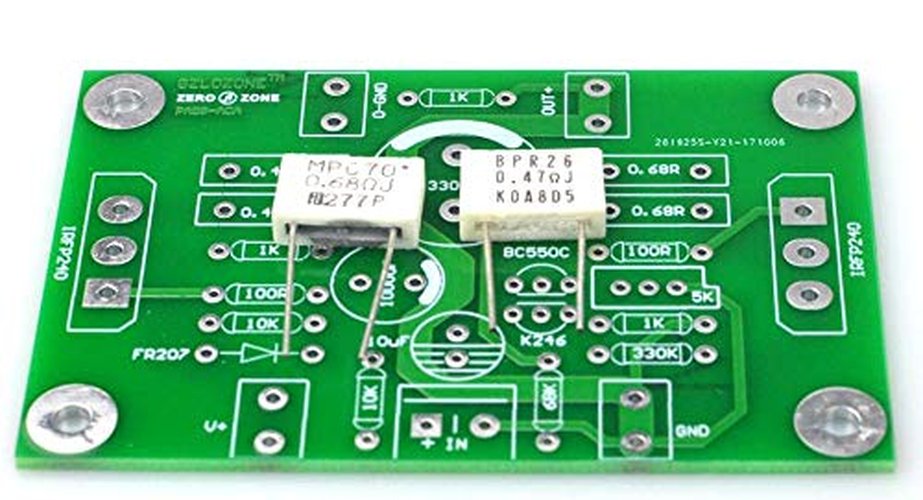

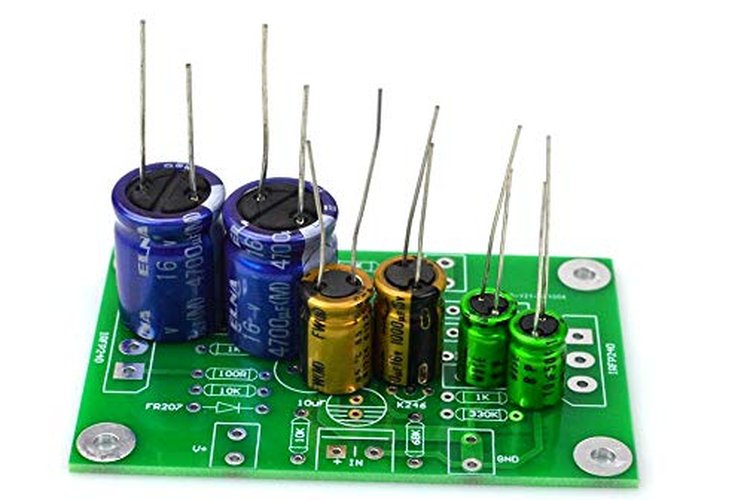

Tamaño PCB: 50*75*1.6 mm, doble cara, estañado por spray, cobre 1OZ, placa FR4 grado A.

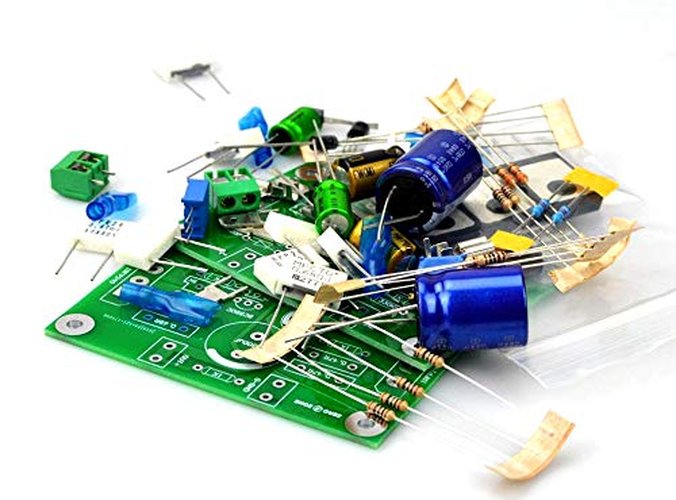

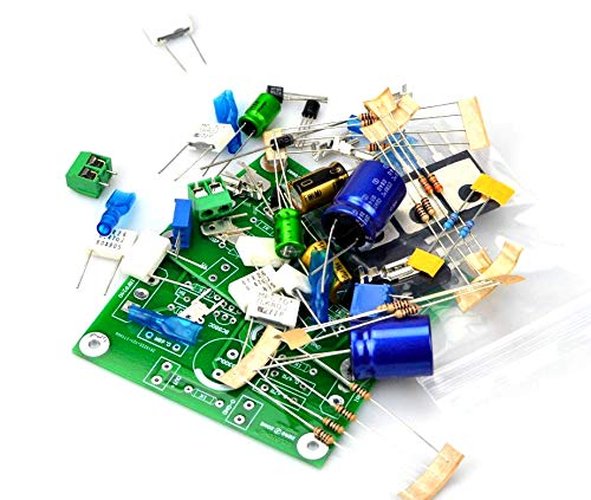

Contenido del empaque: 1* PASS ACA 5W Single-Ended Class A FET+MOS Field Tube Amplifier - Kit

1. Estructura mono, puede formar fácilmente dos canales individuales independientes.

2. Salida con estructura OCL, puede prescindir del circuito de protección.

3. Entrada FET - salida MOS, clásica estructura de dos etapas PASS.

4. Amplificación de 6.5 veces, adecuado para amplificadores y pequeños amplificadores de escritorio.

5. Tamaño PCB: 50*75*1.6 mm, doble cara, estañado por spray, cobre 1OZ, placa FR4 grado A.
