Jolooyo MJ15024/MJ15025 Amplificador Clase A 20-80W

Descripción

descripción del producto:

Parámetros básicos:

Tensión de alimentación: DC +-25V a +-35V, Potencia de salida: 20W a 8 ohm, 40W a 4 ohm, 80W a 2 ohm. Impedancia de los altavoces: 2-8 ohm. Tamaño del PCB: 181*65MM

Características del producto:

1. Uso de los originales nuevos MJ15024 y MJ15025.

2. El circuito principal de señal con condensador electrolítico utiliza marca taiwanesa reconocida, y el condensador de filtro principal usa condensador electrolítico dedicado para audio.

3. La capacidad de los condensadores: 2 × 470µF / 100V, para asegurar un soporte de potencia continua y fuerte.

4. Las resistencias son de película metálica de cinco anillos. El circuito principal usa resistencias de película metálica de cinco anillos con una precisión del 1% para garantizar una buena relación señal/ruido.

5. PCB con chapa doble de 1.6 mm de espesor, cobre de 2.0 oz, proceso de estañado por pulverización, para garantizar un buen manejo de corriente. Calidad de PCB de primera clase.

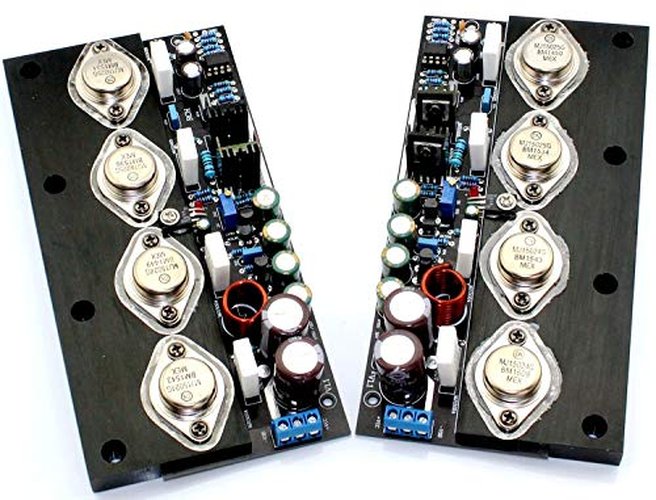

Nota: Para reducir las molestias al instalar el disipador con ventiladores, esta placa utiliza una placa de aluminio disipadora mecanizada por centro CNC, pero aún requiere conectar un disipador grande; de lo contrario los laterales podrán quemar los transistores por insuficiente disipación de calor. En la placa hay un punto de prueba TEST. Desde la resistencia de potencia blanca de 0.22 ohm, si en el punto TEST hay 22 MV, el estático es 100MAX2 200MA, y el X2 es porque los tubos están conectados en paralelo. Cuando se mide 130 MV, el valor estático se acerca a 1A. En sentido horario la corriente de reposo disminuye; en sentido antihorario, la corriente de reposo aumenta.

Empaque: placa amplificadora de potencia Clase A pura, DC completa, 20W

1. Tensión de alimentación: DC +-25V a +-35V

2. Potencia de salida: 20W a 8 ohm, 40W a 4 ohm, 80W a 2 ohm

3. Impedancia de los altavoces: 2-8 ohm

4. Tamaño del PCB: 181*65MM

5. Uso de los originales nuevos MJ15024, MJ15025.
