Convertidor Voltaje a PWM YWBL-WH 0-5/0-10V 200mA

Descripción

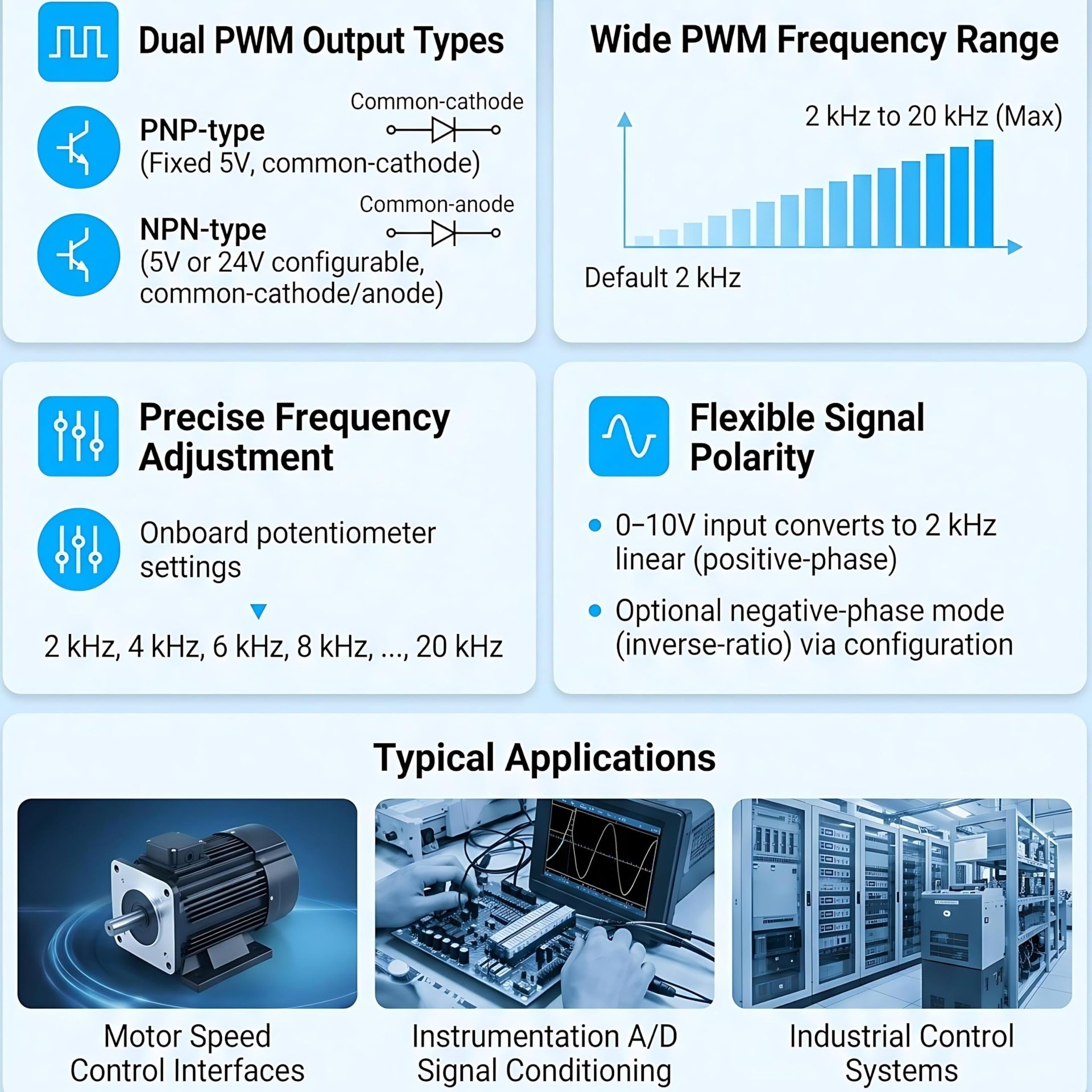

1. 2 TIPOS DE PWM: Existen dos tipos de salida PWM: PNP-PWM y NPN-PWM; la salida PNP-PWM es únicamente de nivel 5 V, mientras que la salida NPN-PWM puede ser de 5 V o 24 V. La salida NPN-PWM soporta conexión de cátodo común y de ánodo común, con niveles de 5 V y 24 V. Para obtener salida a 24 V se requiere una alimentación de 24 V.

2. RANGO DE FRECUENCIA PWM: Este módulo convertidor puede convertir una señal analógica de entrada de 0–5 V o 0–10 V en PWM. El rango de frecuencia PWM es de 2 kHz a 20 kHz; el máximo es 20 kHz y el valor mínimo por defecto es 2 kHz.

3. 2 kHz–20 kHz: La frecuencia de salida PWM es ajustable dentro de 2 kHz–20 kHz; hay 11 posiciones en total, que corresponden respectivamente a 2 kHz, 4 kHz, 6 kHz, 8 kHz ... hasta un máximo de 20 kHz. La frecuencia por defecto es 2 kHz. Para la salida PNP-PWM, el nivel sólo puede ser 5 V. Sólo puede usarse con conexión de cátodo común y puede conectarse a MCU, etc.

4. FUNCIÓN POR DEFECTO: La función por defecto convierte 0–10 V en PWM a 2 kHz; la frecuencia de salida se puede ajustar mediante el potenciómetro según se requiera. La relación entre PWM y la tensión puede ser directamente proporcional (salida en fase positiva) o inversamente proporcional (salida en fase negativa).

5. USOS: El convertidor de voltaje a PWM se utiliza en circuitos de interfaz para control de velocidad de motores por PWM, en conversión de interfaces AD para instrumentación y en otras aplicaciones que requieren convertir voltaje a PWM.
