SparkFun AK9753 Sensor de Presencia (Qwiic) - 4 canales

Descripción

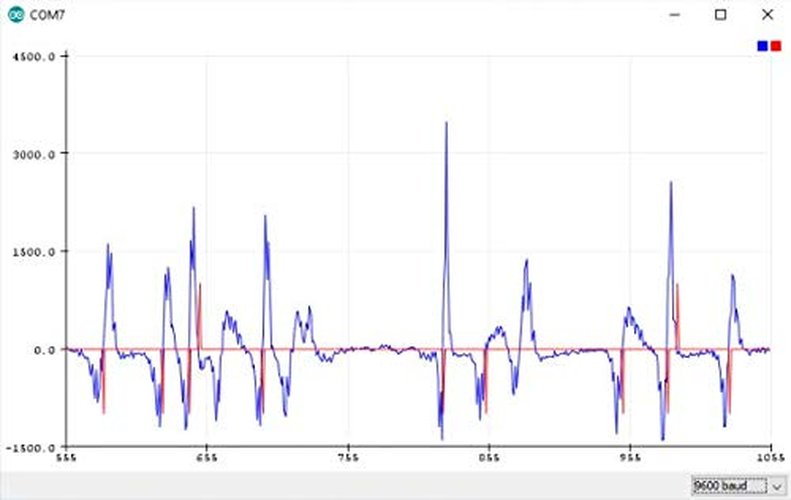

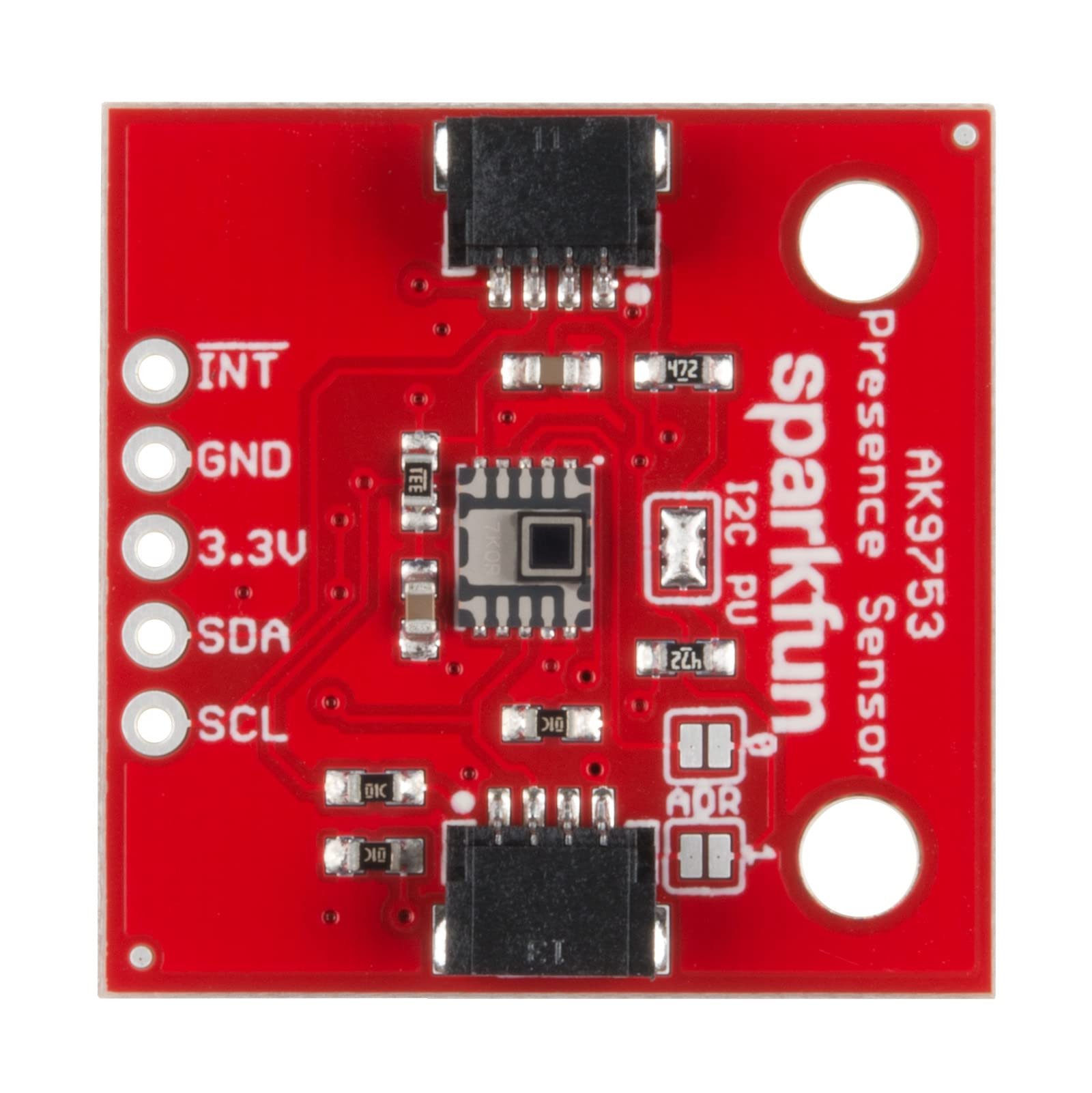

¡Esto no es tu sensor infrarrojo pasivo (PIR) normal! La placa breakout SparkFun AK9753 Sensor de Presencia Humana es un sensor de infrarrojo no dispersivo (NDIR) de 4 canales compatible con Qwiic. Cada canal tiene un campo de visión distinto, por lo que el AK9753 no solo puede detectar a una persona, sino también indicar en qué dirección se está moviendo. Para facilitar aún más el uso de esta placa, toda la comunicación se realiza exclusivamente vía I2C, utilizando nuestro práctico sistema Qwiic. Sin embargo, también hemos sacado pines con separación de 0.1" por si prefieres usar un protoboard. El AK9753 a bordo es un sensor digital que te entrega un valor digital de 16 bits por I2C. Cada uno de los cuatro sensores entrega la corriente IR en picoamperios. Una lectura PIR puede variar aproximadamente de -200 (sin persona presente) a 1500 cuando se detecta una persona frente a un canal concreto, aunque varía según factores ambientales y otras fuentes de calor en el campo de visión. Hemos escrito una librería completa para controlar el sensor e incluido ejemplos que muestran cómo obtener las lecturas que necesitas, haciendo que esta placa sea aún más fácil de usar.

El sistema SparkFun Qwiic es un ecosistema de sensores I2C, actuadores, shields y cables que hace que el prototipado sea más rápido y menos propenso a errores. Todas las placas compatibles con Qwiic usan un conector JST de 4 pines polarizado y paso de 1 mm. Esto reduce el espacio requerido en la PCB, y las conexiones polarizadas evitan que lo conectes al revés.

1. La placa breakout SparkFun AK9753 Sensor de Presencia Humana es un sensor de infrarrojo no dispersivo (NDIR) de 4 canales compatible con Qwiic.

2. Cada canal tiene un campo de visión diferente, por lo que el AK9753 no solo puede detectar a una persona, sino también indicar en qué dirección se está moviendo.

3. Toda la comunicación se realiza exclusivamente vía I2C, utilizando el sistema Qwiic (no requiere soldadura). Sin embargo, también hemos sacado pines con separación de 0.1" por si prefieres usar un protoboard.

4. El AK9753 a bordo es un sensor digital que proporciona un valor digital de 16 bits por I2C. Cada uno de los cuatro sensores entrega la corriente IR en picoamperios.

5. Funciona a 1.7V a 3.3V. Consume una corriente extremadamente baja: 100 A. Guía de conexión disponible.
