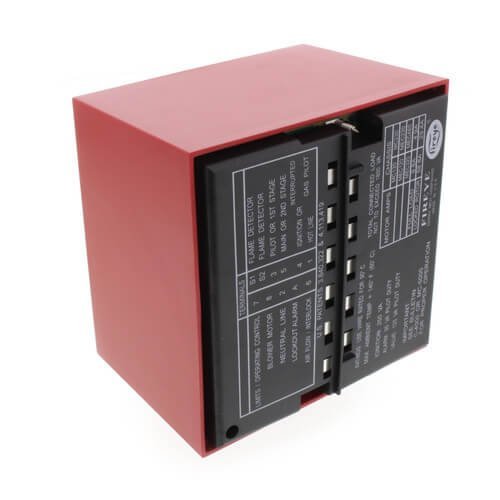

Chasis M-Series II 50/60 Hz (120 V)

Descripción

Chasis M-Series II 50/60 Hz (120 V).

Los controles modulares de protección de llama Fireye M-Series II son sistemas compactos y modulares de gestión de quemadores. Proporcionan encendido automático y monitoreo continuo de la llama para quemadores de calefacción y procesos de tamaño comercial que usan gas y/o aceite ligero.

La detección de la llama se realiza mediante escáneres UV miniatura o detectores de varilla de llama/fotocélula y mediante módulos programadores y amplificadores enchufables conectados a un chasis estándar y a una base de cableado. Los módulos programadores y amplificadores intercambiables permiten una total versatilidad para seleccionar la función de control, los tiempos y el medio de escaneo de la llama.

Funciones como reencendido, capacidad de dos etapas, temporización de purga y cierre del piloto son determinadas por el módulo programador. El tipo de escáner de llama (UV, varilla de llama o fotocélula) y el tiempo de respuesta ante fallo de llama (FFRT) son determinados por el módulo amplificador. Algunos módulos programadores cuentan con interruptores para seleccionar el tiempo de purga, el tiempo de ensayo del piloto para encendido (PTFI) y operación con reciclado o sin reciclado. Los LEDs indicadores en todos los módulos programadores muestran el estado operativo del control. En caso de fallo de encendido o tras un cierre de seguridad, la unidad se bloquea y activa un circuito de alarma; se requiere reinicio manual. El reinicio remoto (mediante pulsador remoto o interrupción de la alimentación) está disponible en el chasis MC120R. La post-purga está disponible en el chasis MC120P.

Los conectores de prueba permiten medir la señal de llama durante la operación. Un interruptor "run check" en el módulo programador MP560, MP561 y MP562 ayuda a probar el tamaño, la posición y la estabilización del piloto. Los controles modulares M-Series II incorporan un circuito de verificación de seguridad que opera en cada arranque. Si se detecta llama (real o simulada) antes de un arranque o durante la purga, las válvulas de combustible no se activarán y la unidad quedará bloqueada.

Especificaciones: Tipo de producto: chasis. Hertz: 50/60. Voltaje: 120 V.
