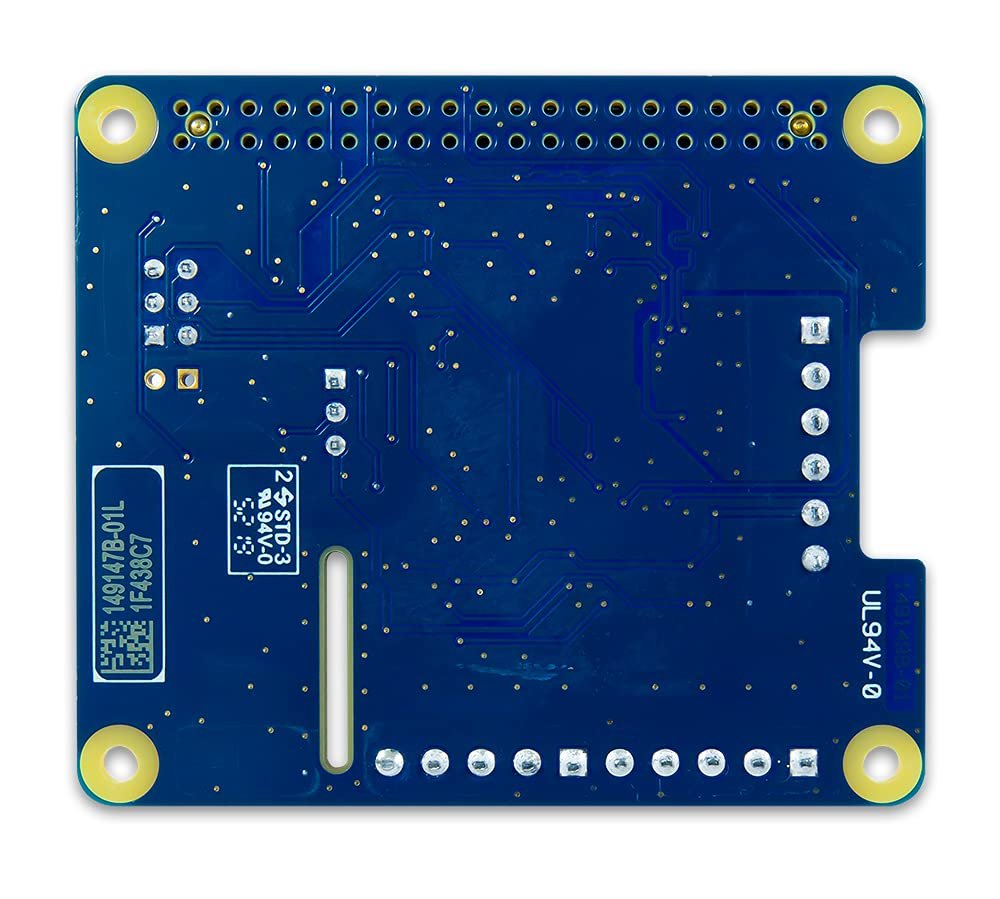

MCC 152: HAT de Salida Analógica y DIO para Raspberry Pi

Descripción

El HAT MCC 152 Voltage Output and DIO para Raspberry Pi ofrece dos canales de salida de voltaje analógico y ocho E/S digitales para sistemas basados en Raspberry Pi. Las salidas de 12 bits tienen un rango de 0–5 V y pueden actualizarse hasta 5 kS/s. Se pueden apilar hasta ocho HAT MCC en un Raspberry Pi.

Todos los DAQ HAT incluyen ejemplos en C/C++ y Python y una biblioteca de código abierto. También se proporciona documentación completa de la API y del hardware.

Hay cinco dispositivos en la serie MCC DAQ HAT. Existen modelos con entradas de voltaje, entradas para termopares, entradas para sensores basados en IEPE, salidas analógicas y E/S digitales, lo que permite configurar soluciones de registrador de datos multifunción basadas en Raspberry Pi.

Raspberry Pi no está incluido con el MCC 152.

La biblioteca de código abierto MCC DAQ HAT, con comandos en C/C++ y Python, permite a los usuarios desarrollar aplicaciones en Raspberry Pi usando Raspbian/Raspberry Pi OS. La biblioteca puede descargarse públicamente y se proporciona documentación completa de la API y del hardware. La biblioteca admite el funcionamiento concurrente de múltiples HAT MCC e incluye programas de ejemplo en C/C++ y Python con el código fuente para facilitar la familiarización.

1. Dos salidas de voltaje simultáneas de 12 bits

2. Corriente de salida de 5 mA, en modo sourcing

3. Velocidad de subida (slew rate) de 0.8 V/s

4. Ocho bits digitales bidireccionales

5. Funcionamiento a 5V / 3.3V; umbrales de entrada CMOS

6. Polaridad de entrada programable

7. Conexiones mediante terminales de tornillo
