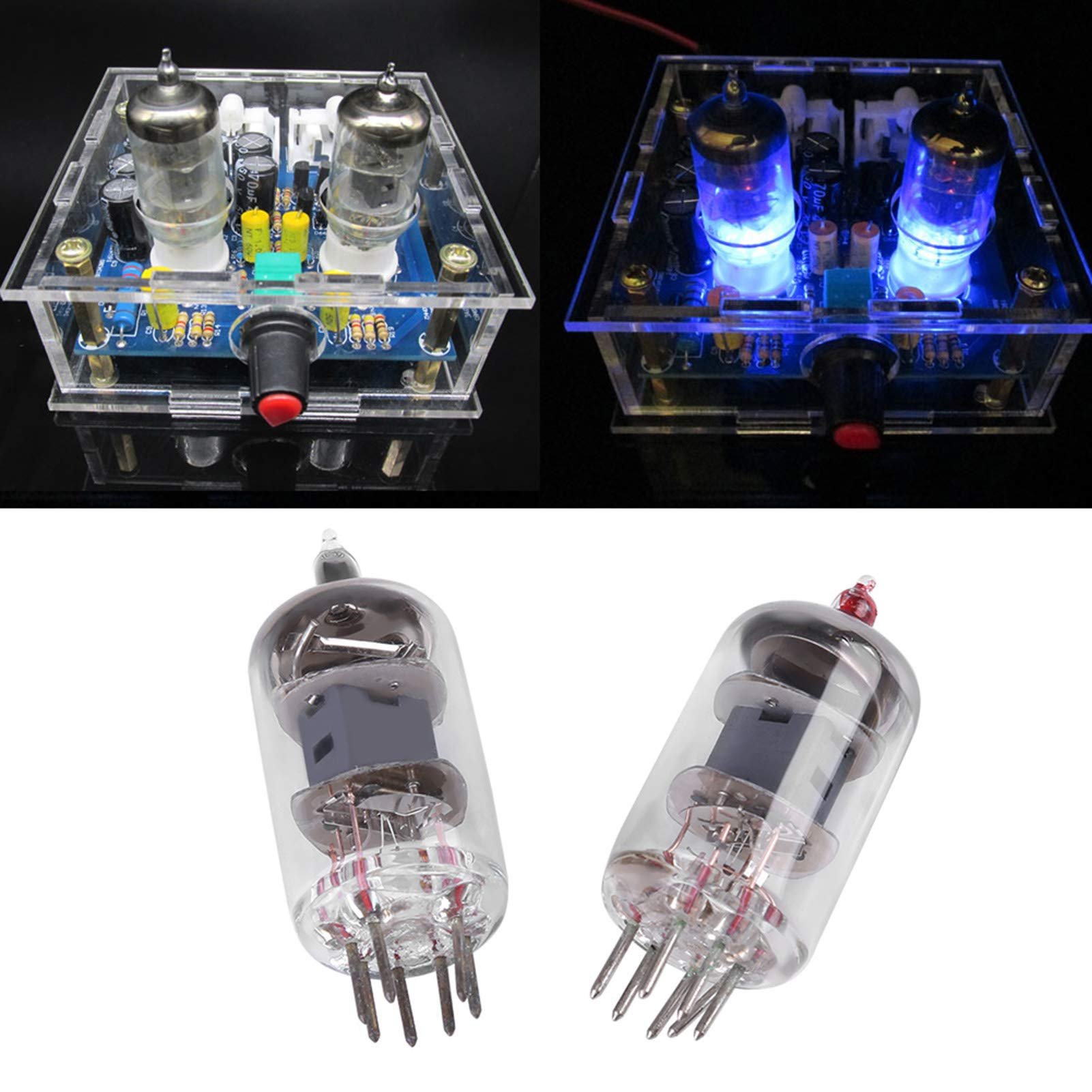

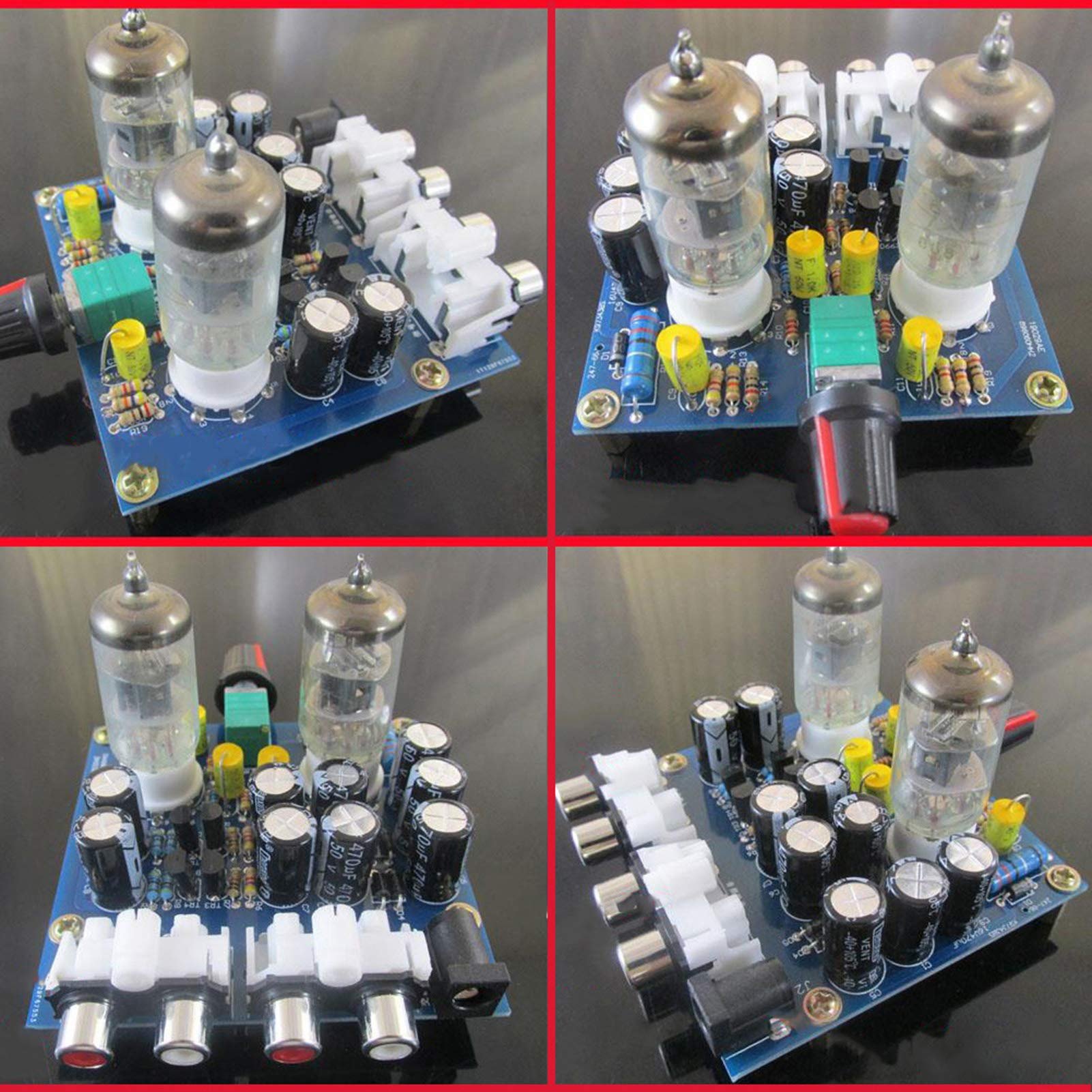

AUNMAS Kit Preamplificador de Tubo 6J1 DIY

Descripción

Especificaciones:

Tipo: tubo 6J1 (modelos sustitutos: 6AK5, 6AU6, 5654, etc.)

Canales: 2.0 / estéreo

Tensión y corriente: AC 12V 0.8A

Interfaz de alimentación: conector 5.5 x 2.5 mm

Tamaño de la placa: 77 x 75 mm / 3.03 x 2.95

Instrucciones:

1. Entrada AC 12V: use el conector DC 5.5 x 2.1 mm y un transformador AC 12V; también puede usar un transformador AC 12V sin clavija, solo suelde el cable de alimentación en la placa de circuito. No se debe usar una entrada de alimentación DC directa, de lo contrario no funcionará.

2. Entrada de canal de sonido: conectar al teléfono móvil, computadora, MP3, MP4 y otros reproductores de música.

3. Salida de canal de sonido: conectar a la entrada de audio de un amplificador de potencia.

4. Interruptor de encendido/Perilla de volumen: gire la perilla en sentido antihorario para bajar el volumen; continúe girando hasta que deje de oírse el sonido para apagar. Gire la perilla en sentido horario hasta oír el sonido para encender y continúe girando para aumentar el volumen.

El paquete incluye:

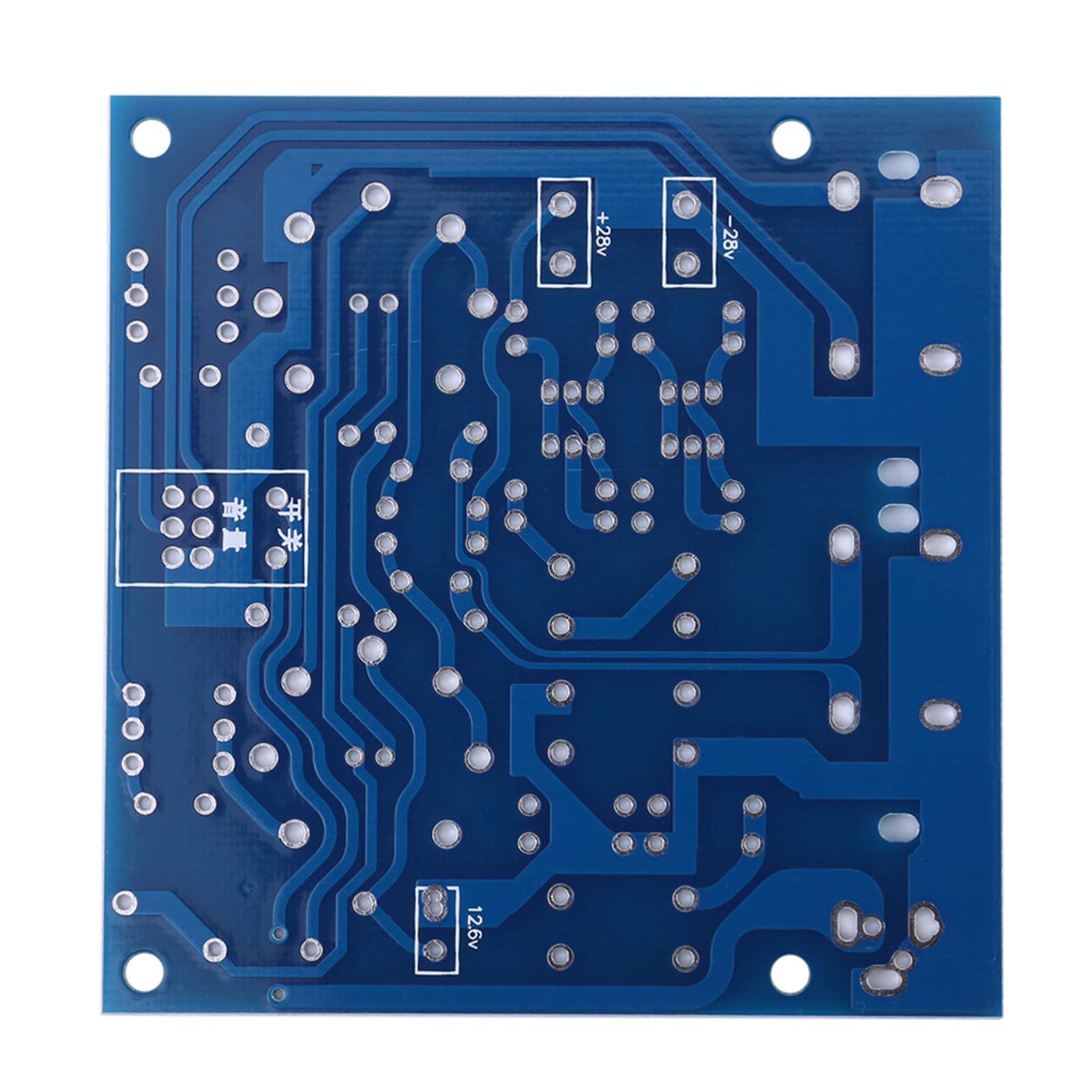

1 x placa PCB

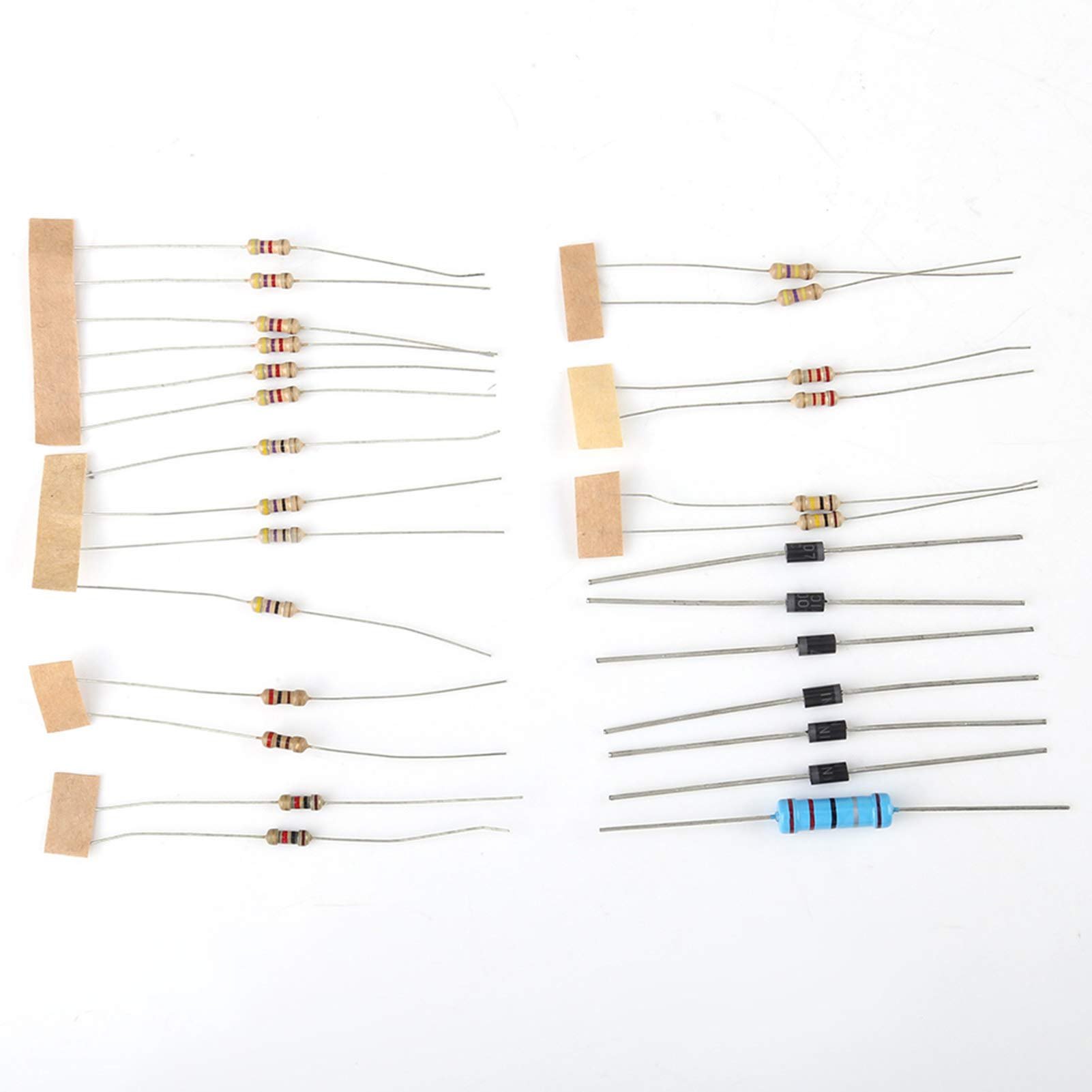

1 x resistencia de película metálica 2W 2.2Ω

6 x diodos 1N4007 de gran corriente

6 x resistencias 4.7KΩ

2 x resistencias 1KΩ

4 x resistencias 47Ω

2 x resistencias 2.2KΩ

2 x resistencias 470KΩ

2 x resistencias 100KΩ

2 x resistencias 200Ω

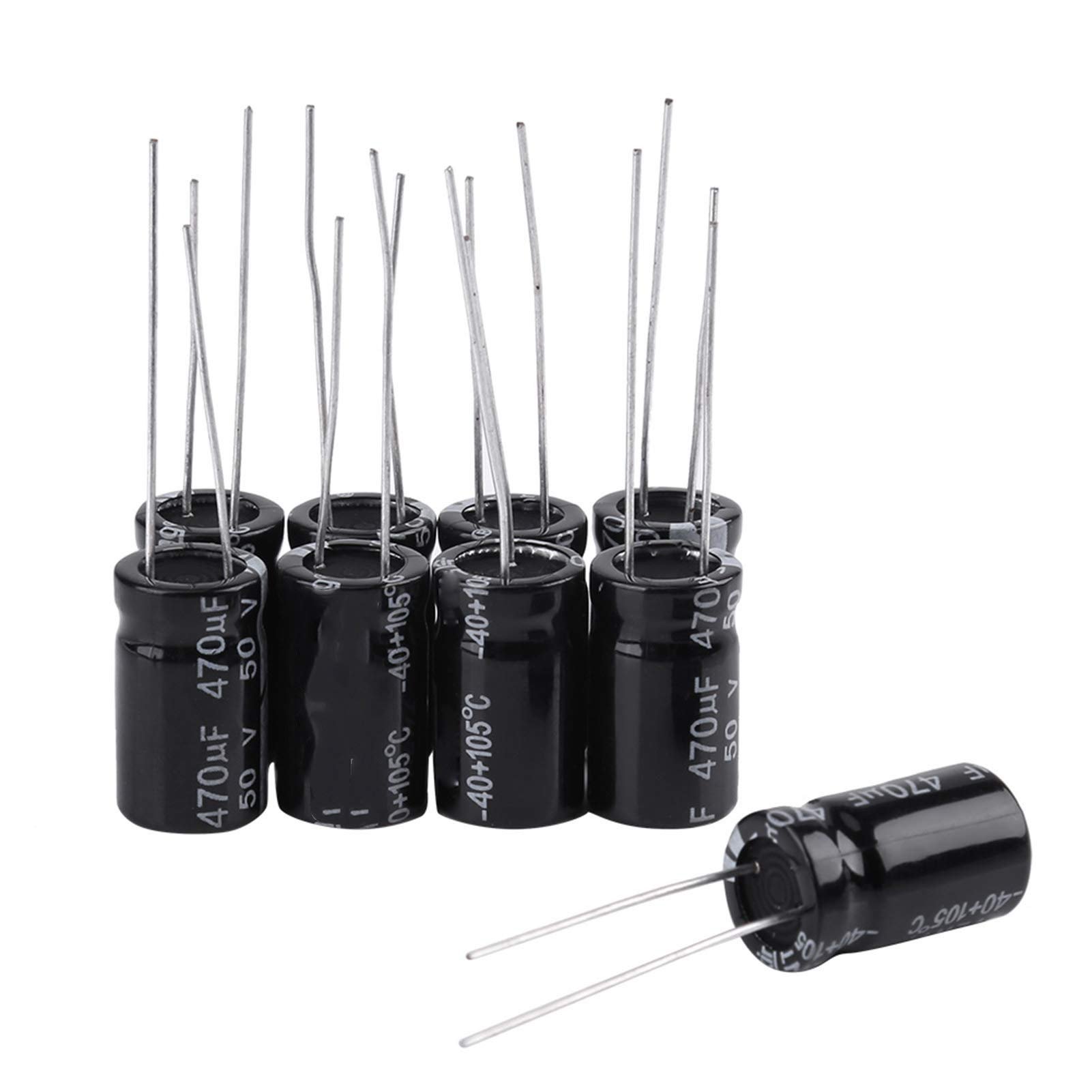

9 x condensadores 470 µF 50V

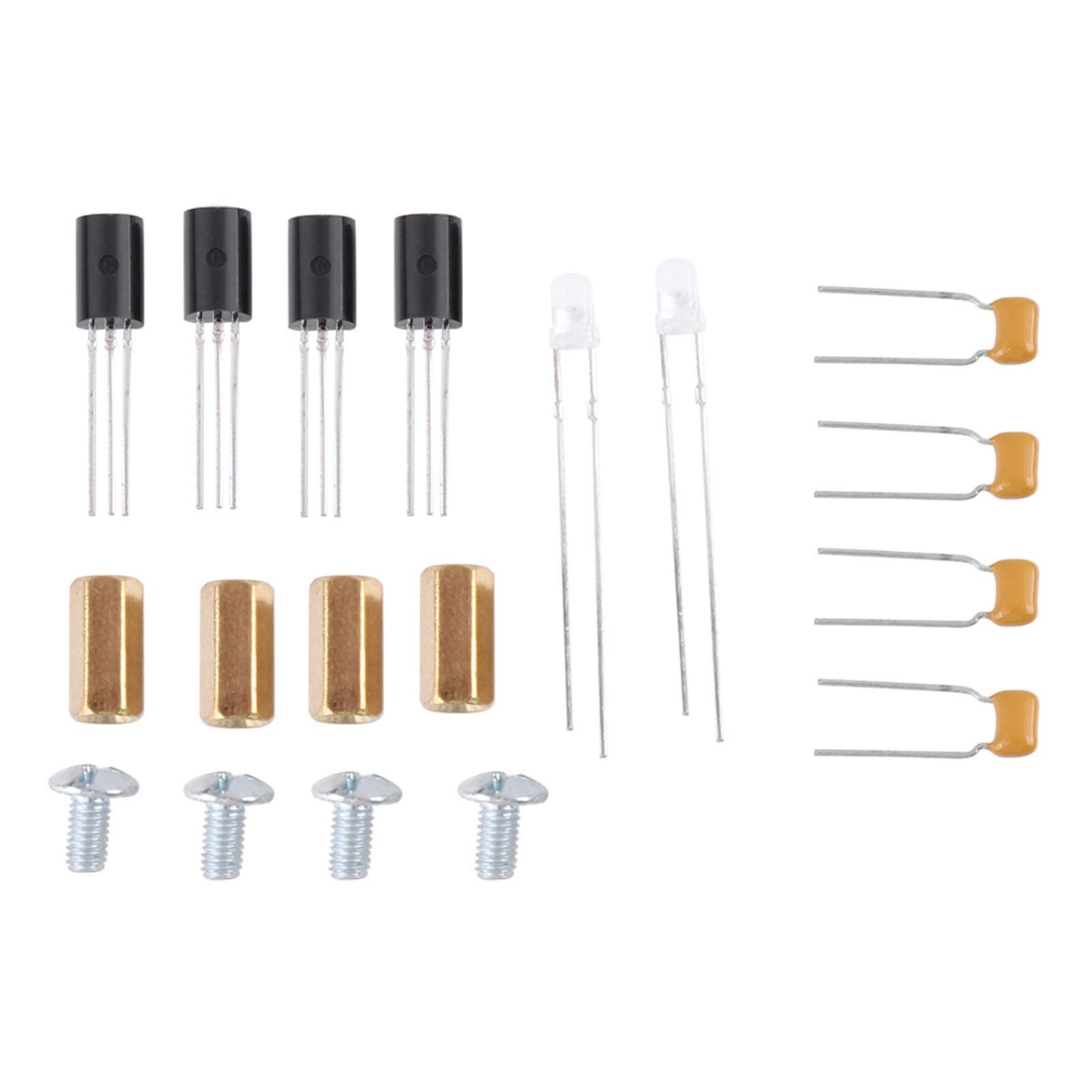

4 x condensadores cerámicos monolíticos 1 µF 50V

2 x transistores D667

2 x transistores B647

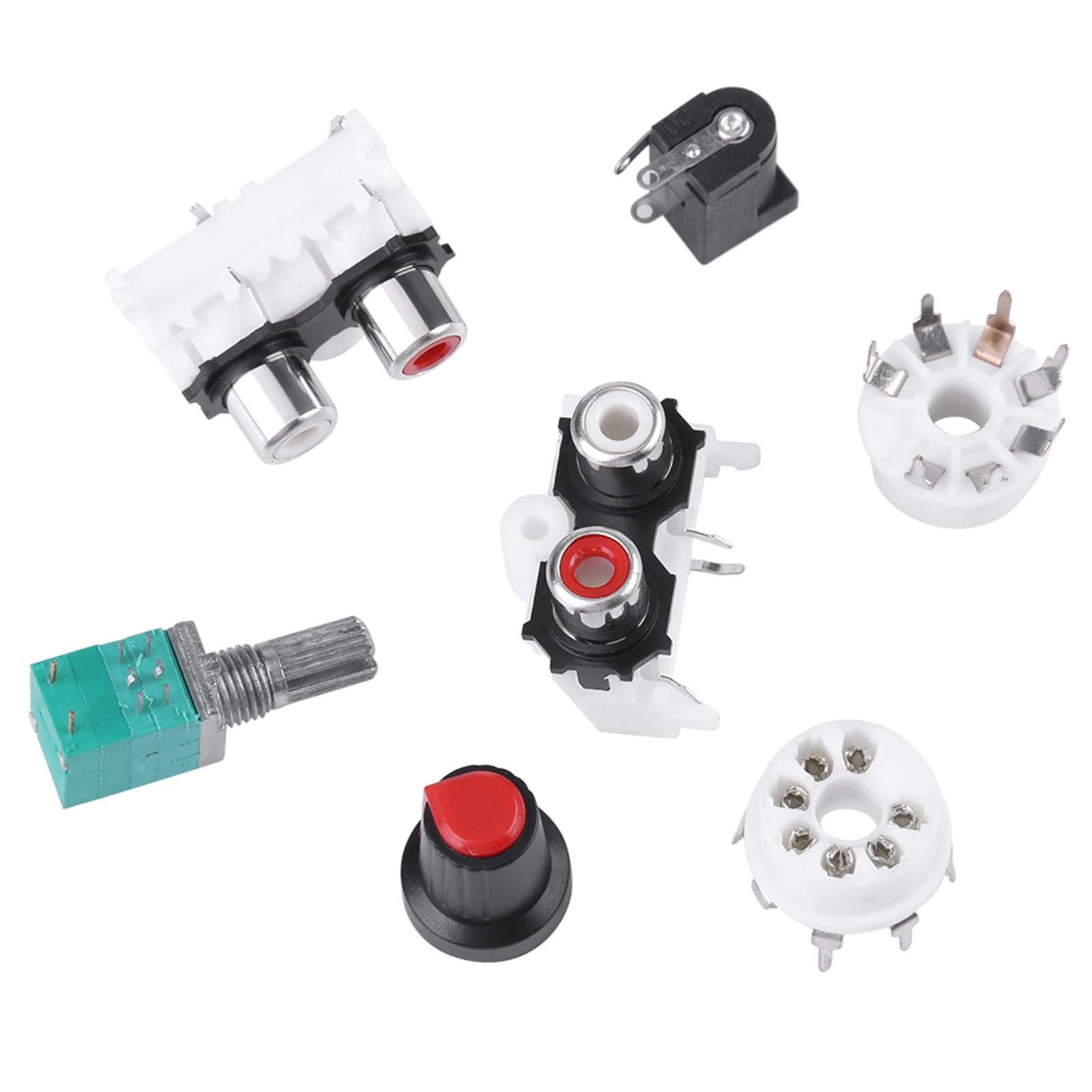

1 x potenciómetro 50K

2 x LED azules de 3 mm

1 x conector de alimentación DC005

2 x bases para tubo

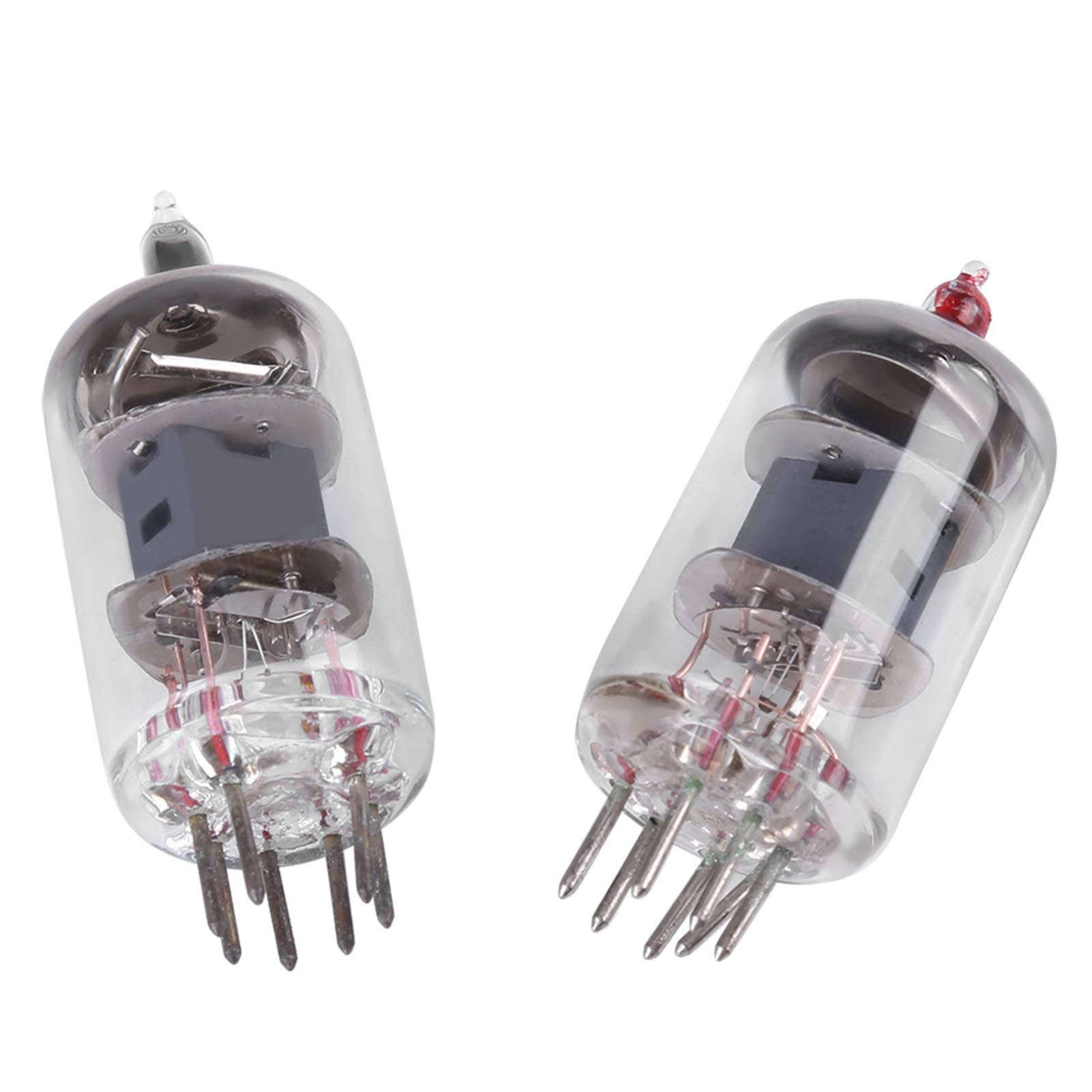

2 x tubos 6J1

2 x bases

1 juego de separadores y tornillos

1 x potenciómetro

1. Experimenta la calidez del tubo: este kit DIY utiliza un auténtico tubo de vacío 6J1 para ofrecer el apreciado sonido analógico, cálido y rico, que suaviza los bordes digitales y da vida a la música.

2. Proyecto DIY completo para entusiastas: disfruta la satisfacción de montar tu propio preamplificador de tubo de alta calidad con todos los componentes necesarios incluidos (placa, tubos 6J1, condensadores, conectores) y con instrucciones claras.

3. Opciones de alimentación dual y diseño limpio: alimentación flexible mediante el conector DC 5.5 x 2.1 mm (12V AC) o puntos de soldadura para transformador AC 12V.

4. Mejora versátil para audiófilos: funciona como amplificador para audífonos independiente o se puede colocar entre tu fuente digital (DAC, PC, teléfono) y el amplificador/altavoces para añadir carácter de tubo y mejorar la escena sonora.

5. Componentes de calidad para rendimiento: construido con condensadores de acoplamiento de baja distorsión y una placa PCB robusta para rendimiento confiable y claridad sonora.

6. Configuración estéreo de doble canal: incluye dos tubos 6J1 para procesamiento de audio balanceado izquierdo/derecho y mayor separación en la escena sonora.

7. Control de volumen integrado con interruptor de encendido: potenciómetro rotatorio que combina control de volumen y función de encendido para operación cómoda y ajuste preciso del nivel de audio.
