SparkFun Qwiic TPA2016D2 - Amplificador estéreo Class-D

Descripción

El SparkFun Qwiic Speaker Amp incluye el amplificador de potencia de audio estéreo Class-D sin filtro TPA2016D2 de Texas Instruments. Lo que distingue a este amplificador de audio es que cuenta con control de volumen (es decir, ganancia), Compresión Dinámica de Rango (DRC), Control Automático de Ganancia (AGC), habilitar/deshabilitar el amplificador y la capacidad de ser configurado por software vía I2C. Su eficiente operación Class-D también implica baja generación de calor y larga duración de batería al manejar 4 bocinas hasta 2.8 W en estéreo, y 8 bocinas hasta 1.7 W en estéreo. Esto es bastante más potencia que el amplificador mono (TPA2005D1) o el amplificador estéreo Noisy Cricket (LM4853). No hará temblar un estadio, pero proporcionará suficiente volumen para tus proyectos de audio.

El DRC y el AGC son característicos y únicos en comparación con otros amplificadores de audio. Esta es una función poderosa que permite «nivelar» las secciones fuertes y suaves de la señal de entrada. También permite maximizar el volumen de tus altavoces. Al afinar los ajustes, puedes obtener el máximo volumen evitando la distorsión de la señal de audio. Usar el DRC, el AGC y/o el limitador por separado permite proteger tus altavoces frente a reproducciones extremadamente fuertes. Hemos desarrollado una biblioteca extensa para Arduino que facilita el control de todas las funciones del amplificador, desde un simple control de ganancia hasta AGC avanzado. Ten en cuenta que deberás enviar la configuración al TPA2016D2 en cada ciclo de alimentación.

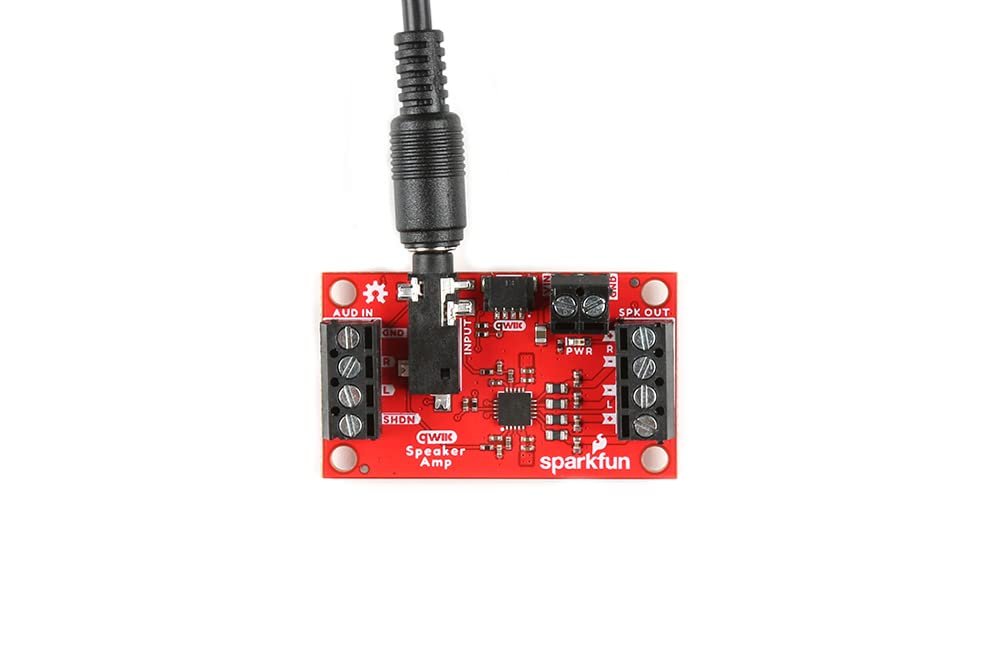

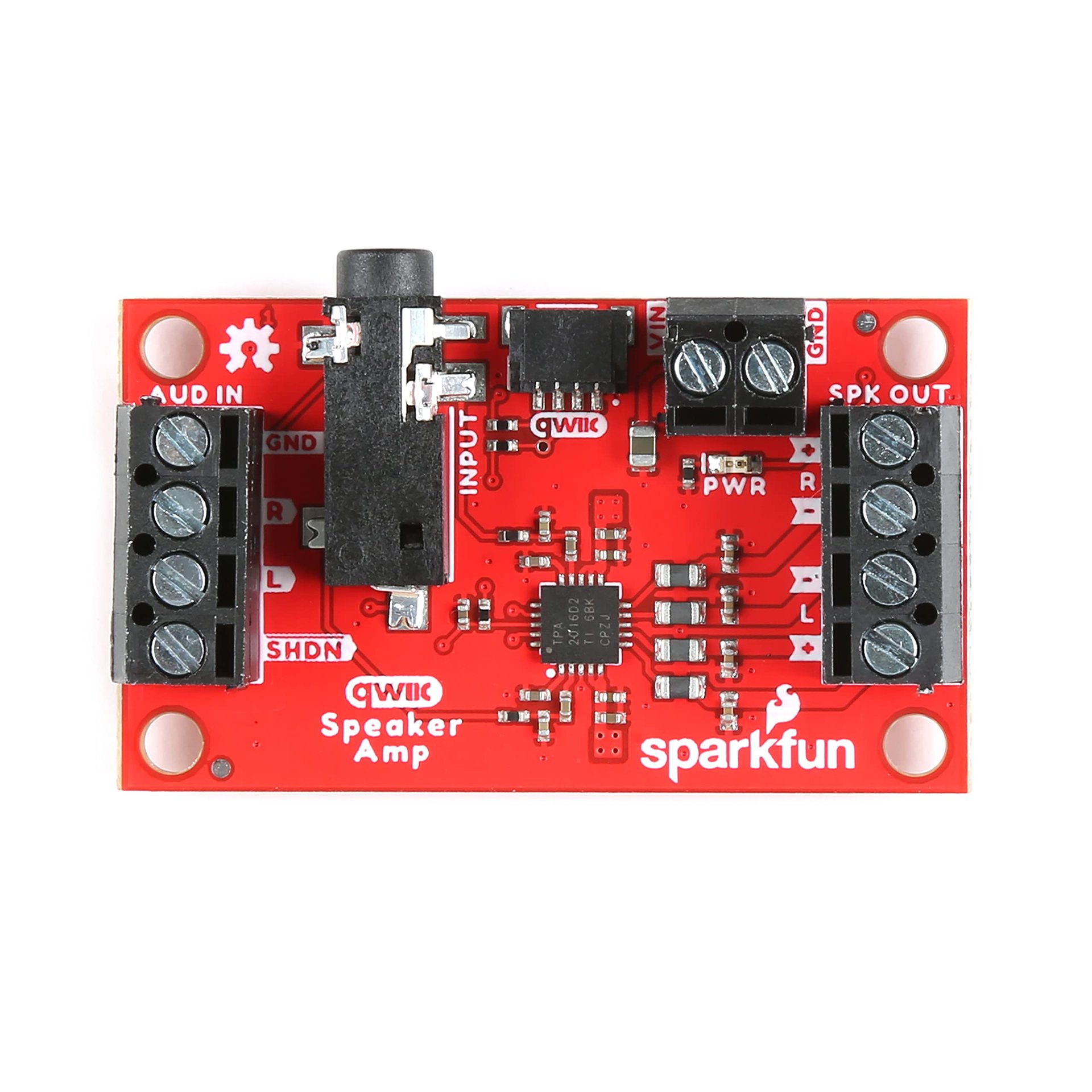

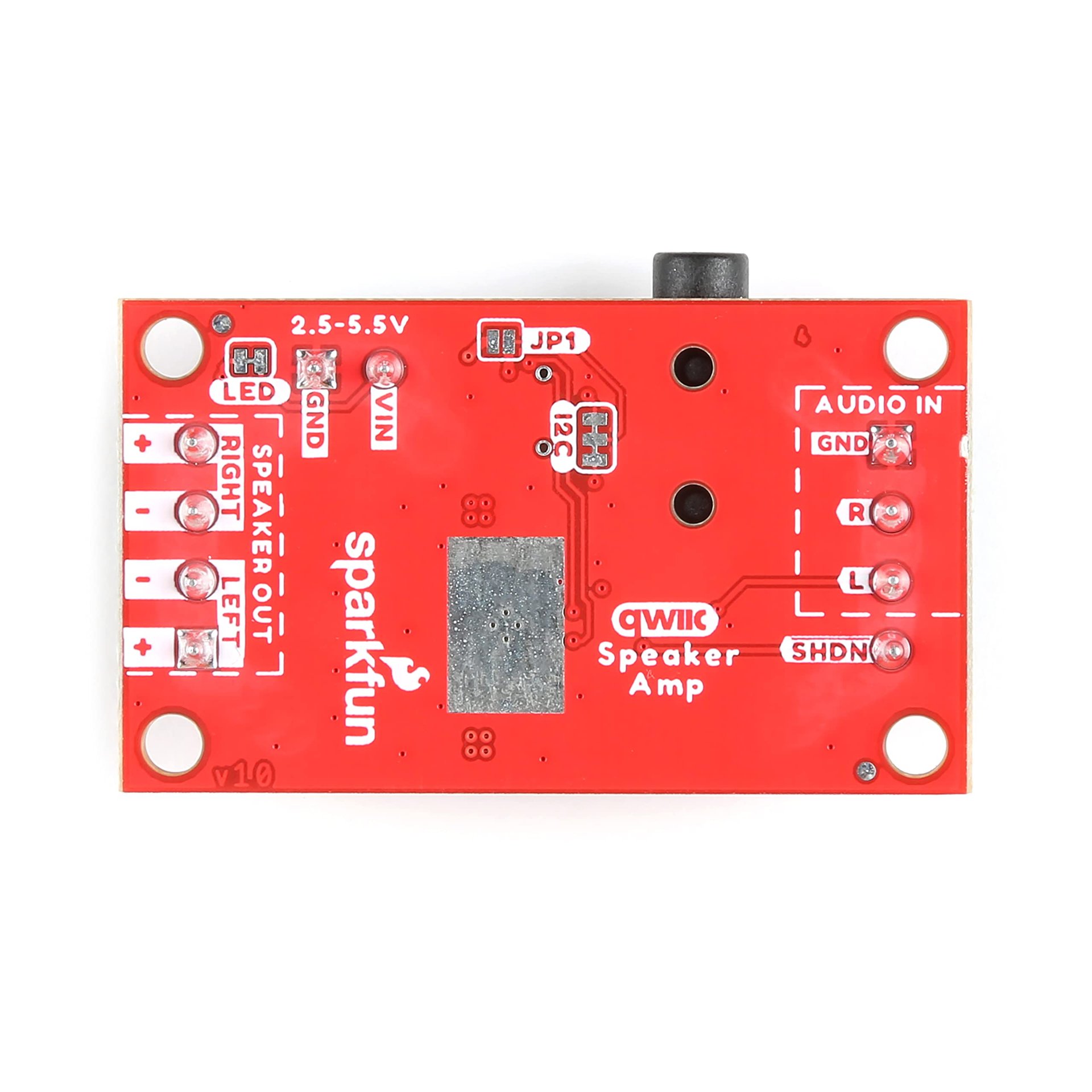

La placa ha sido diseñada para ser fácil de usar: se incluyen terminales de tornillo para la entrada de audio, alimentación, apagado y salida a los altavoces. Se incluye un conector TRS de 3.5 mm como alternativa para insertar un cable de audio con facilidad. Utilizando nuestro práctico sistema Qwiic, no se requiere soldadura para conectarlo al resto de tu sistema al configurar los ajustes del amplificador. En la placa hay un LED de encendido (PWR) que indica cuando se aplica alimentación al amplificador a través de VIN. Este LED puede desactivarse cortando el jumper del LED en el lado inferior.

1. El SparkFun Qwiic Speaker Amp incluye el amplificador estéreo Class-D TPA2016D2 de Texas Instruments.

2. Características: Arquitectura Class-D sin filtro, operación flexible con o sin I2C, parámetros programables de Compresión Dinámica de Rango (DRC).

3. También incluye: parámetros programables de Control Automático de Ganancia (AGC), control de volumen programable, ganancia seleccionable de -28 dB a 30 dB en pasos de 1 dB (cuando se usa compresión), tiempos de ataque, liberación y retención seleccionables, 4 razones de compresión seleccionables.

4. El DRC y el AGC son únicos en comparación con otros amplificadores de audio. Esta función permite «nivelar» las secciones fuertes y suaves de la señal de entrada y maximizar el volumen sin distorsión.

5. El uso del DRC, AGC y/o del limitador por separado permite proteger tus altavoces frente a reproducciones extremadamente fuertes. Hemos escrito una biblioteca extensa para Arduino que facilita el control de todas las funciones del amplificador, desde el control de ganancia básico hasta el AGC avanzado. Nota: deberás enviar la configuración al TPA2016D2 en cada ciclo de alimentación.
