Módulo Convertidor Resistencia a Voltaje 0–500Ω 0–5/0–10V

Descripción

Parámetros del producto:

1. Voltaje de funcionamiento: 9–17 V

2. Resistencia de entrada: 0–500 Ω

3. Voltaje de salida: 0.00 V–5.00 V / 0.00 V–10.00 V

4. Método de salida: almohadilla J1 en la placa de circuito: circuito abierto (salida 0.00 V–5.00 V); cortocircuito (salida 0.00 V–10.00 V). Por defecto viene en circuito abierto.

5. Dimensiones: (largo) 26 mm × (ancho) 23 mm × (alto) 10 mm

6. Método de accionamiento: No requiere controlador adicional.

7. Ámbito de aplicación: potenciómetro, conversión de resistencia a señal de voltaje; adquisición remota de datos y equipos de control.

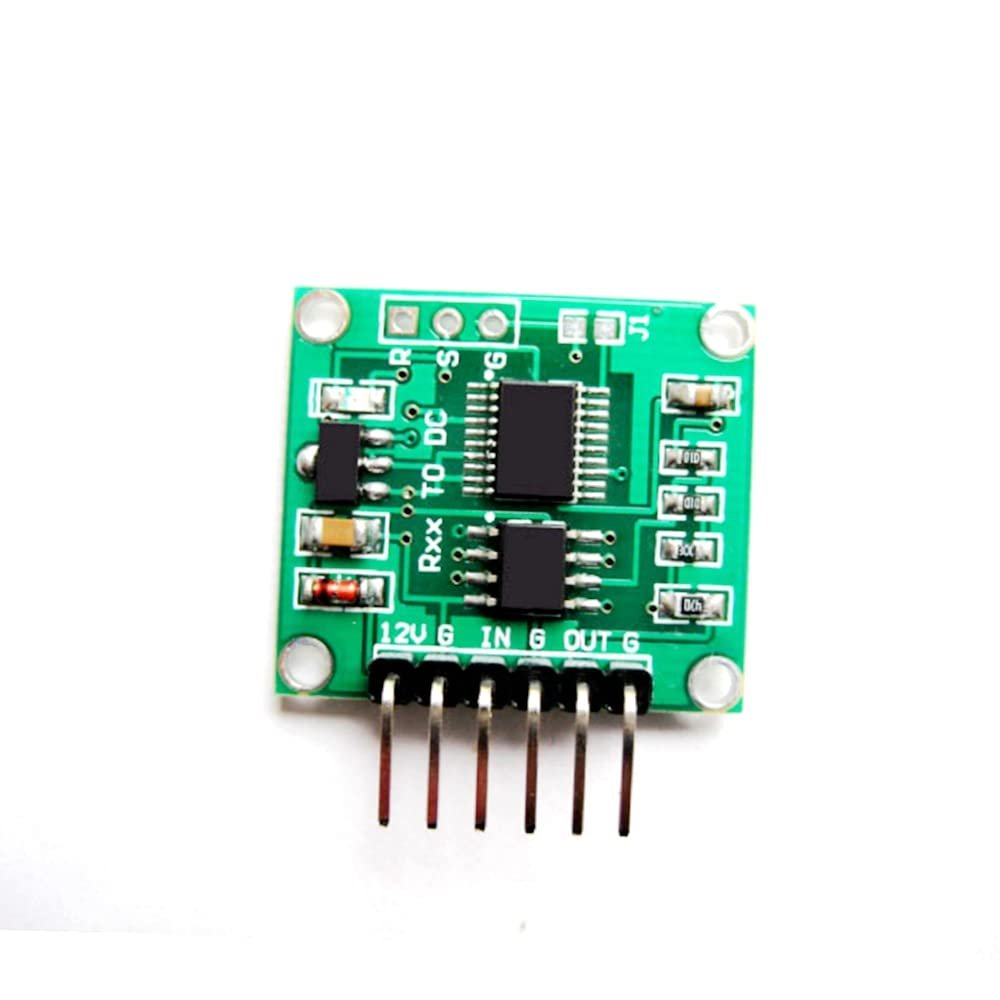

8. Interfaz del módulo:

12V: polo positivo de alimentación (9–17 V).

G: masa de alimentación.

IN: entrada de resistencia (0–500 Ω).

G: masa de alimentación.

OUT: salida de señal (0.00 V–5.00 V / 0.00 V–10.00 V).

G: masa de alimentación.

El paquete incluye: 1 módulo transmisor convertidor lineal de resistencia (0–500 Ω) a voltaje (0–5 V / 0–10 V).

Especificaciones resumidas:

1. Voltaje de funcionamiento: 9–17 V

2. Resistencia de entrada: 0–500 Ω

3. Voltaje de salida: 0.00 V–5.00 V / 0.00 V–10.00 V

4. Método de salida: cambiar la almohadilla J1 en la placa: circuito abierto = 0.00 V–5.00 V; cortocircuito = 0.00 V–10.00 V (por defecto: circuito abierto).

5. Dimensiones: 26 mm × 23 mm × 10 mm
