Tarjeta de diagnóstico POST para placas base PCIe/Laptop

Descripción

Características:

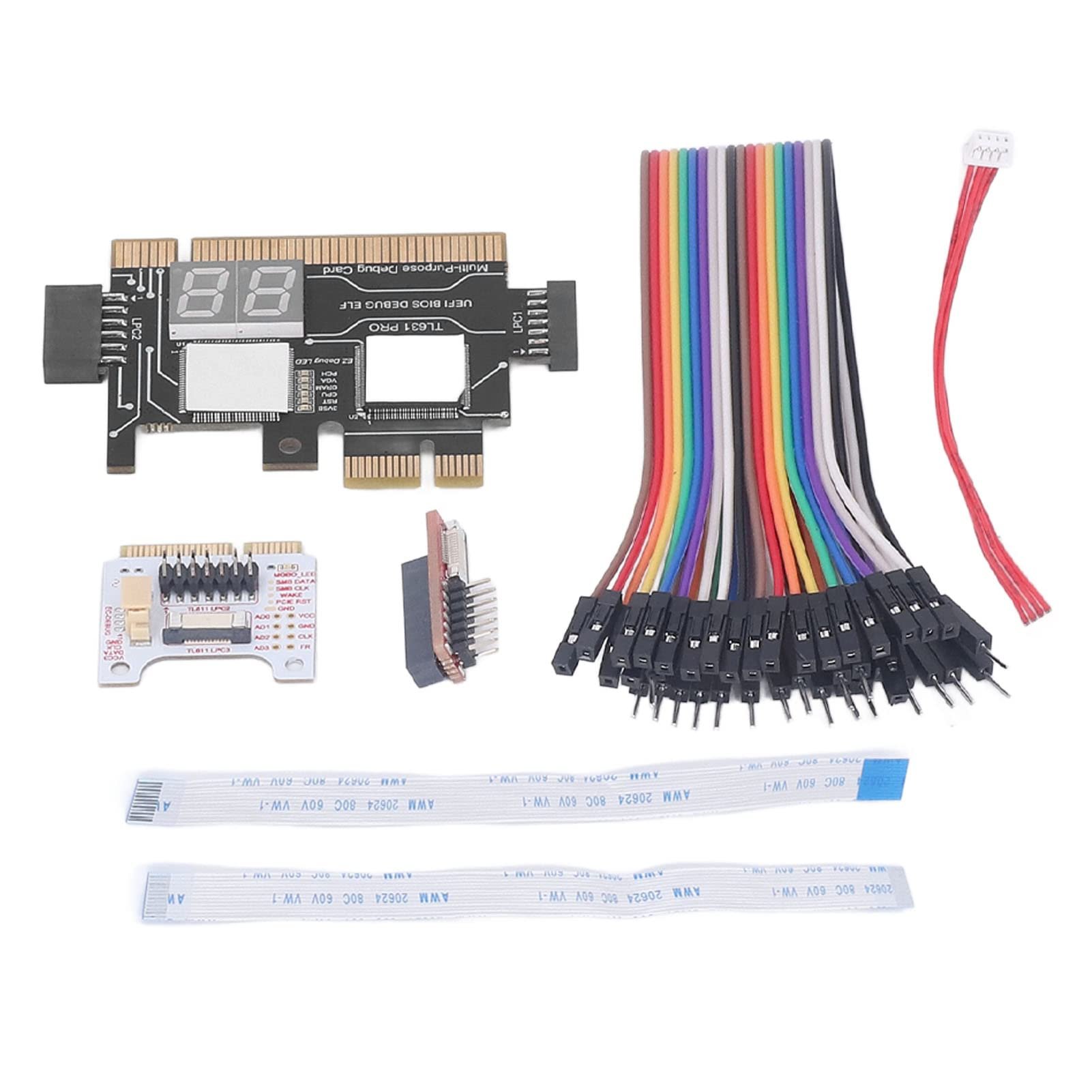

1. Contenido del kit: El kit de tarjeta analizadora de placas base para laptop incluye 1 tarjeta de diagnóstico, 1 cable de conexión, 1 terminal, 1 tarjeta adaptadora, 1 cable terminal y 2 cables planos.

2. Capacidad de compatibilidad: La tarjeta analizadora para placas base de laptop es compatible con PCIe, mini PCIe y LPC. Se admiten todos los slots PCI.

3. Simple y fácil de usar: La tarjeta analizadora de placas base tiene una alta tasa de reconocimiento y reconocimiento automático del módulo de alimentación.

4. Artículos compatibles: El kit de tarjeta analizadora es adecuado para Gigabyte, entre otras marcas.

5. Versátil: La tarjeta analizadora puede detectar múltiples canales e indicadores LED, y puede mostrar el estado de la fuente de alimentación, la placa base, PCUs, memoria, tarjeta de video y disco duro.

Especificación:

Tipo de artículo: Tarjeta de diagnóstico POST

Color: Negro

Interfaz: PCIe, LPC

Compatibilidad: Gigabyte, entre otras

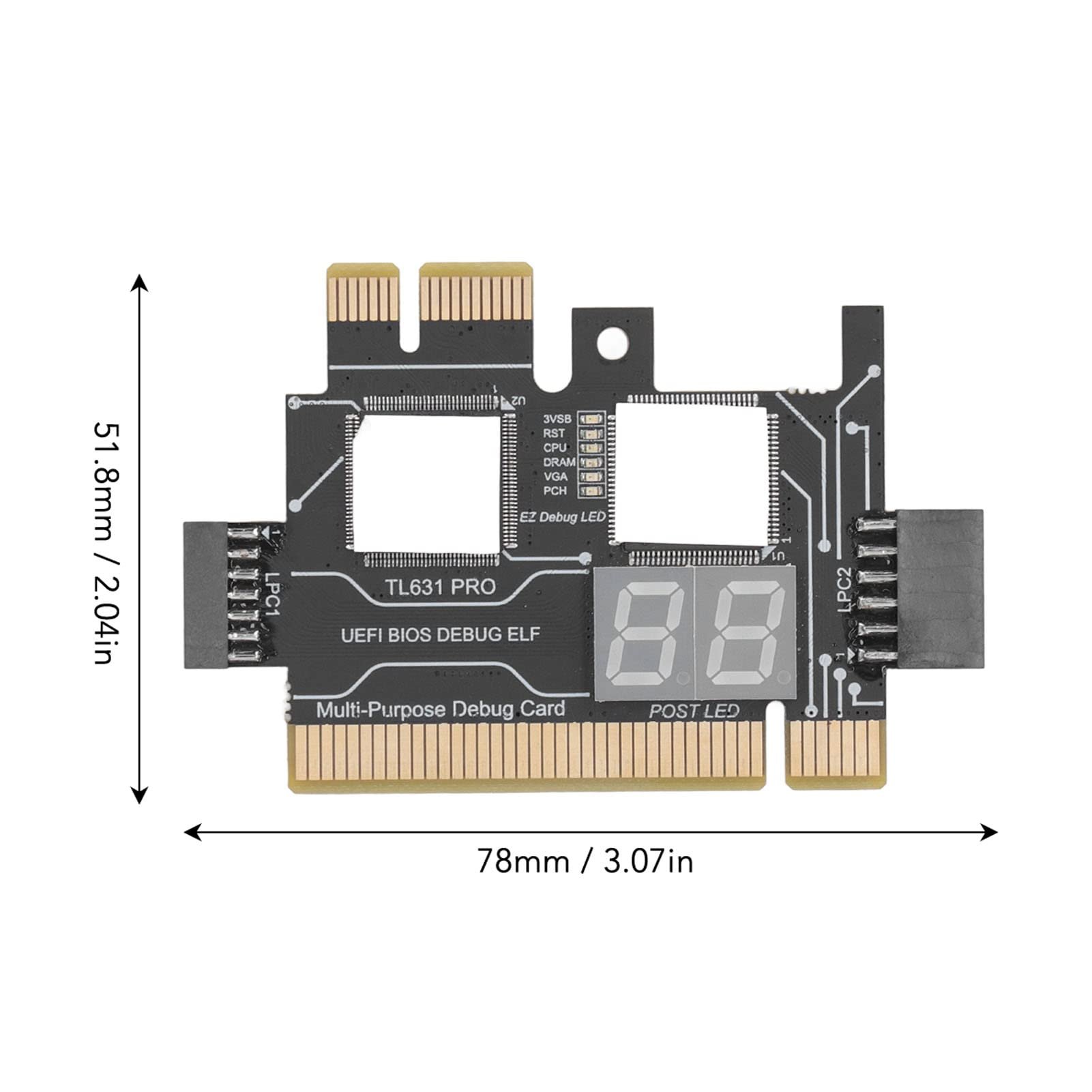

Tamaño: 78 x 51.8 mm / 3.07 x 2.04 in

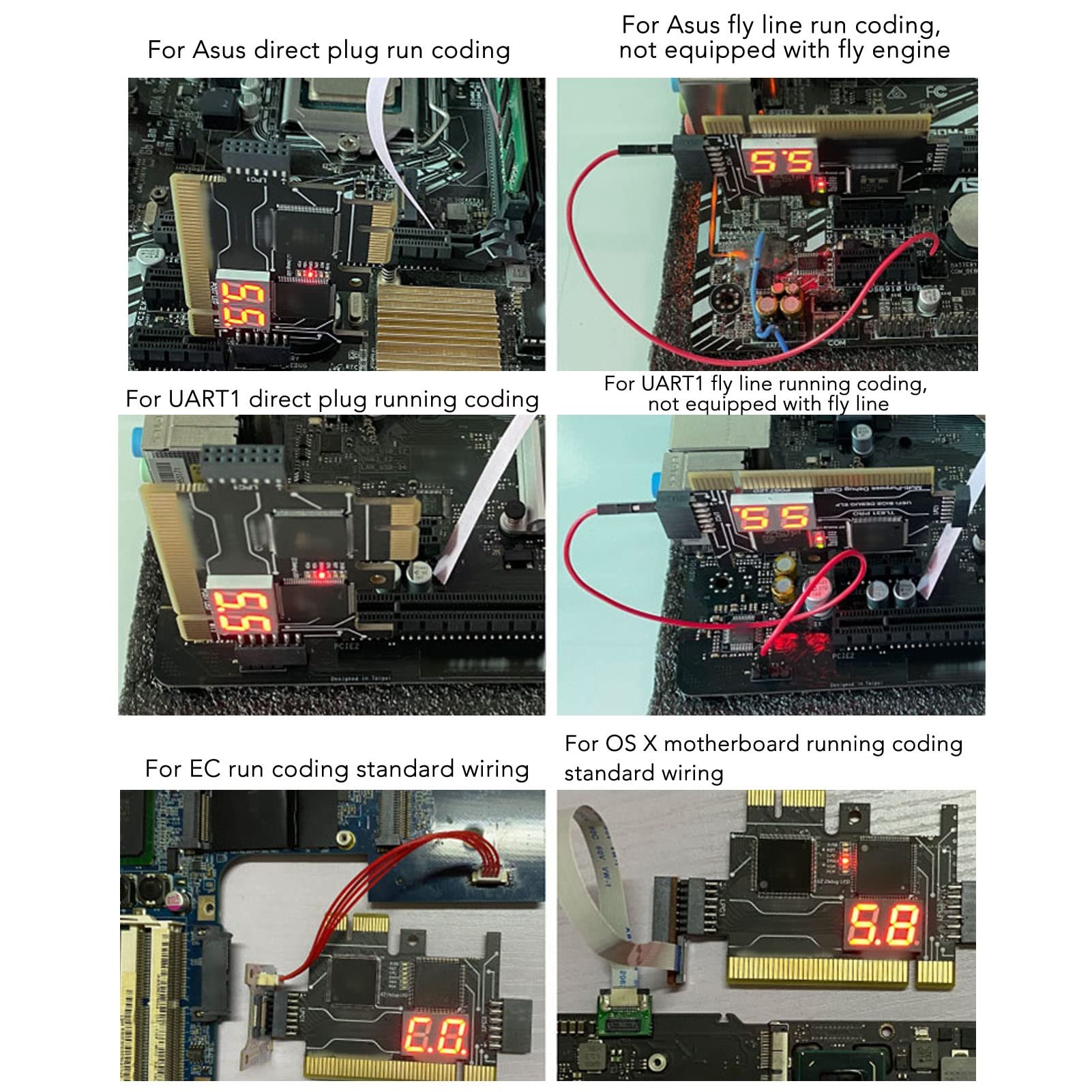

La tarjeta de diagnóstico tiene las siguientes configuraciones:

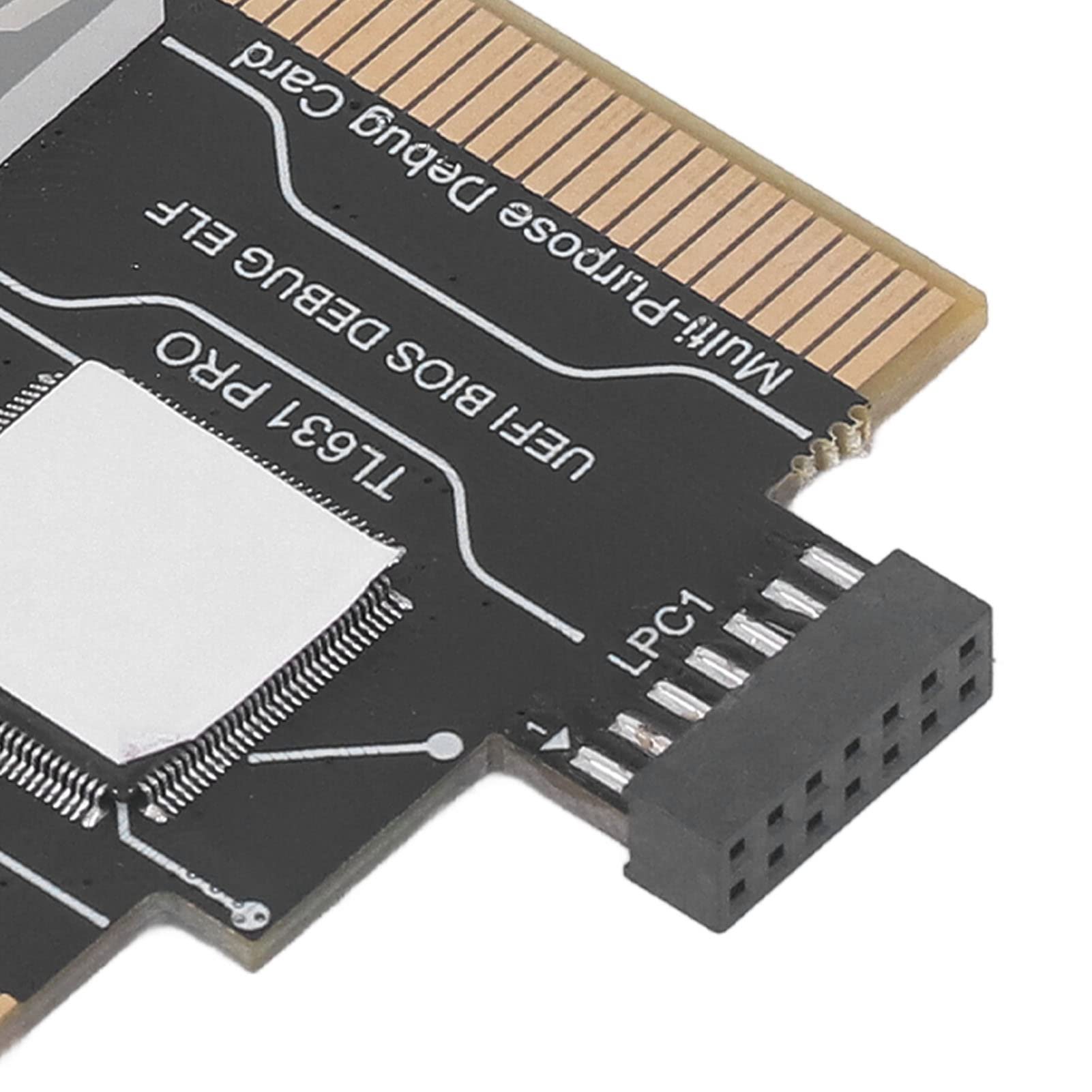

1. LPC1 canal de alta velocidad compartido: conexión a placa base mediante conector de pines pequeño 2.0 más mini PCIe.

2. Canal de alta velocidad PCI: soporta todos los slots PCI.

3. LPC2 canal de alta velocidad compartido: conexión a placa base mediante conector de pines grandes 2.54 mm más ultra mini SPI.

4. Canal de alta velocidad PCIEX1: permite probar placas base Gigabyte sin slot PCI.

5. LPC3 canal de alta velocidad compartido: conexión para laptop mediante mini PCIe; compatible con tarjeta convertidora de depuración (DEBUG) para ASUS DEBUG CON y depuración EC.

6. Indicador 3VSB: comprobar si la fuente de alimentación está en orden.

7. Indicador MOBO (placa base): comprobar el estado de la placa base.

8. Indicador CPU: comprobar si el módulo CPU funciona correctamente.

9. Indicador DRAM: comprobar si el módulo de memoria funciona correctamente.

10. Indicador VGA (tarjeta gráfica): comprobar si la tarjeta gráfica funciona correctamente.

1. Contenido del kit: El kit de tarjeta analizadora de placas base para laptop incluye 1 tarjeta de diagnóstico, 1 cable de conexión, 1 terminal, 1 tarjeta adaptadora, 1 cable terminal y 2 cables planos.

2. Capacidad de compatibilidad: La tarjeta analizadora de placas base para laptop es compatible con PCIe, mini PCIe y LPC. Se admiten todos los slots PCI.

3. Versátil: La tarjeta probadora puede detectar múltiples canales e indicadores LED y mostrar el estado de la fuente de alimentación, placa base, PCUs, memoria, tarjeta de video y disco duro.

4. Artículos compatibles: El kit de diagnóstico es adecuado para Gigabyte, entre otras marcas.

5. Fácil de usar: La tarjeta analizadora de placas base tiene una alta tasa de reconocimiento y detección automática del módulo de alimentación.
