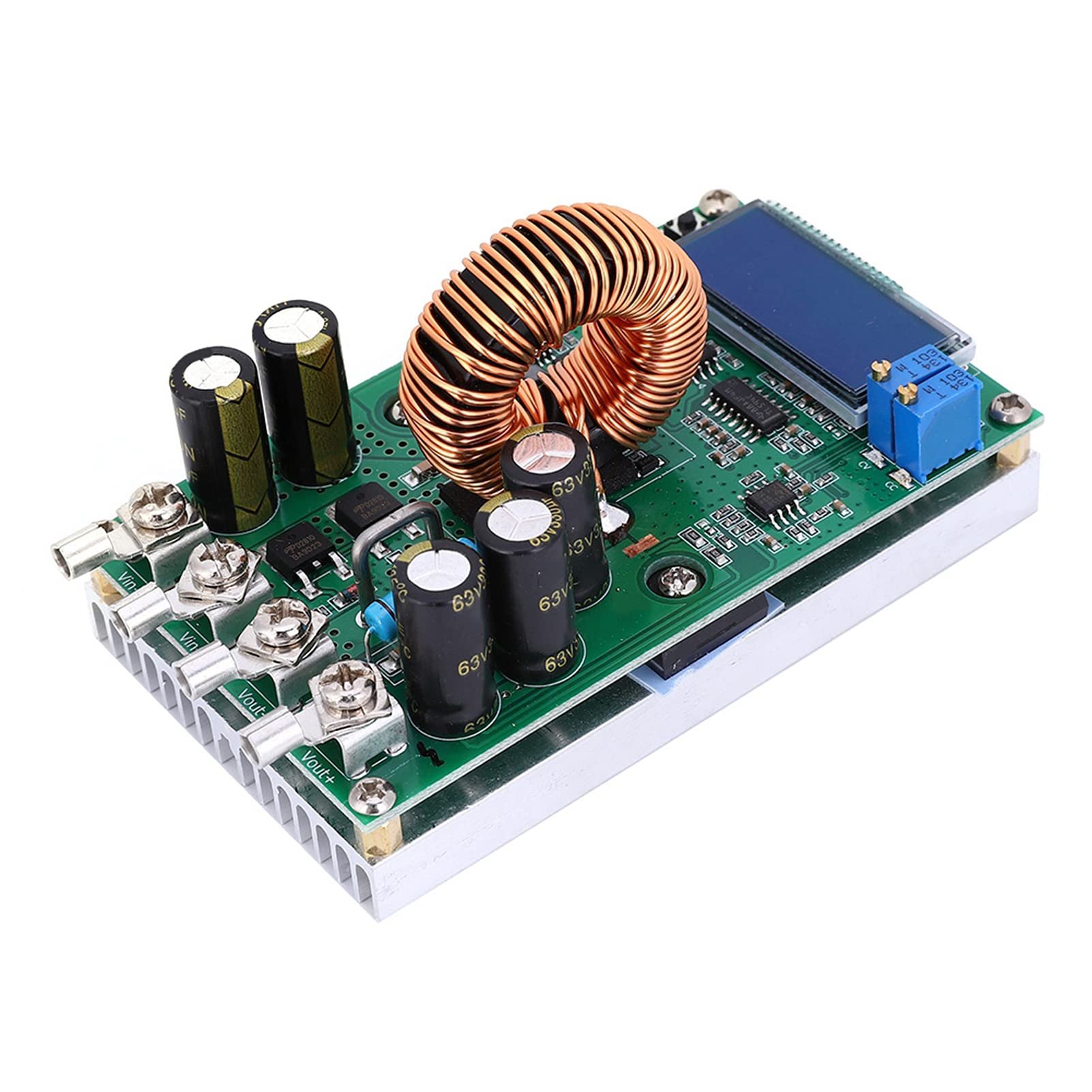

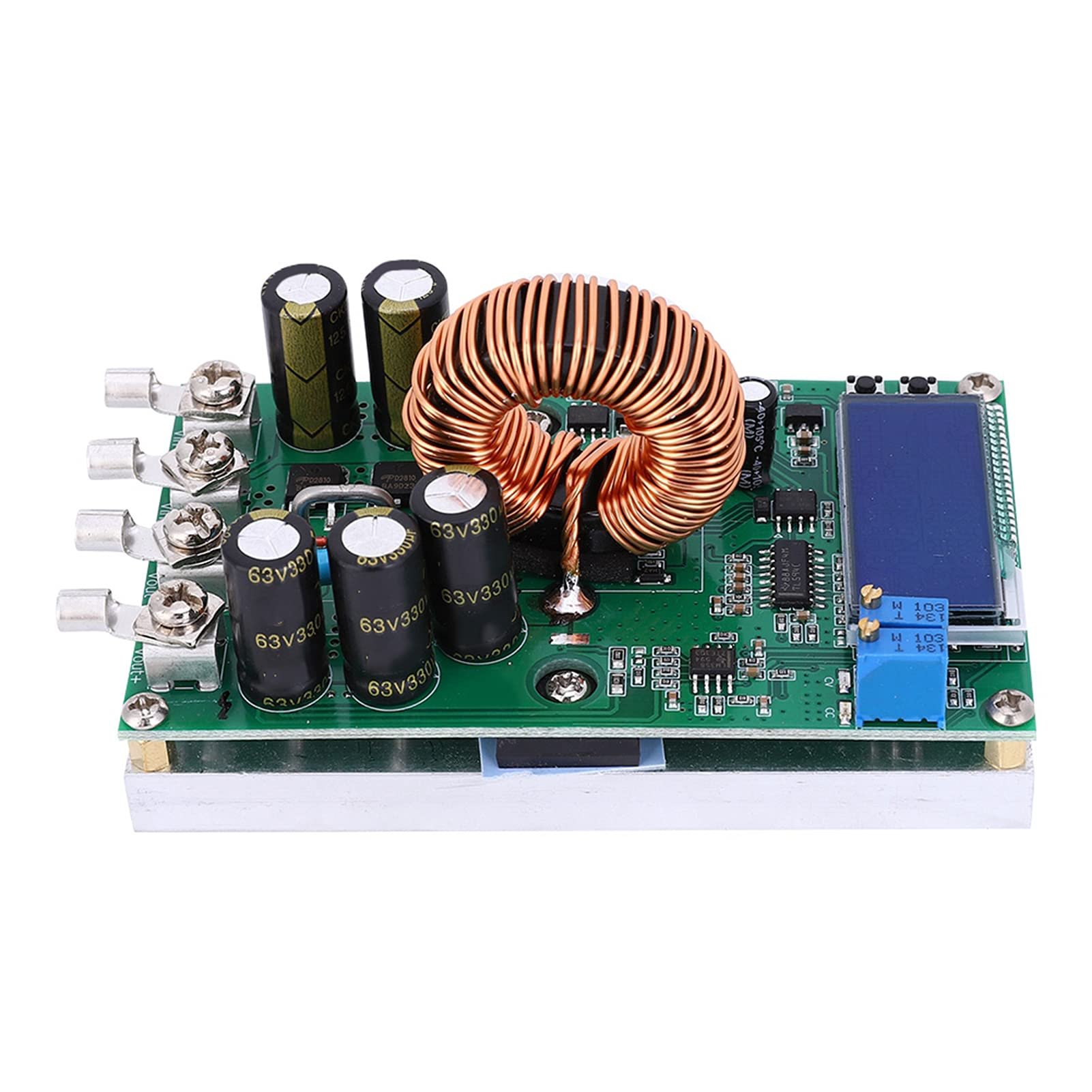

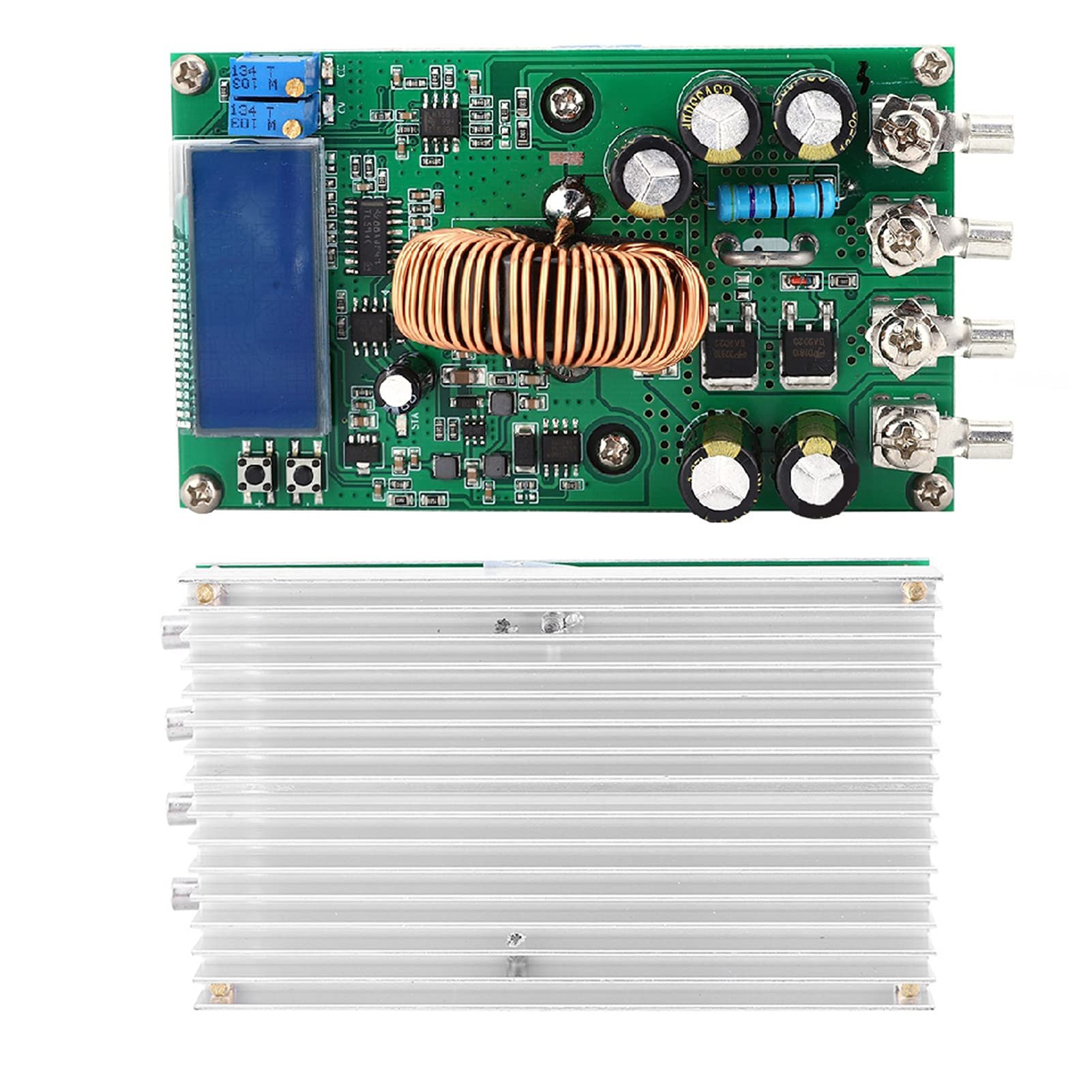

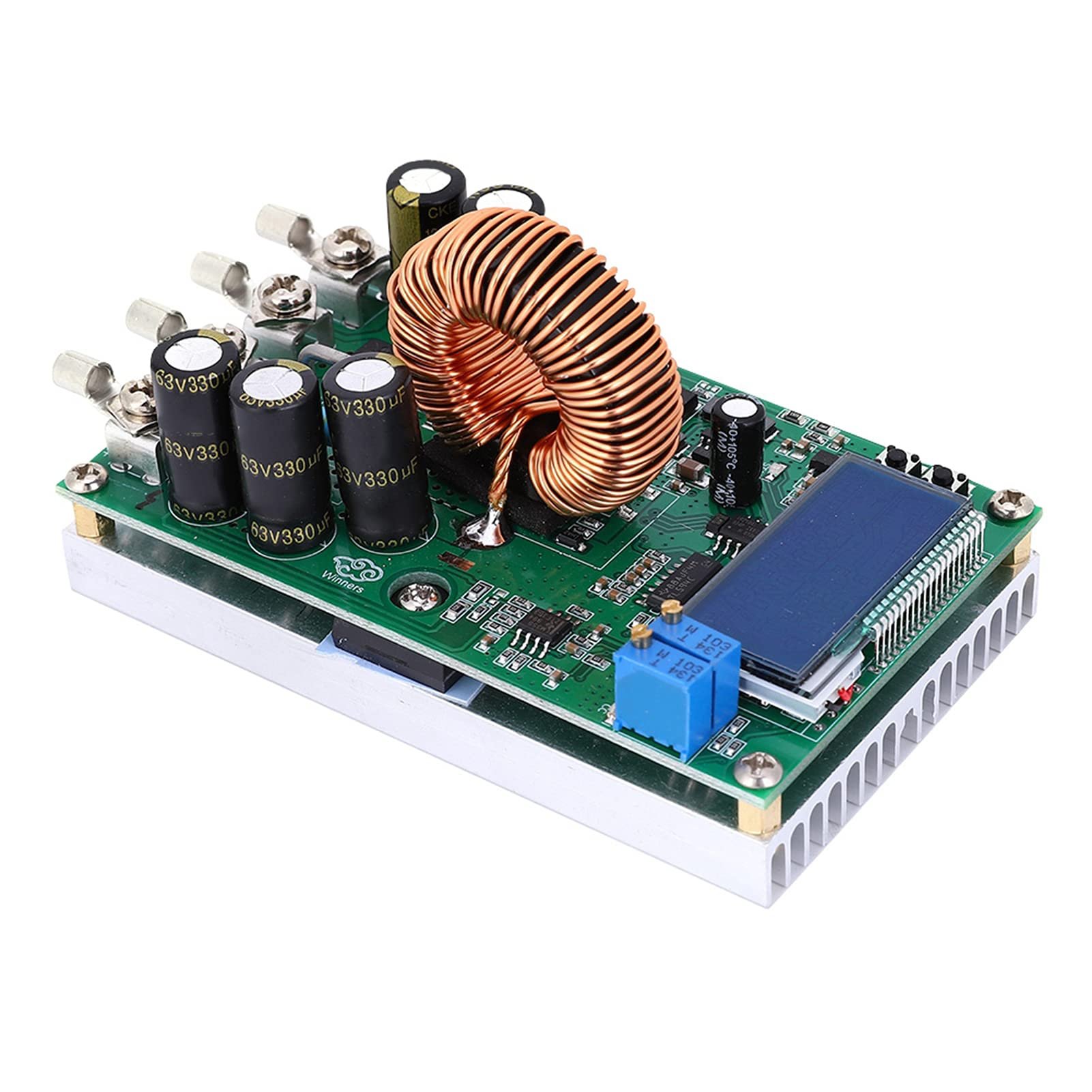

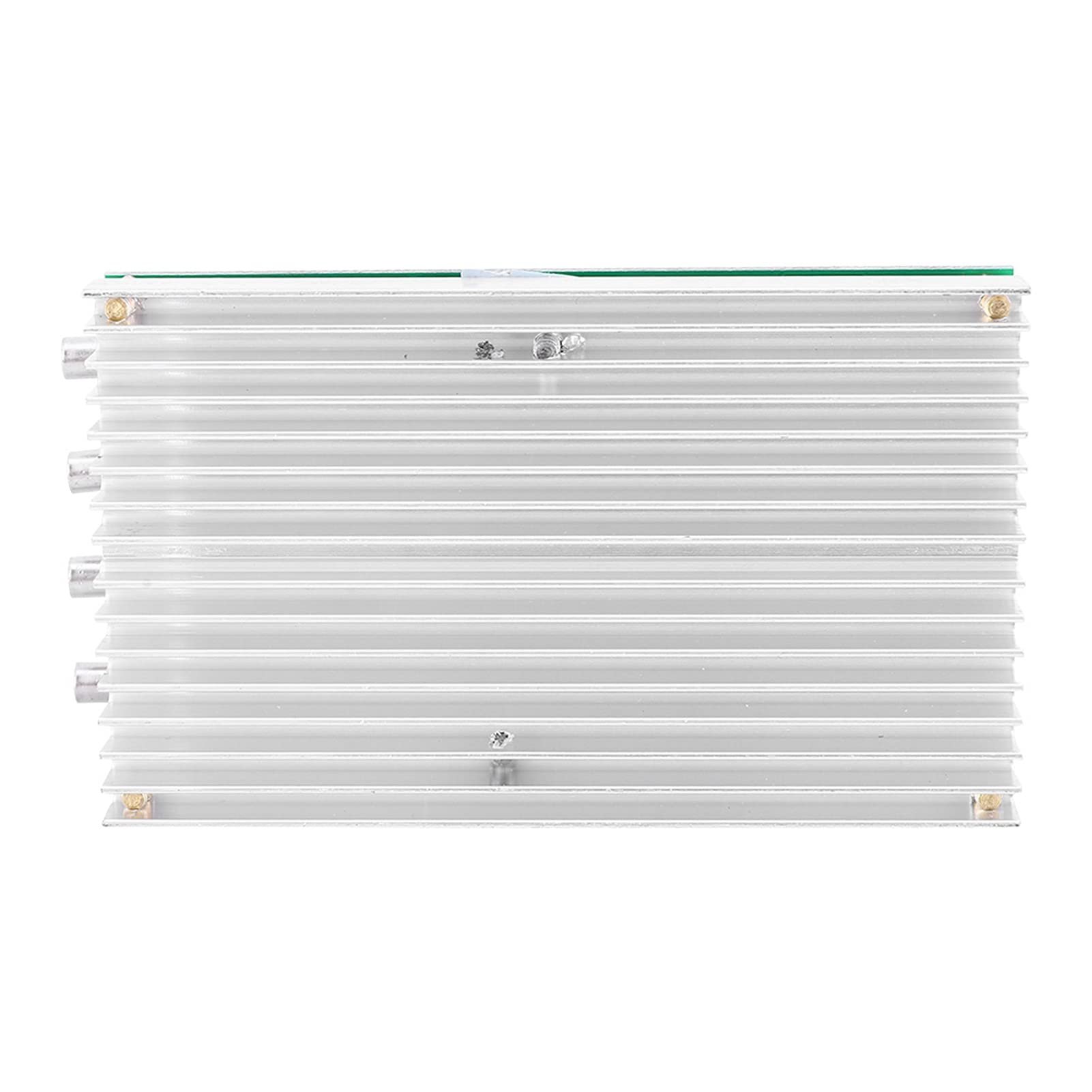

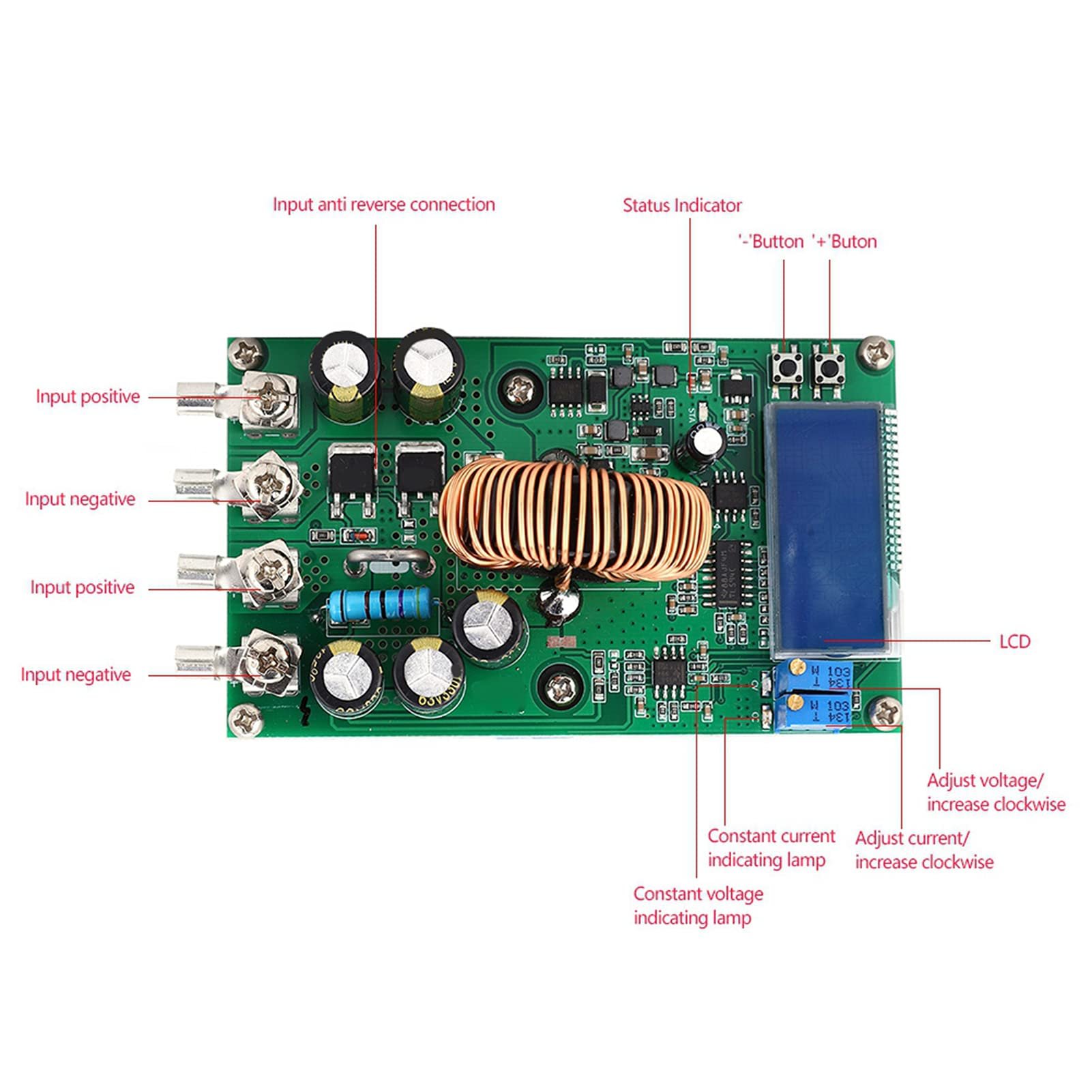

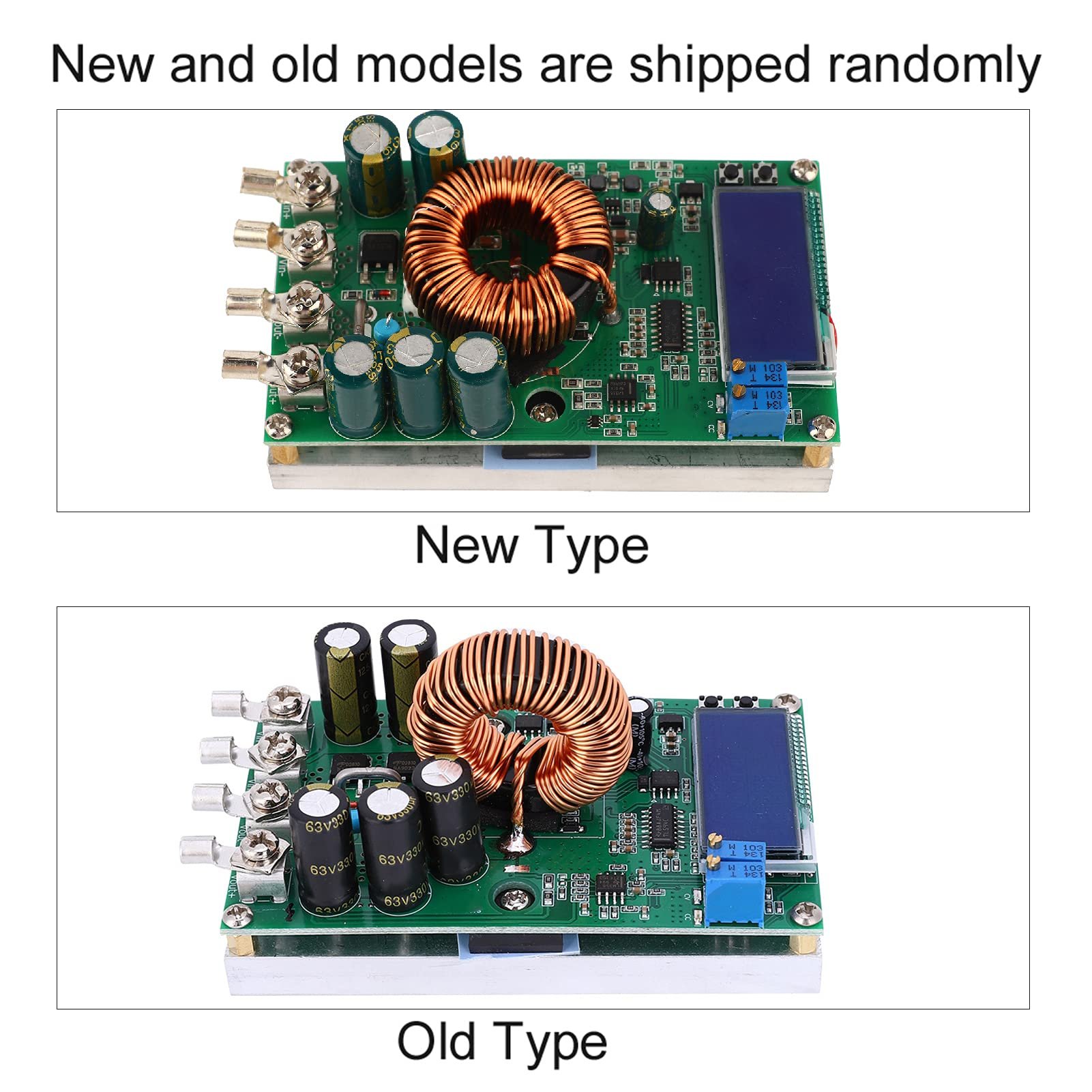

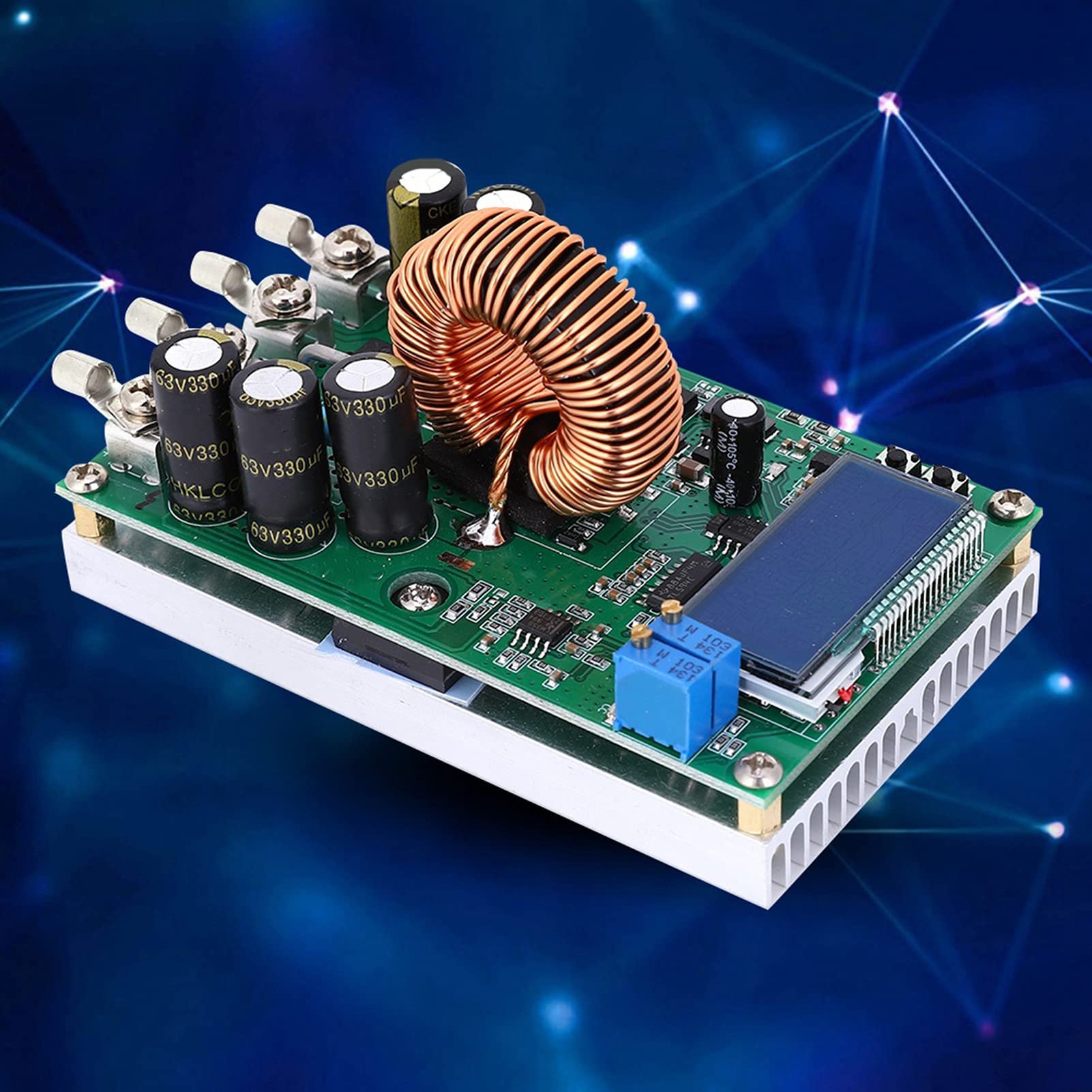

Módulo Buck WD5020 20A ajustable con LCD

Descripción

Especificaciones:

Modelo: WD5020

Tensión de entrada: 7–50 V

Tensión de salida: 0–36 V ajustable de forma continua (solo puede usarse como reductor; la tensión de entrada debe ser al menos 1 V mayor que la de salida)

Corriente de salida: ajustable, 20 A máx. (se recomienda usar hasta 15 A). Puede disipar calor de forma natural a 10 A o menos (140 W). Si se excede, refuerce la disipación de calor. La corriente constante requiere que la tensión de salida sea de 2 V o más para poder ajustarse. La regulación de corriente solo funciona en estado de corriente constante.

Potencia de salida: hasta 300 W (se recomienda uso dentro de 250 W; reduzca la potencia cuando exista una gran diferencia de tensión)

Temperatura de trabajo: -20 °C a +75 °C (preste atención a la temperatura del transistor de potencia al usarlo; refuerce la disipación de calor)

Frecuencia de trabajo: 300 kHz

Eficiencia de conversión: hasta 95 %

Cortocircuito: Sí (modo de corriente constante aplicable)

Conexión inversa de entrada: Sí

Retroflujo en la salida: No; agregue un diodo para aplicaciones de carga

Método de conexión: bloque de bornes o terminal de soldadura; VIN = entrada, VOUT = salida

Tamaño: 100 x 60 x 48 mm / 3.94 x 2.36 x 1.89 in

Método de calibración: este módulo cuenta con función de calibración; no tiene por qué preocuparse por lecturas inexactas. Calibre una vez si la pantalla muestra valores inexactos. El módulo sale calibrado de fábrica; si la pantalla muestra valores inexactos, puede realizar la calibración siguiendo el procedimiento correspondiente.

Instrucciones de configuración:

El botón "+" cambia el modo de visualización y se divide en tres tipos:

1. F-0: muestra la tensión de salida

2. F-1: muestra la tensión de entrada

3. F-2: muestra alternativamente la tensión de entrada y la de salida

Instrucciones de uso:

- Pulse el botón "+" para recorrer los tres modos de visualización.

- Pulse el botón "-" para guardar y salir.

- Pulse solo el botón "-" para cambiar la retroiluminación de la pantalla LCD.

Ámbito de aplicación (varias aplicaciones):

1. Módulo reductor / convertidor de voltaje: módulo de fuente DC-DC para conversión eficiente de tensión.

2. Nota sobre ajuste de tensión: si la tensión de salida no se puede ajustar y el valor predeterminado es aproximadamente 20 V al salir de fábrica, gire el potenciómetro CV más de 10 veces en sentido antihorario hasta que cambie el valor de tensión; después de esto, el módulo permitirá ajustar la tensión con normalidad.

3. Retroflujo en la salida: no incluye protección contra retroflujo en la salida; añada un diodo para aplicaciones de carga. Voltaje reductor ajustable; puede usarse como cargador de baterías o como módulo controlador LED en modo de corriente constante.

4. Protección contra sobrecorriente: protección integrada para un funcionamiento más seguro y fiable.

5. Amplio rango de aplicación: rango de entrada de 7–50 V con tensión de salida ajustable continuamente de 0–36 V; soporta hasta 20 A de salida y 300 W de potencia máxima.

6. Pantalla LCD con múltiples modos: pantalla LCD con tres modos de visualización: solo tensión de salida, solo tensión de entrada o visualización alternada de ambas.

7. Conversión de alta eficiencia: opera a 300 kHz con eficiencia de conversión de hasta 95 %; rango de operación de -20 °C a +75 °C.
