Antena FPV 5.8GHz Patch Direccional RHCP 14dBi

Descripción

Especificaciones:

Tipo de artículo: Antena Patch triple 5.8GHz

Material del producto: PCB

Color del producto: Negro

Peso: Aprox. 78 g / 2.8 oz

Rango de frecuencia (MHz): 5G-6G

Método de polarización: RHCP/LHCP

Ganancia: 14 dBi

Ancho de lóbulo (grados): H: 360 V: 60

Impedancia de entrada: 50 Ω

Tipo de conector: SMA

Diámetro del producto: Aprox. 150 mm / 5.9 in

Modelos aplicables: Ala fija RC, FPV, etc.

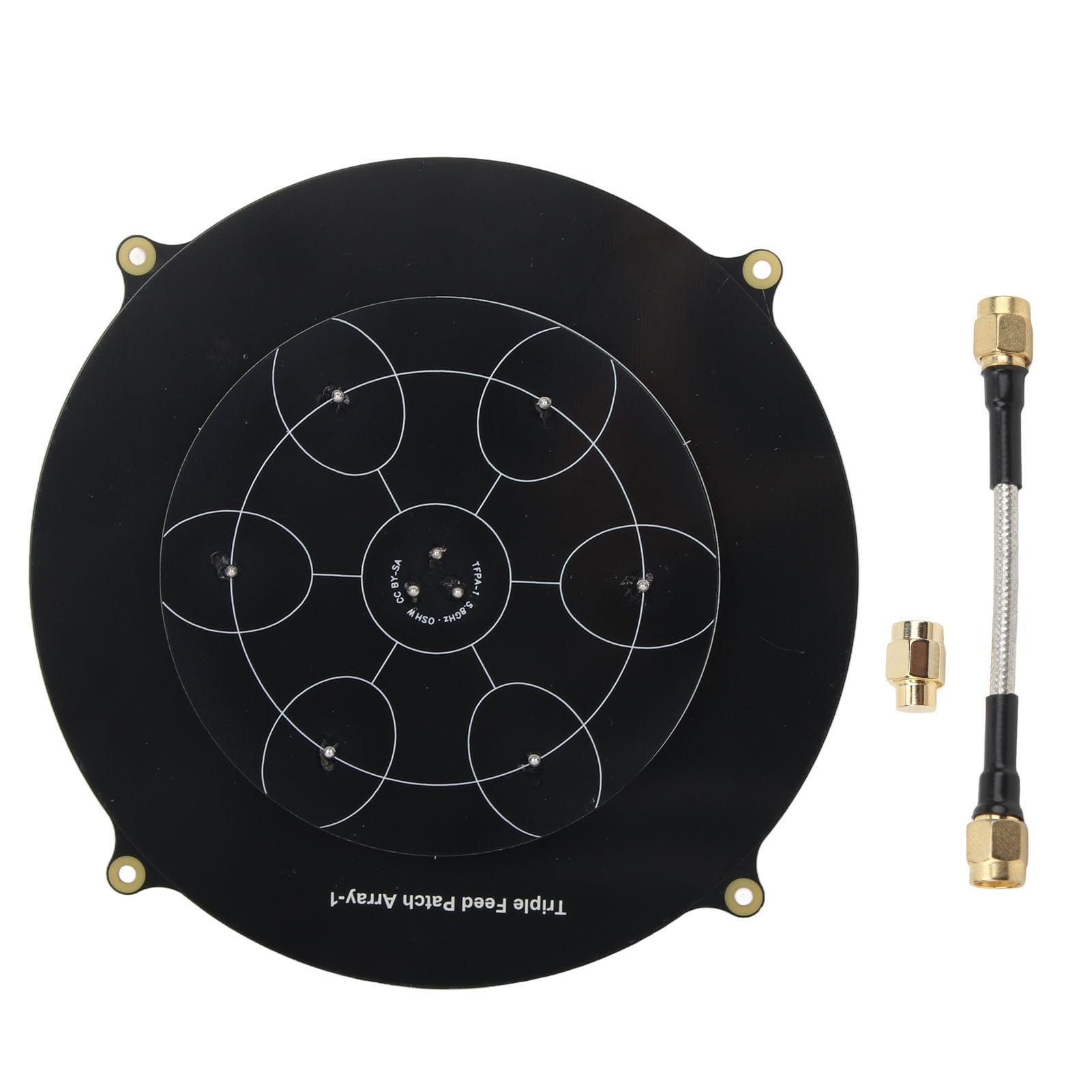

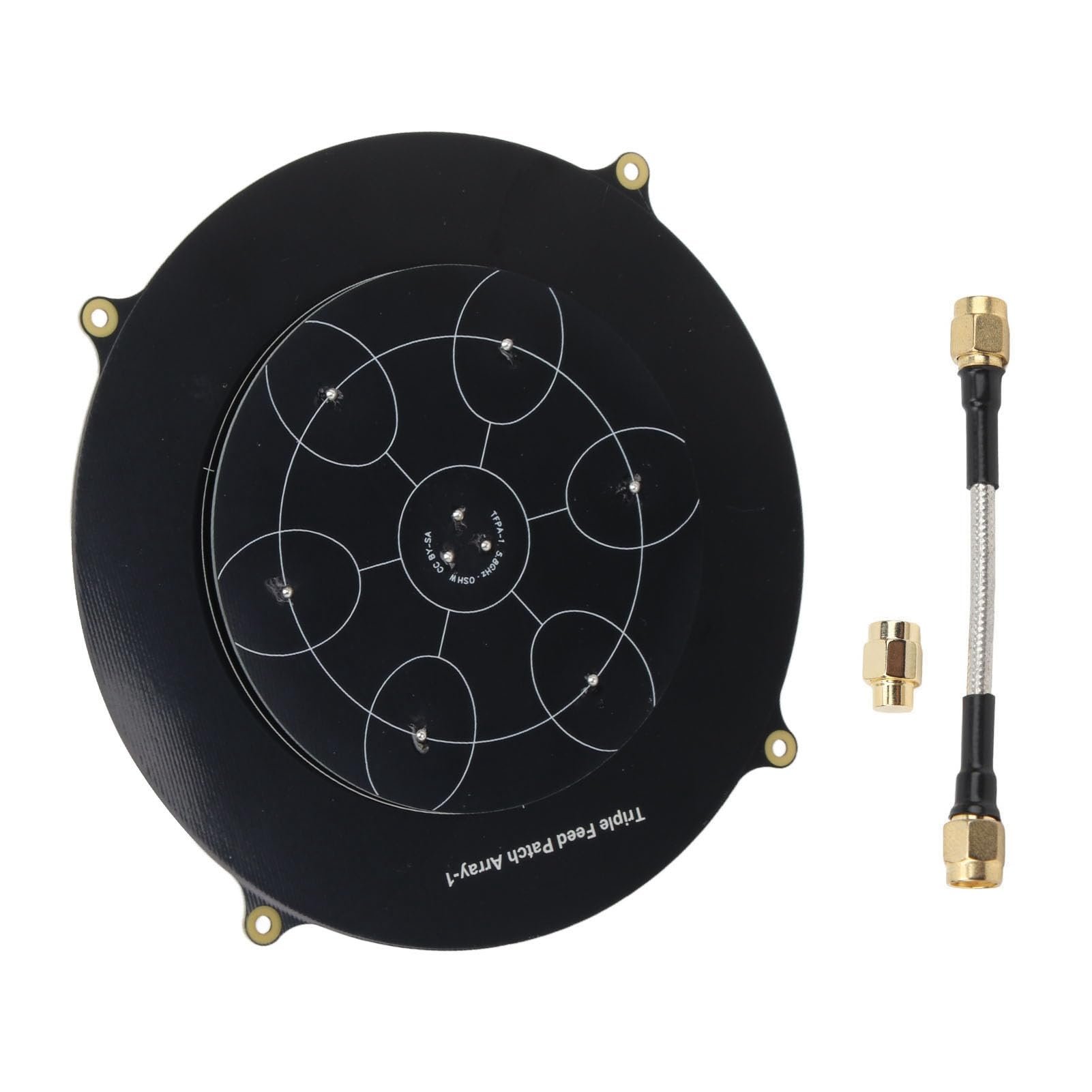

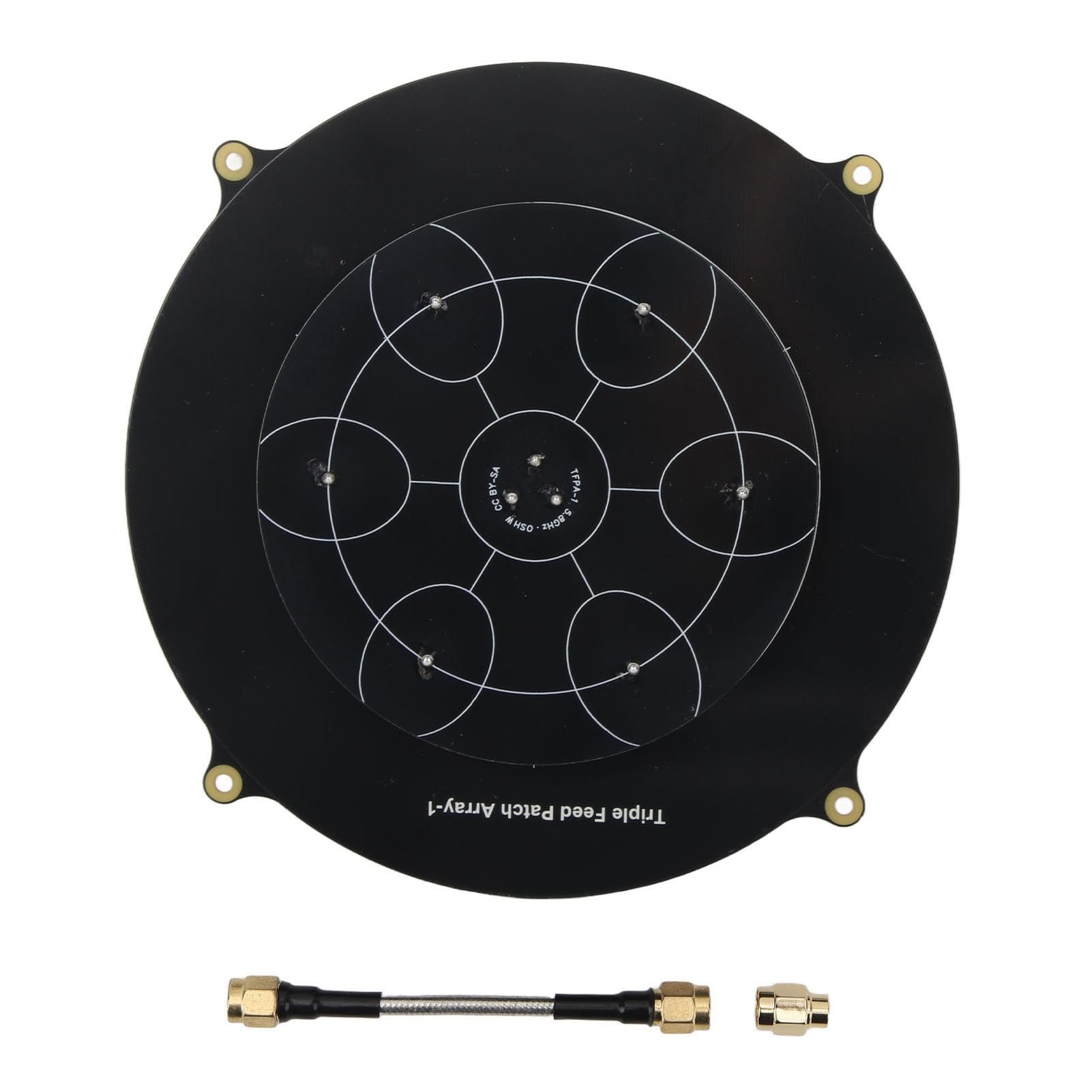

Contenido del paquete: 1 x Antena 2 x Accesorios

1. Antena Patch de triple alimentación: La antena patch en arreglo de triple alimentación es una antena direccional polarizada circularmente optimizada a partir de la antena patch de triple alimentación original. Emplea un conjunto de siete parches metálicos acoplados y parches de alta frecuencia de mejor calidad, lo que resulta en una ganancia significativamente mayor. Este tipo de antena no es adecuada para uso FPV general debido a que el ancho del haz es bastante estrecho, pero rinde muy bien en vuelos de larga distancia.

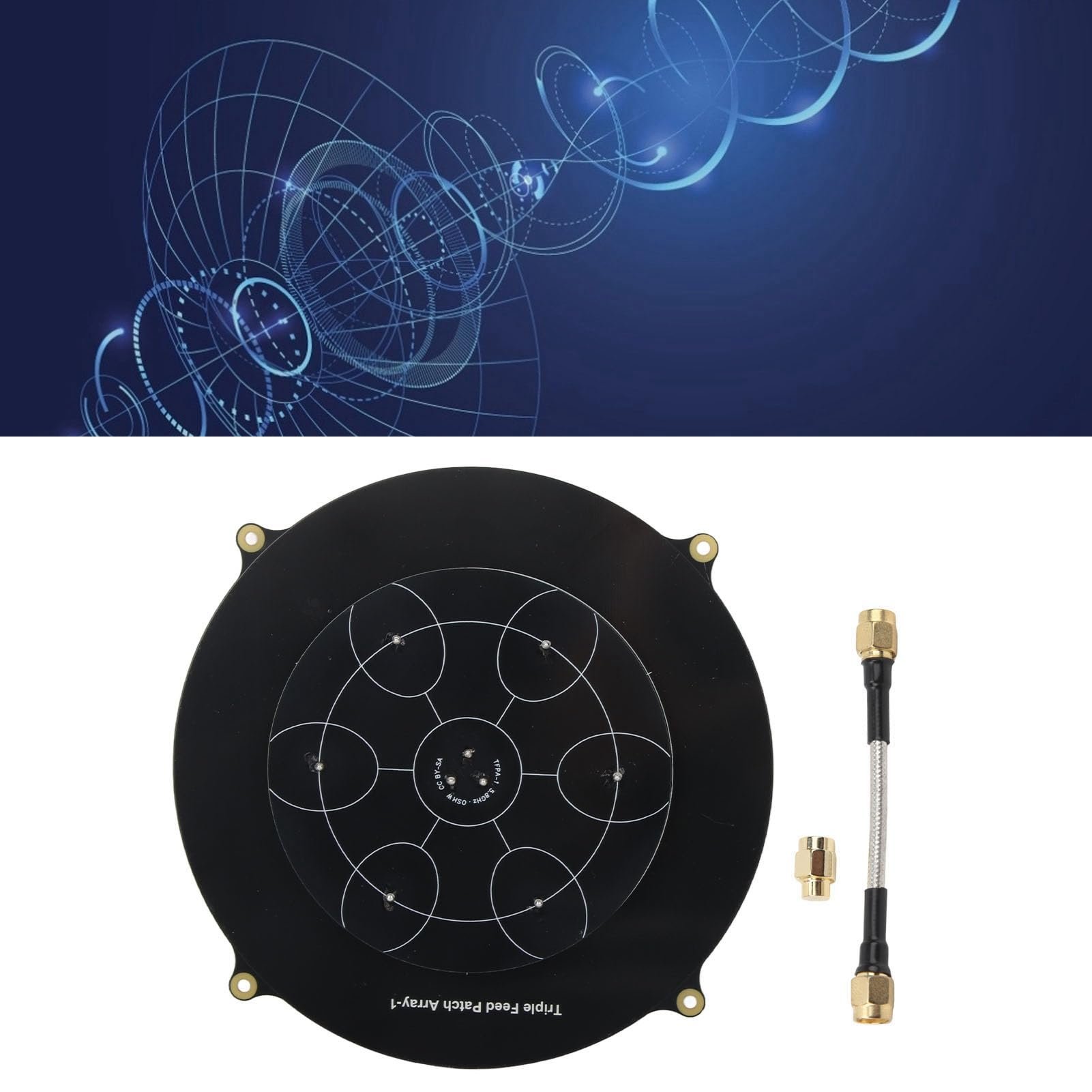

2. Antena direccional polarizada circularmente: La antena triple feed patch de 5.8GHz es una antena direccional polarizada circularmente de alto rendimiento diseñada por los modelistas extranjeros Baert y Robin Theunis con base en la antena patch de triple alimentación.

3. Excelente eficiencia de radiación: A diferencia de otras antenas patch FPV sobre sustratos de fibra de vidrio, hay una pérdida de eficiencia significativa en la banda de 5.8G. Además, las pérdidas en la red de alimentación de muchas antenas completas son considerables. Pero el diseño del parche acoplado puede reducir la pérdida de la red de alimentación.

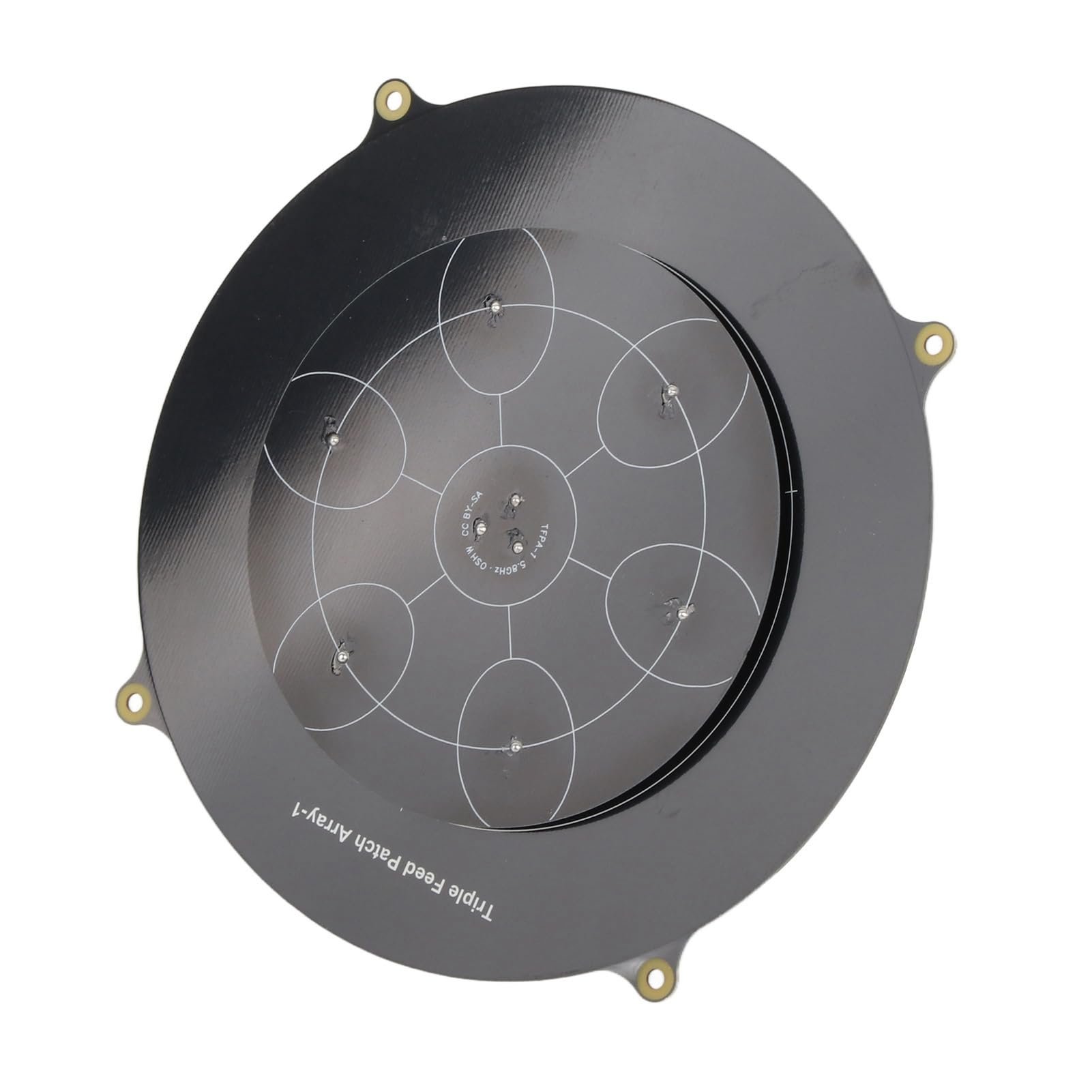

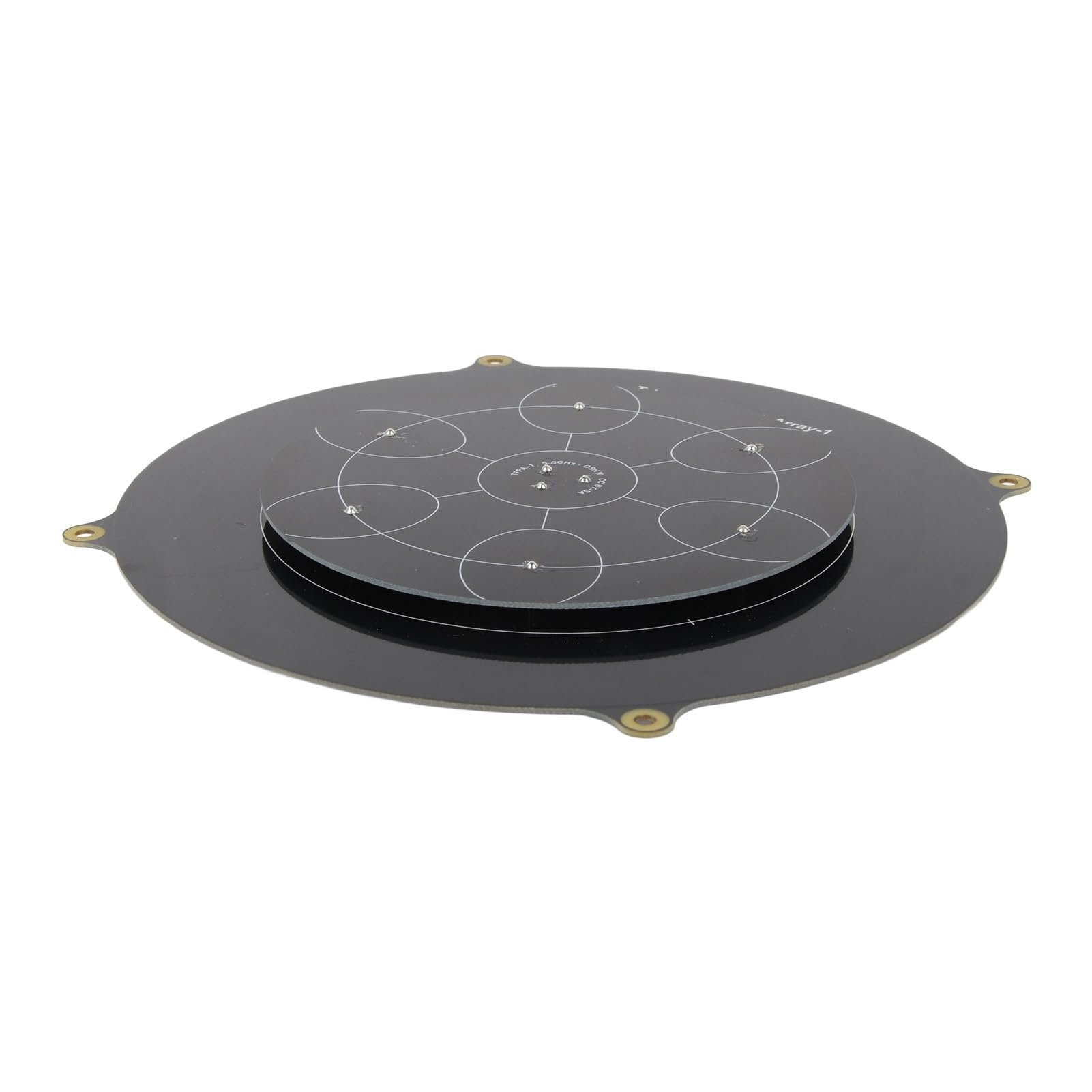

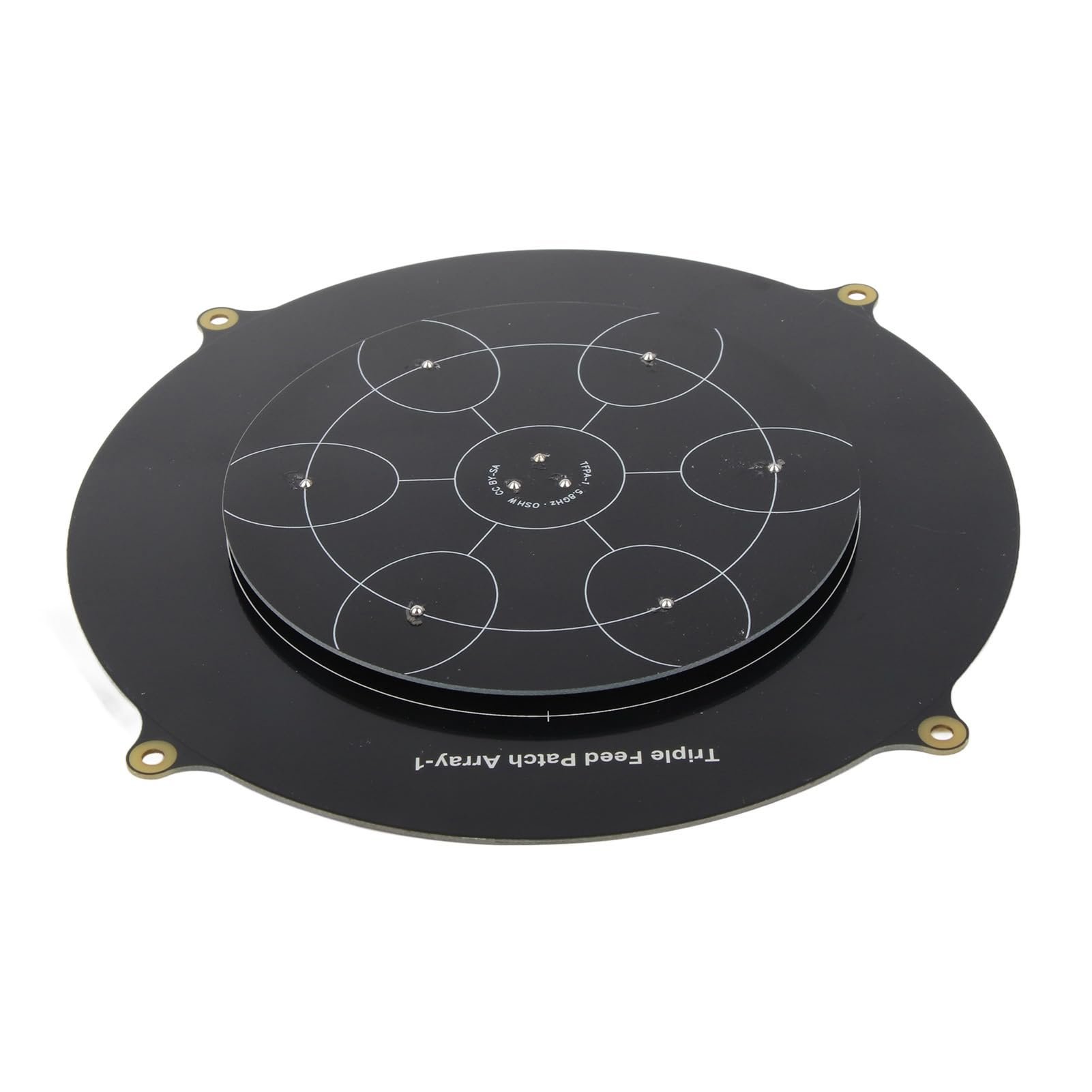

4. 7 parches acoplados y excelente relación axial: Esta antena FPV patch de triple alimentación 5.8GHz utiliza 7 parches acoplados, por lo que puede alcanzar una ganancia muy alta. No solo es efectiva perpendicularmente al plano, sino también con desplazamiento respecto al punto central.

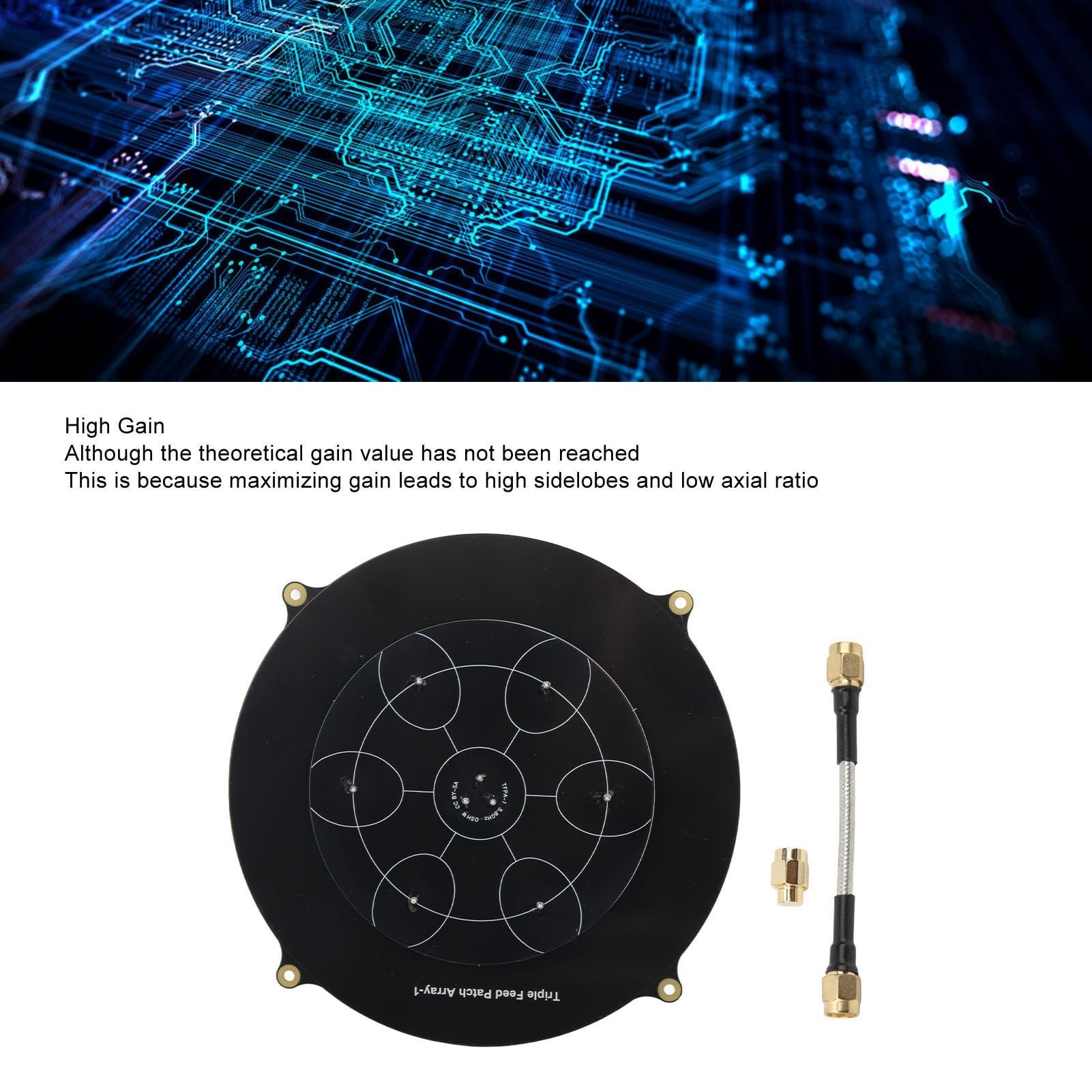

5. Alta ganancia: Aunque no se ha alcanzado el valor teórico de ganancia, esto se debe a que maximizar la ganancia conlleva lóbulos secundarios grandes y una baja relación axial.
