SparkFun ESP32-C6 Qwiic Pocket 1"x1"

Descripción

La placa de desarrollo SparkFun ESP32-C6 Qwiic Pocket está diseñada para ajustarse al tamaño estándar Qwiic de 1" x 1", lo que facilita añadir una potente plataforma de desarrollo inalámbrica que se integra en cualquier proyecto existente mediante el ecosistema Qwiic. Cuenta con el módulo ESP32-C6 Mini-1. Diseñamos esta placa con componentes en ambas caras del PCB para exprimir la mayor cantidad de funciones posible en su diminuta huella, incluyendo un conector USB-C, conector Qwiic, conector JST de 2 pines para batería con circuito de carga a bordo, además de dos botones para Reset y Boot. El diseño también busca optimizar el consumo de energía. En nuestras pruebas medimos el consumo total de corriente de la placa en 14 A en modo Deep Sleep, lo que la convierte en una excelente opción para aplicaciones remotas alimentadas por batería. El SoC ESP32-C6 está basado en un procesador RISC-V de un solo núcleo con 4 MB de memoria flash y una pila inalámbrica integrada. La pila inalámbrica soporta Wi-Fi 2.4 GHz, Wi-Fi 5.3, Zigbee y Thread (802.15.4) y utiliza una antena PCB integrada. El ESP32-C6 incluye diversas opciones periféricas, incluyendo SPI, UART, LPUART, I2C, I2S, LED PWM, controlador USB Serial/JTAG, ADC y más. Aunque algunos periféricos están ligados a pines específicos, muchos de ellos pueden asignarse a cualquier pin GPIO. Debido al tamaño de la placa, solo se exponen ocho pines GPIO en total, incluyendo cuatro pines compatibles con ADC, UART de baja potencia y UART estándar, y dos pines GPIO adicionales.

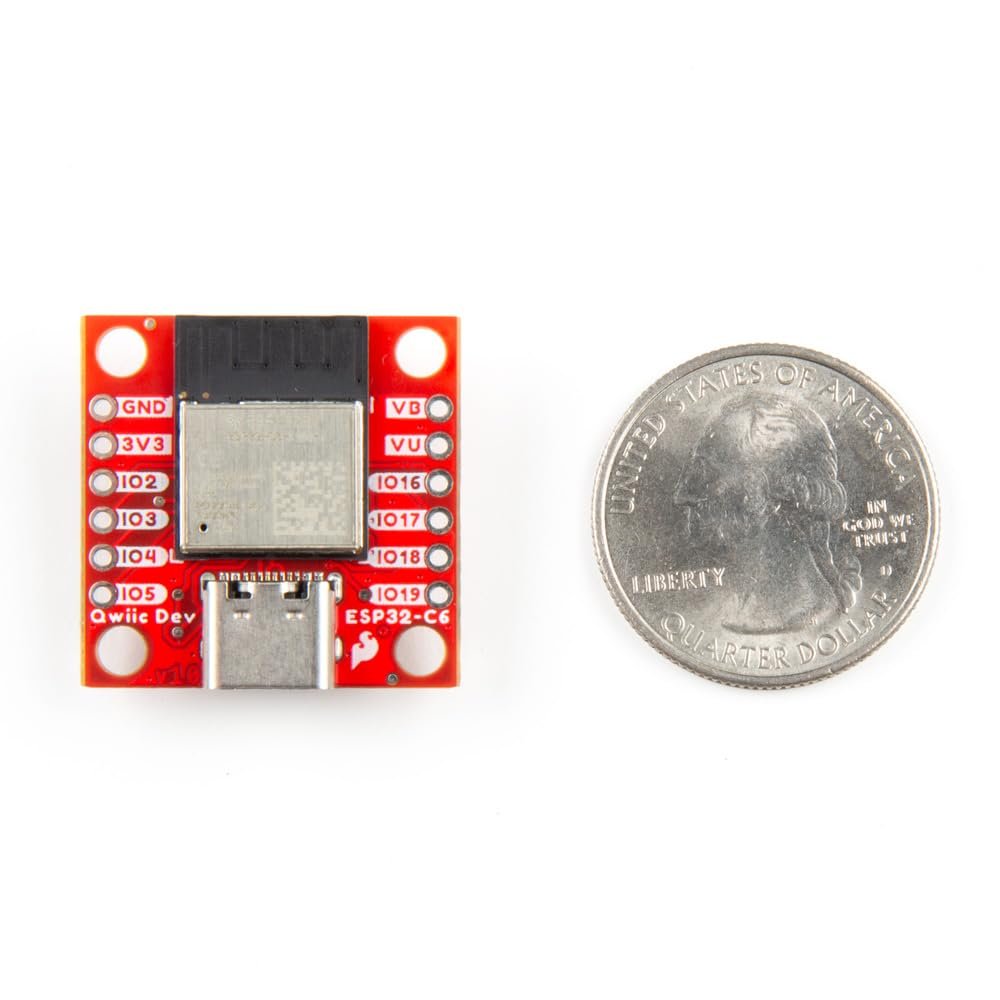

1. La SparkFun ESP32-C6 Pocket Dev Board está construida alrededor de un procesador RISC-V de un solo núcleo con 4 MB de memoria flash en una huella estándar Qwiic de 1"x1"!

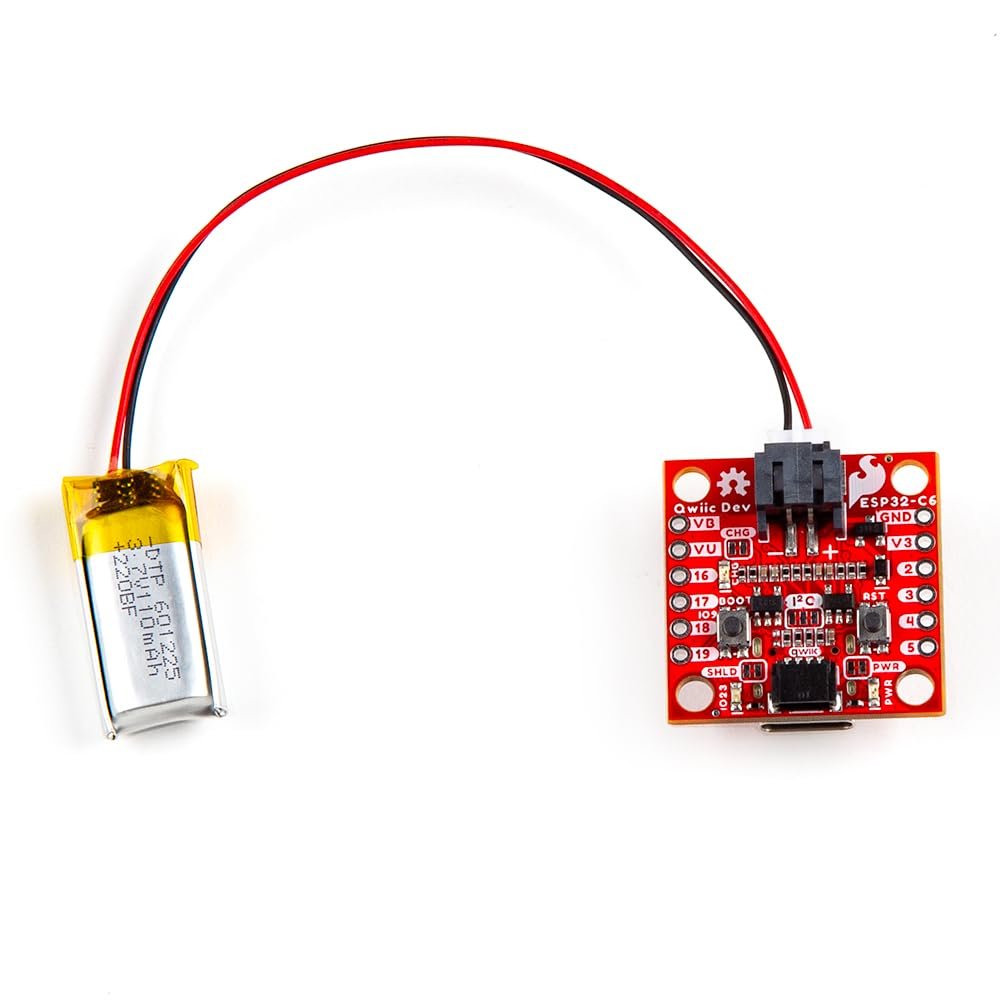

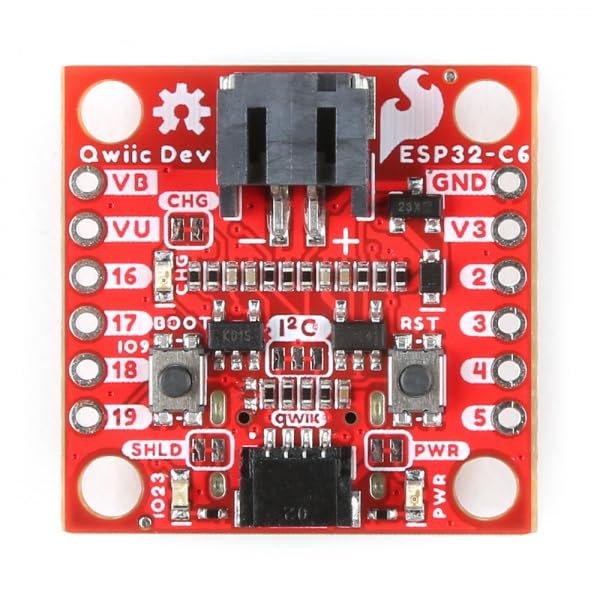

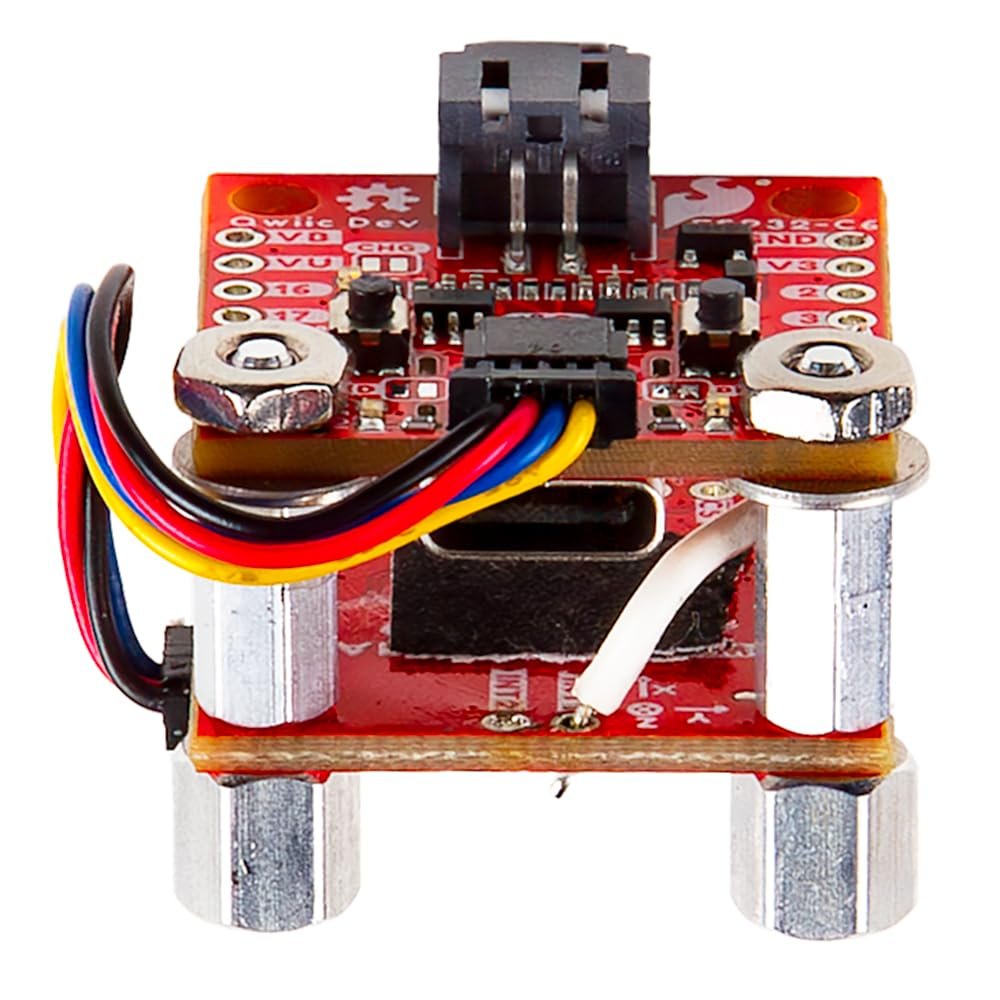

2. Está equipada con el módulo ESP32-C6 Mini-1. Diseñamos esta placa con componentes en ambas caras del PCB para incluir la mayor cantidad de funciones posible en su diminuto tamaño, incluyendo conector USB-C, conector Qwiic, conector JST de 2 pines para batería con circuito de carga integrado, así como dos botones para Reset y Boot. El diseño también optimiza el consumo de energía.

3. Características: Hasta 7 canales ADC de 12 bits, hasta 2 canales UART (con control de flujo), USB Serial, un canal Low Power UART, un canal I2C, un canal I2C de baja potencia, LED PWM, un canal I2S, 4 MB de flash.

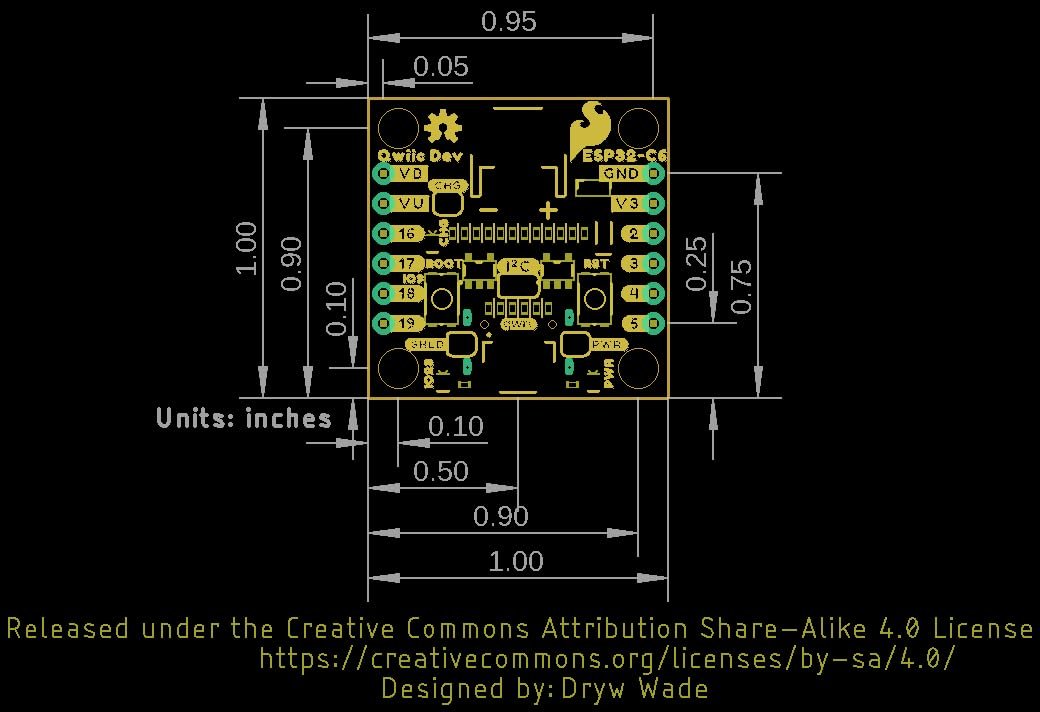

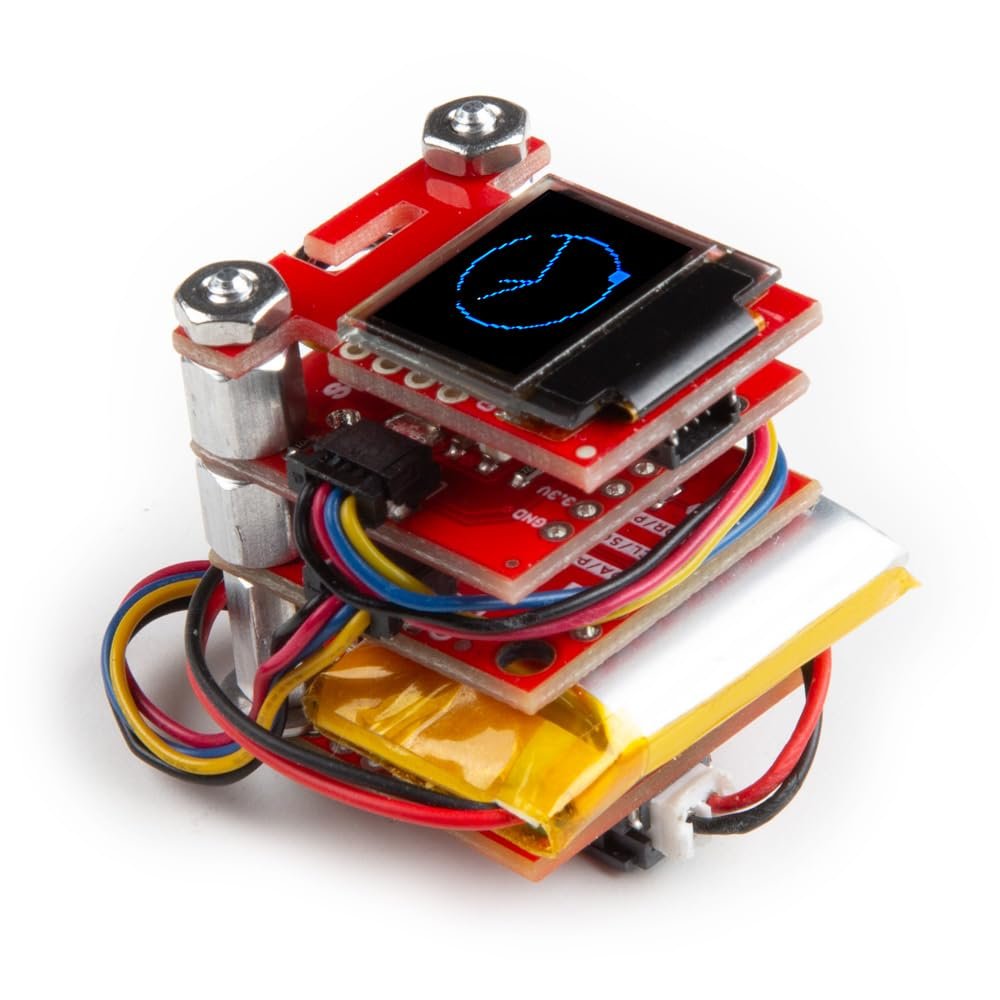

4. También incluye: antena PCB, compatible con Matter, factor de forma Qwiic, dimensiones: 1" x 1", cuatro orificios de montaje, 8 pines PTH, conector USB-C, conector JST de 2 pines para batería LiPo (no incluida), conector Qwiic de 4 pines.

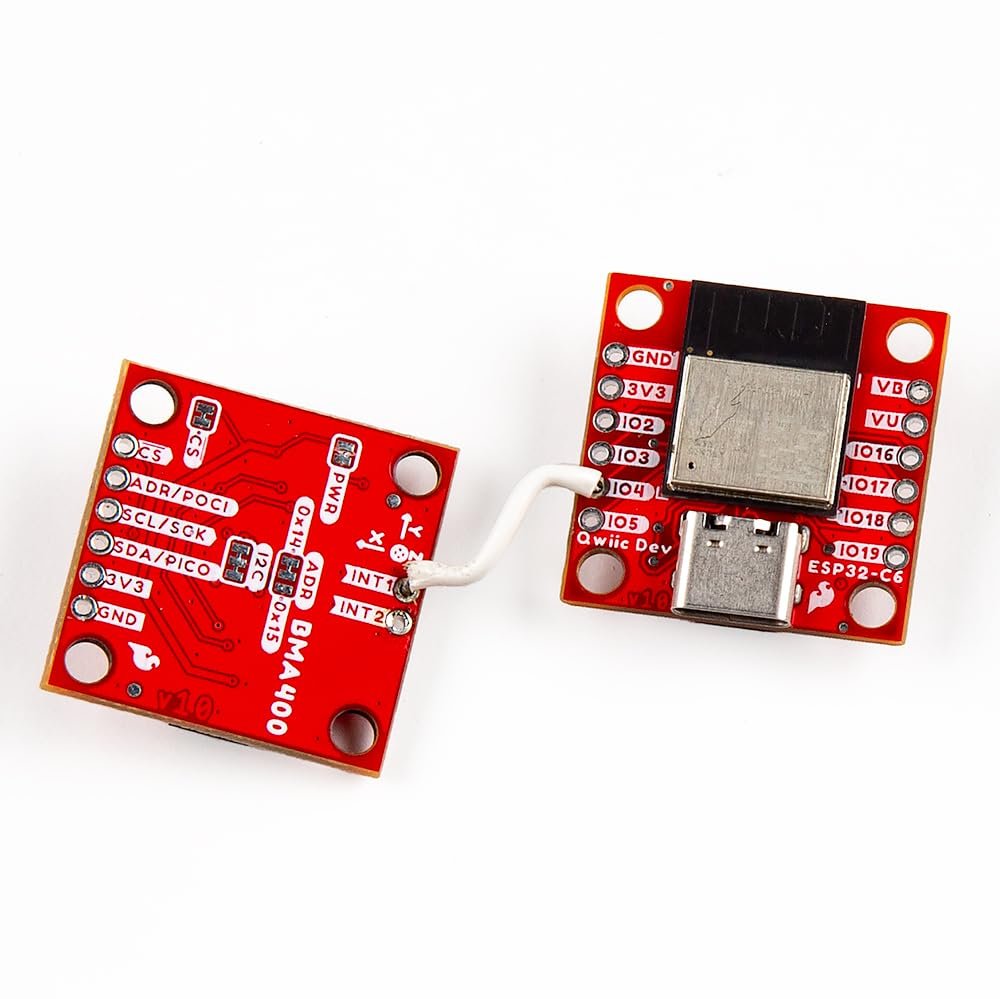

5. Aunque algunos periféricos están ligados a pines específicos, muchos pueden mapearse a cualquier pin GPIO. Debido al tamaño de la placa, solo se exponen ocho pines GPIO en total, incluyendo cuatro pines compatibles con ADC, UART de baja potencia y UART estándar, y dos pines GPIO adicionales. Todas las placas compatibles con Qwiic usan un conector JST de 4 pines con paso de 1 mm. Esto reduce el espacio requerido en la PCB, y las conexiones polarizadas evitan conectarlas de forma incorrecta.
