SparkFun Sensor de Presencia/Movimiento STHS34PF80 (Qwiic)

Descripción

El STHS34PF80, de ST Microelectronics, está diseñado para medir la radiación de cuerpo negro de forma precisa (según la ley de Planck) de un objeto; así como para monitorear las condiciones de temperatura ambiental dentro de su campo de visión de 80. El sensor está compuesto por una matriz de transistores térmicos MOS de vacío flotante dividida en dos partes, una expuesta a la radiación IR y la otra protegida. La lectura diferencial entre los segmentos permite al sensor eliminar efectos de auto-calentamiento. El STHS34PF80 también incorpora algoritmos para detectar y discriminar entre objetos estacionarios y en movimiento. Estas características permiten que el sensor funcione como sensor de presencia humana y movimiento en diferentes aplicaciones, tales como sistemas de alarma, sistemas anti-intrusión, iluminación inteligente y control de ocupación de espacios. El sensor puede operar en múltiples condiciones de iluminación y no se ve afectado por la luz visible u otras bandas gracias al filtro de paso de banda óptico de 5 a 20 m. El STHS34PF80 tiene tasas de salida de datos entre 0.25 y 30 Hz y dispone de modo de medición única, accesibles a través de su interfaz I²C/SPI.

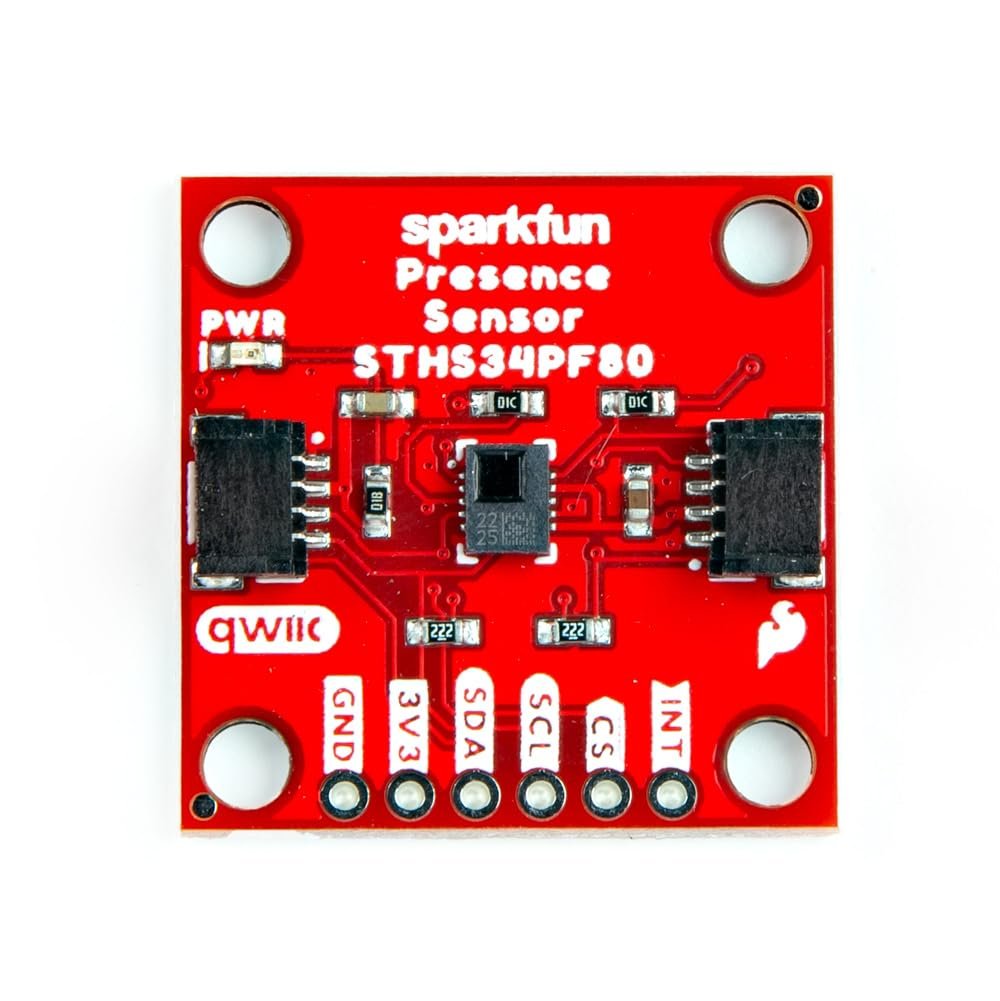

1. El SparkFun Qwiic Human Presence and Motion Sensor está construido alrededor del sensor IR de baja potencia y alta sensibilidad STHS34PF80 para la detección de presencia y movimiento.

2. El sensor está compuesto por una matriz de transistores térmicos MOS de vacío flotante dividida en dos partes, una expuesta a la radiación IR y la otra protegida. La lectura diferencial entre los segmentos permite al sensor eliminar efectos de auto-calentamiento.

3. El STHS34PF80 también incorpora algoritmos para detectar y discriminar entre objetos estacionarios y en movimiento. Estas características permiten que el sensor funcione como sensor de presencia humana y movimiento en diferentes aplicaciones como sistemas de alarma, sistemas anti-intrusión, iluminación inteligente y control de ocupación de espacios.

4. Características: Rango de voltaje: 1.7 a 3.6 V, Consumo de corriente: 10 A, Interfaces: I²C o SPI, Longitud de onda óptica: 5 a 20 m, Alcance: 4 m (objetos de 70 x 25 cm). Algoritmos de detección integrados: Identifica objetos estacionarios; Distingue entre objetos estacionarios y en movimiento.

5. El sensor puede operar en múltiples condiciones de iluminación y no se ve afectado por la luz visible u otras bandas gracias al filtro de paso de banda óptico de 5 a 20 m. El STHS34PF80 tiene tasas de salida de datos entre 0.25 y 30 Hz y dispone de modo de medición única, accesibles a través de su interfaz I²C/SPI.
