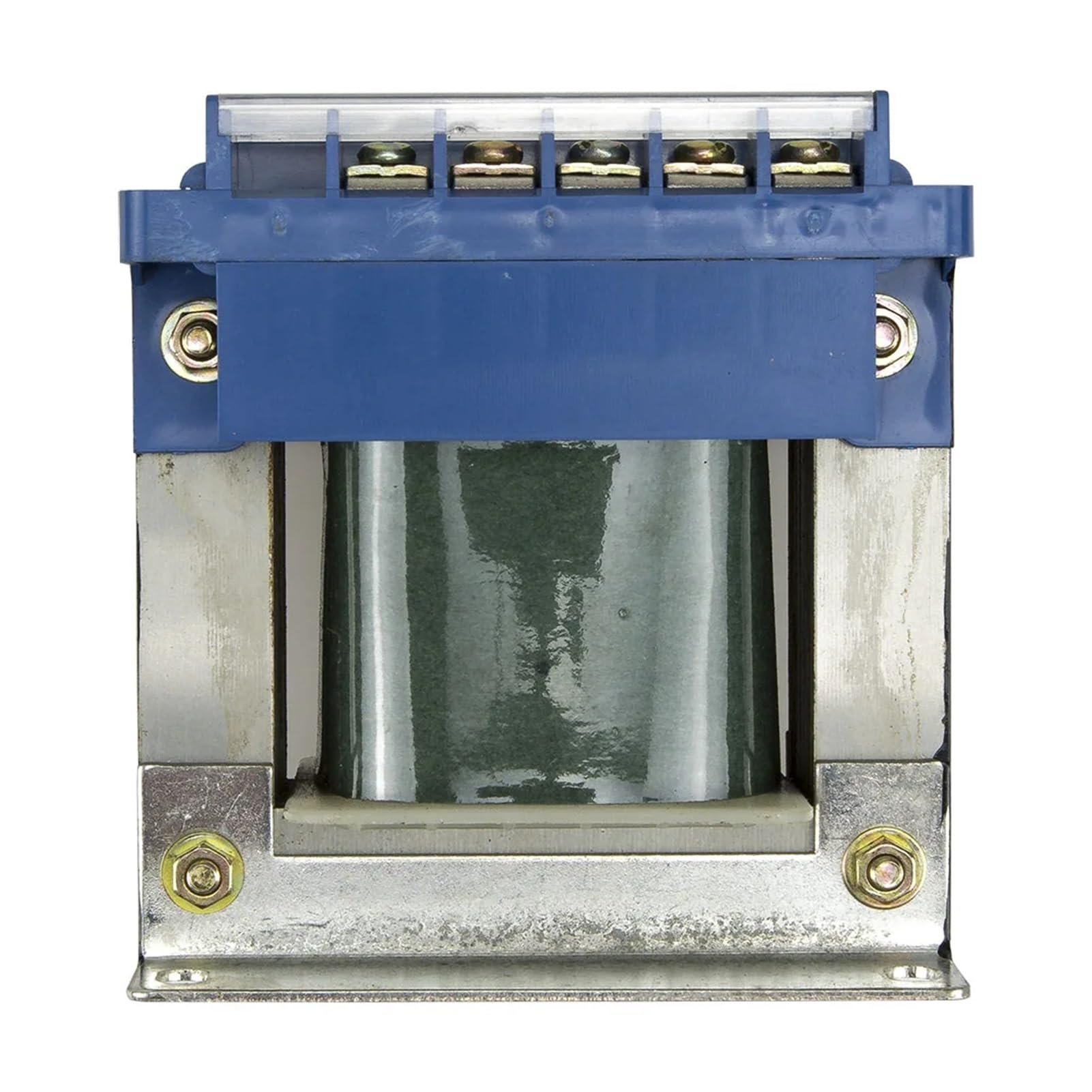

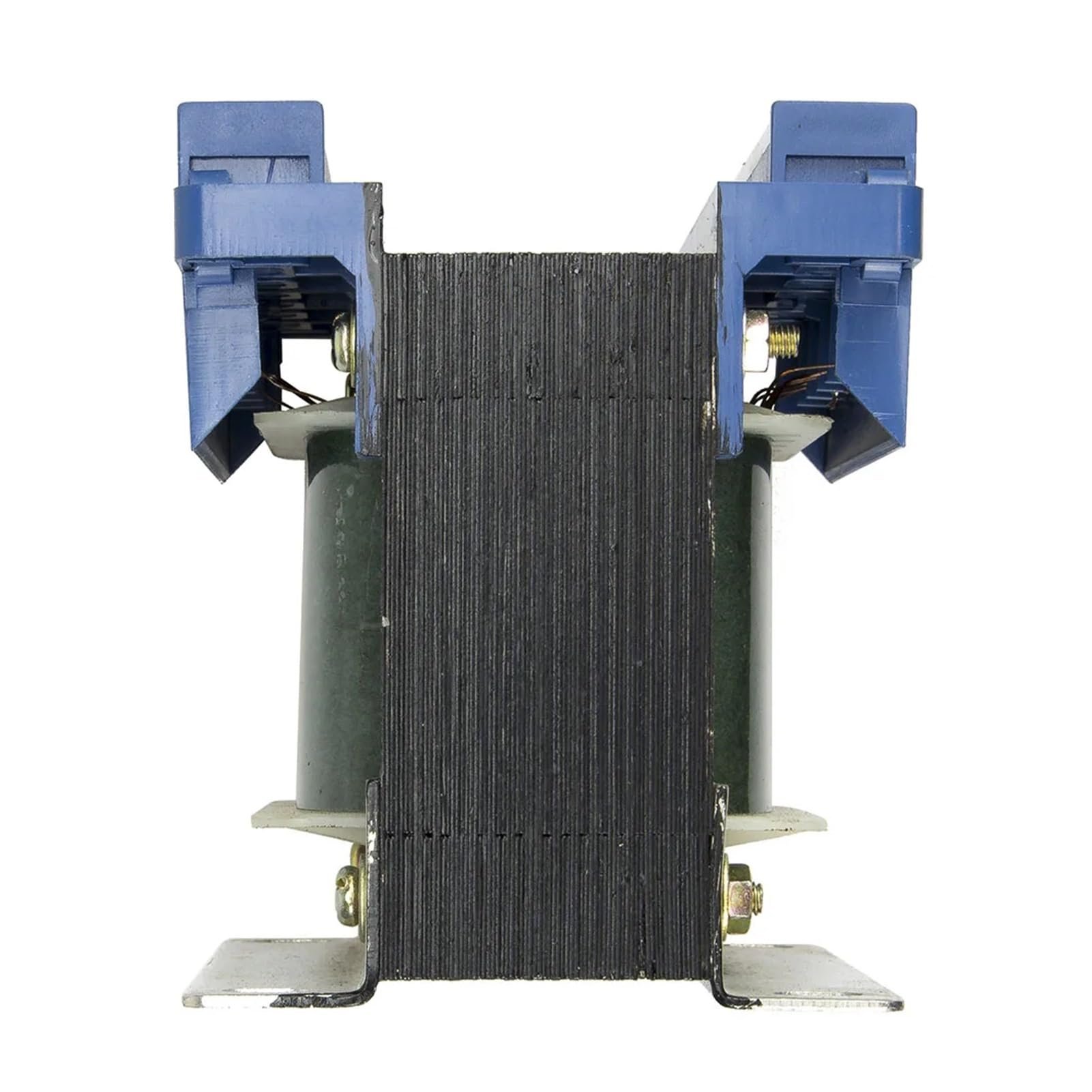

Transformador de control ToolRise BK-100VA 100W

Descripción

Serie BK transformador de potencia de control

Modelo y descripción

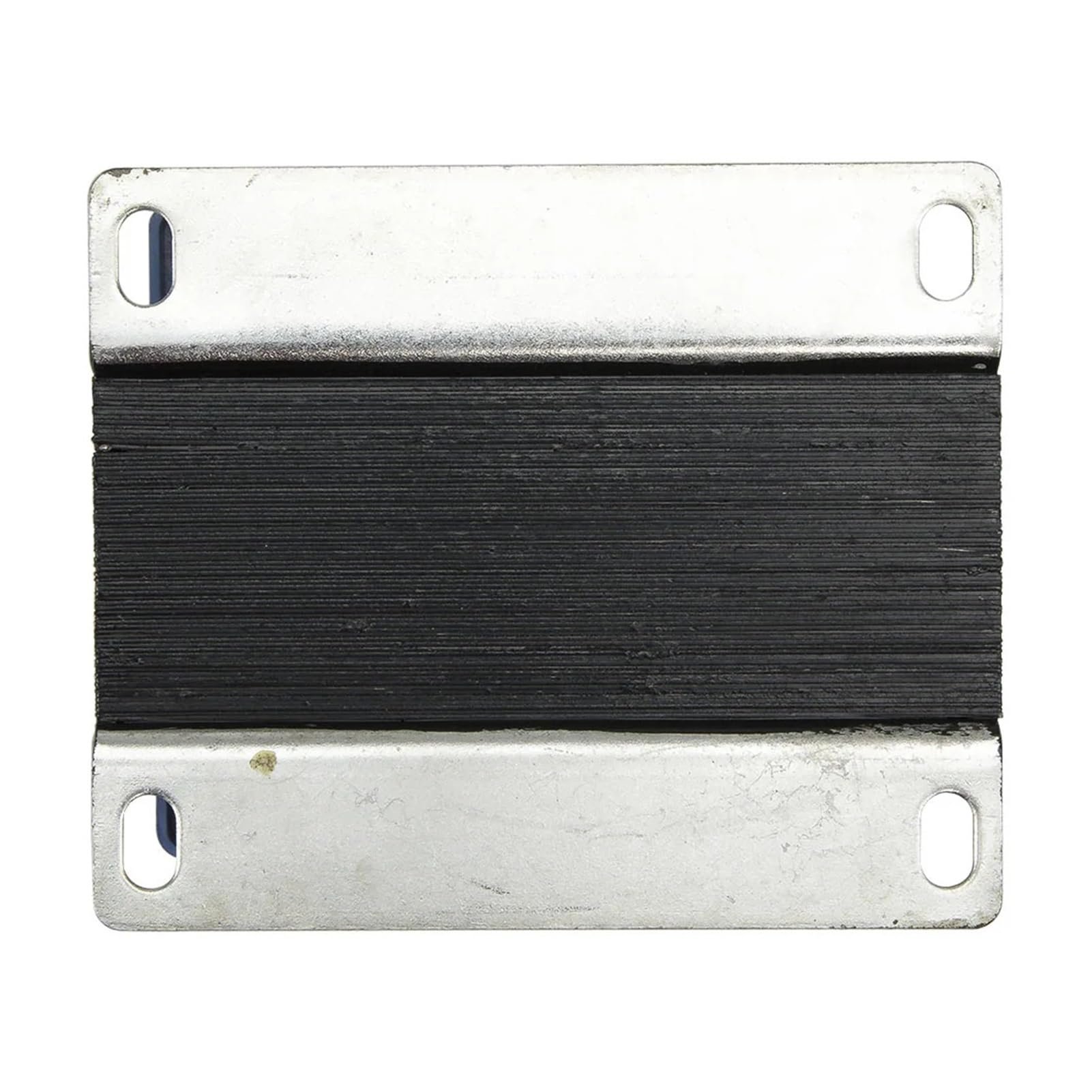

Modelo Capacidad nominal Dimensiones externas Distancia entre orificios de montaje Producto relacionado

BK-25VA 25VA 78*69*88 mm 55*50 mm Solicitar

BK-50VA 50VA 78*69*88 mm 55*50 mm Solicitar

BK-100VA 100VA 96*86*102 mm 85*60 mm Consultar

BK-150VA 150VA 103*97*110 mm 83*71 mm Solicitar

BK-200VA 200VA 106*98*109 mm 76*74 mm Solicitar

BK-250VA 250VA *115*110*120 mm *90*82 mm Solicitar

BK-300VA 300VA 115*110*122 mm 90*82 mm Solicitar

BK-400VA 400VA 130*107*120 mm 90*87 mm Solicitar

BK-500VA 500VA *130*130*130 mm *100*102 mm

BK-600VA 600VA 133*133*135 mm 100*102 mm Solicitar

BK-800VA 800VA 152*140*152 mm 120*108 mm Solicitar

BK-1000VA 1000VA 153*143*153 mm 120.5*114.5 mm Solicitar

BK-1500VA 1500VA 192*160*210 mm 140*140 mm Solicitar

BK-2000VA 2000VA 180*180*170 mm 140*150 mm Solicitar

BK-3000VA 3000VA 200*190*200 mm

BK-4000VA 4000VA 220*235*240 mm 131*150 mm Solicitar

BK-100VA transformador de control monofásico - leyenda de numeración de modelo

BK-100VA Número de modelo principal

Voltaje de entrada -MV: 220VAC/380VAC

Voltaje de salida -1: 6.3V 12V 24V 36V

-2: 6.3V 24V 36V 110V

-3: 12V 24V 36V 110V

-4: 12V 24V 110V 220V

General

Número de modelo: serie BK

Capacidades nominales: 25, 50, 100, 150, 200, 250, 300, 400, 500, 600, 700, 800, 1000, 1500, 2000, 2500, 3000, 4000, 5000 VA

Voltaje de entrada AC: 220V, 230V, 380V, puede ser personalizado

Voltaje de salida AC: 220V, 110V, 36V, 24V, 12V, 6.3V, 80V, puede ser personalizado

Frecuencia: 50/60 Hz

Resistencia de aislamiento: 20MΩ

Eficiencia AC: 95% DC: 85%

Temperatura de operación: -5 a 40 °C; temperatura promedio en 24 h: 35 °C

Nombre alterno: transformador aislador de control serie BK, transformador de control monofásico BK-100VA

1. [Principio de funcionamiento]: Funciona por el principio de la inducción electromagnética.

2. [Características del producto]: Sus principales características incluyen tamaño pequeño, conexionado seguro y fiable, alto nivel de protección, buen rendimiento, etc.; puede trabajar eficazmente por largo tiempo con la carga nominal.

3. [Ámbito de aplicación]: El transformador de control tipo BK se utiliza ampliamente en empresas industriales y mineras, control de máquinas herramienta, alimentación de iluminación local e indicadores y otros campos.

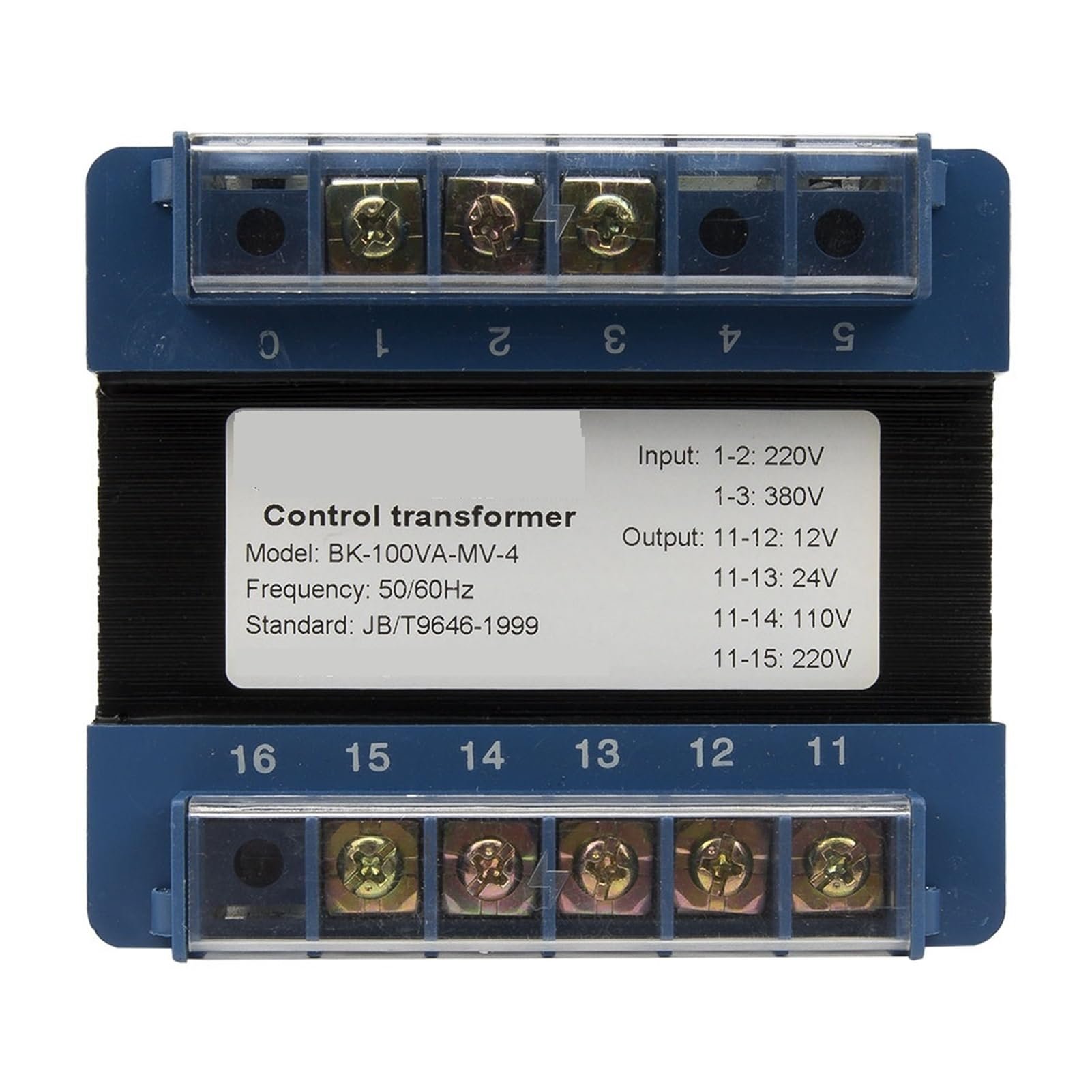

4. [Cableado]: El terminal de salida 0 es el terminal común, y los otros dos números forman diferentes voltajes de entrada; el terminal de salida 11 es el terminal común, y los otros números forman diferentes voltajes de salida.

5. [Nota]: Antes de su uso, debe probarse el circuito; la tensión de la red debe ser el valor de voltaje de entrada nominal, con una tolerancia de ±5%; si está fuera de este rango, se debe considerar añadir un regulador de voltaje en la sección anterior para garantizar el funcionamiento fiable y normal del transformador.
