USR-TCP232-410S Convertidor RS232/RS485 a Ethernet

Descripción

Introducción al servidor de dispositivos serie

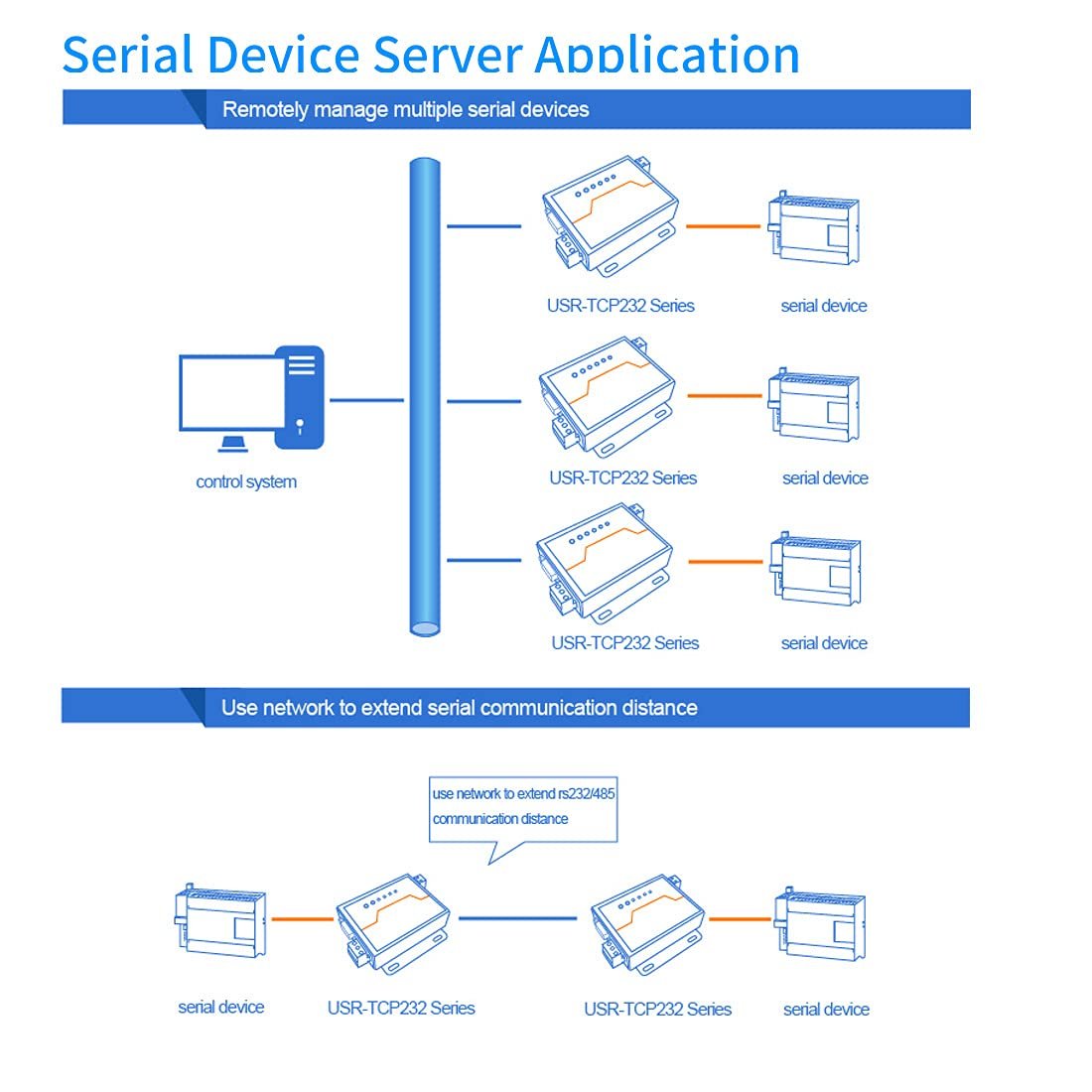

Este es un servidor serie RS485 y RS232 a Ethernet, diseñado para transmisión de datos transparente. El USR-TCP232-410S es un servidor serie dual que soporta RS232 y RS485 funcionando al mismo tiempo. Está basado en la solución Cortex-M4 y el interior del servidor serie integra la pila de protocolos TCP/IP. Además, el USR-TCP232-410S cuenta con la función de alimentación a terminal.

Características

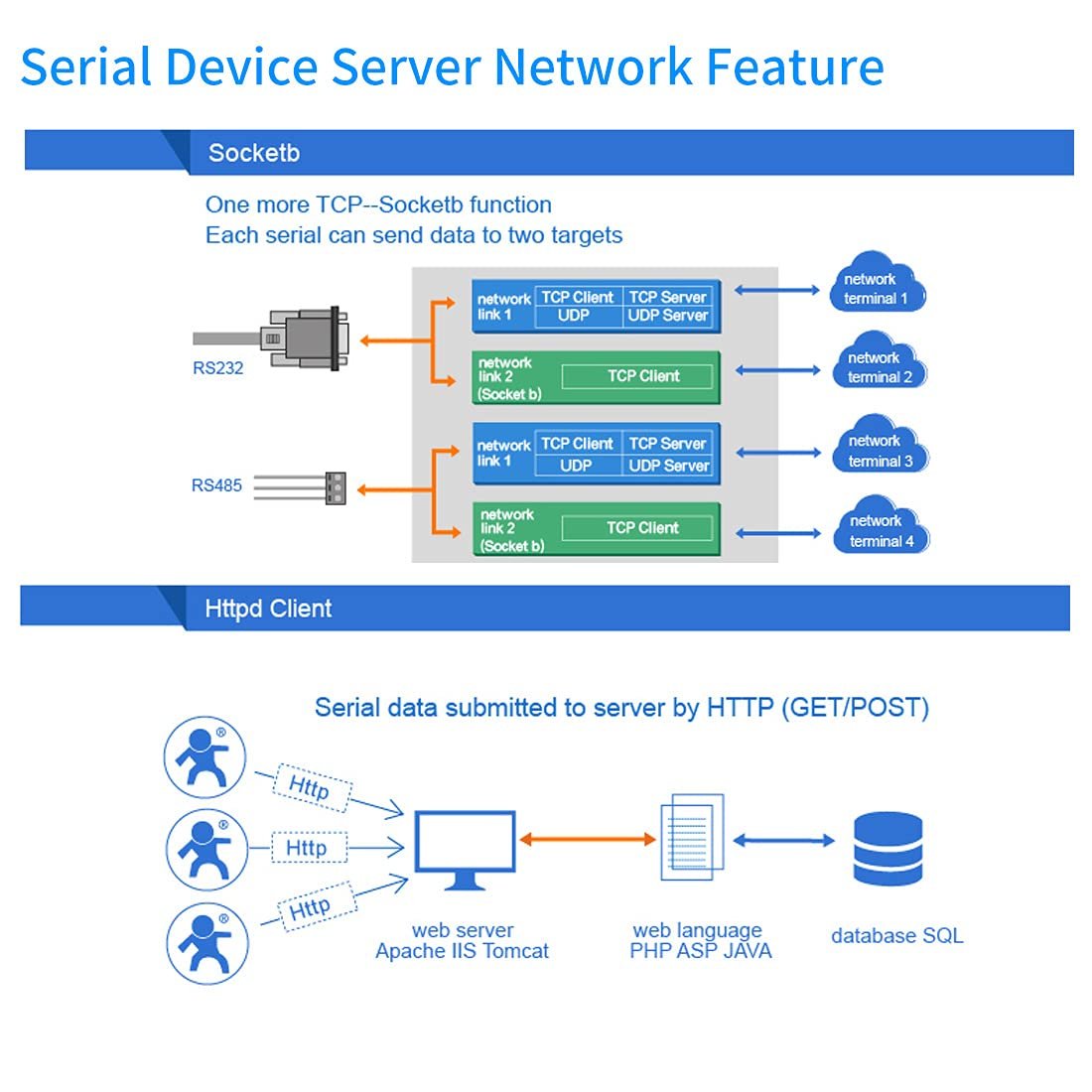

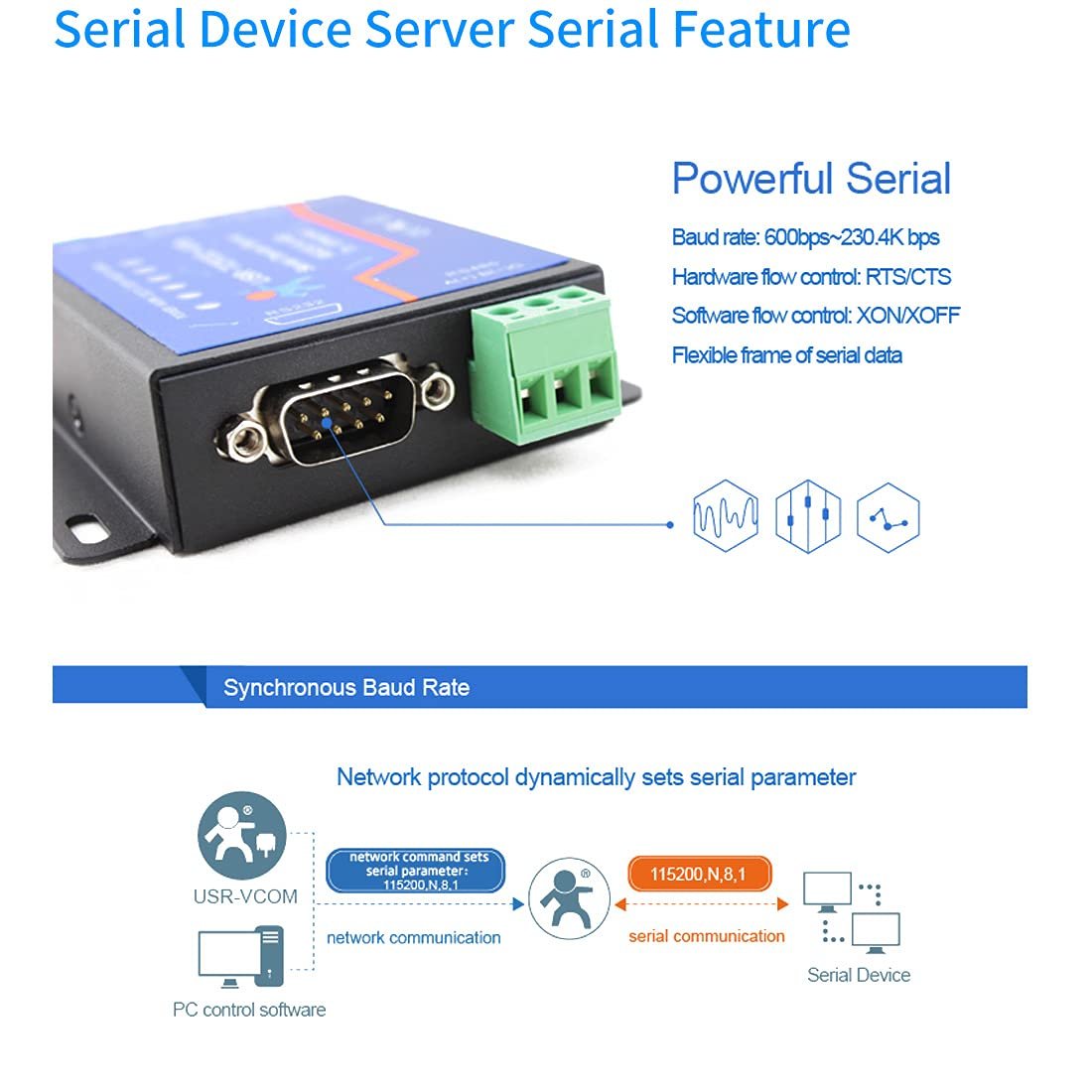

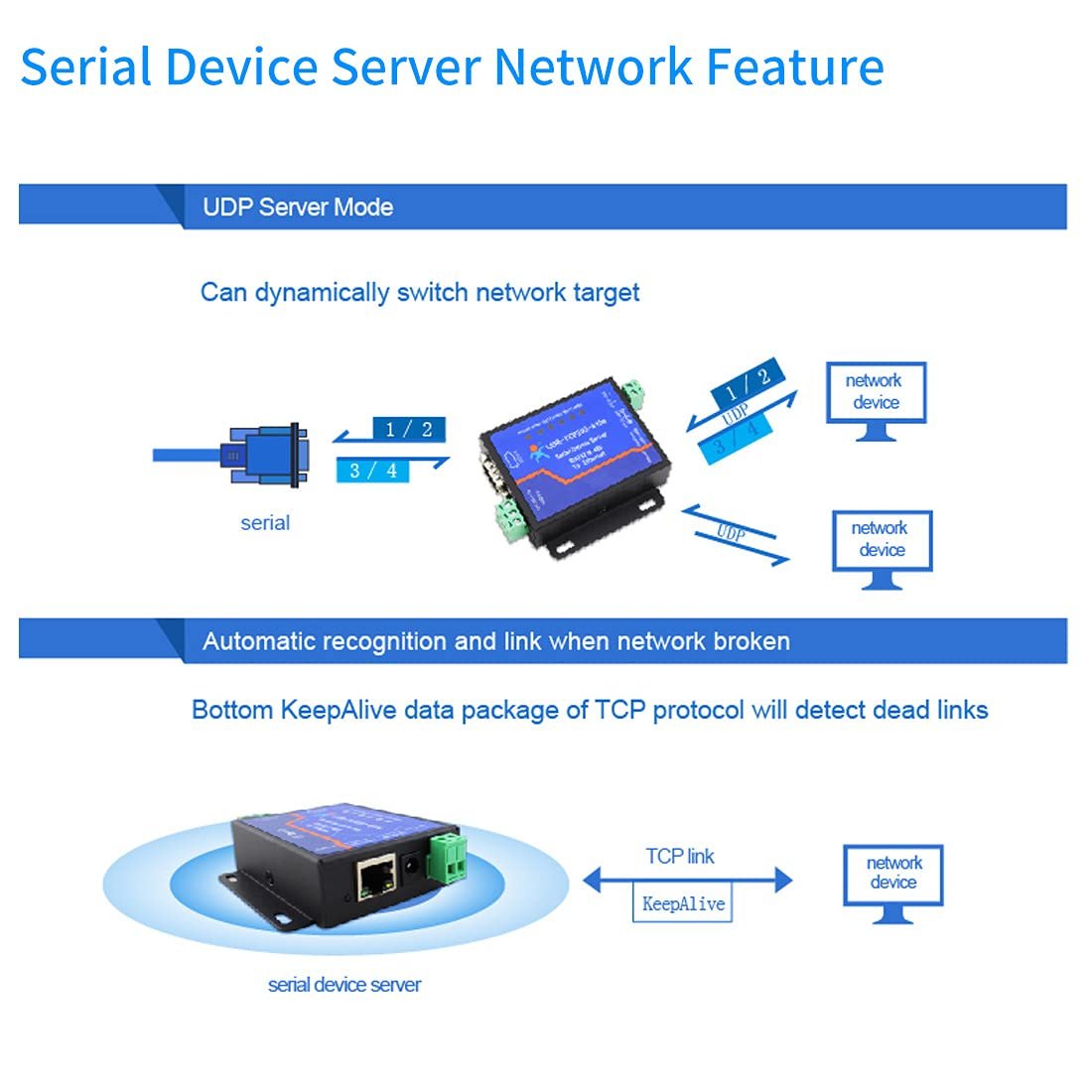

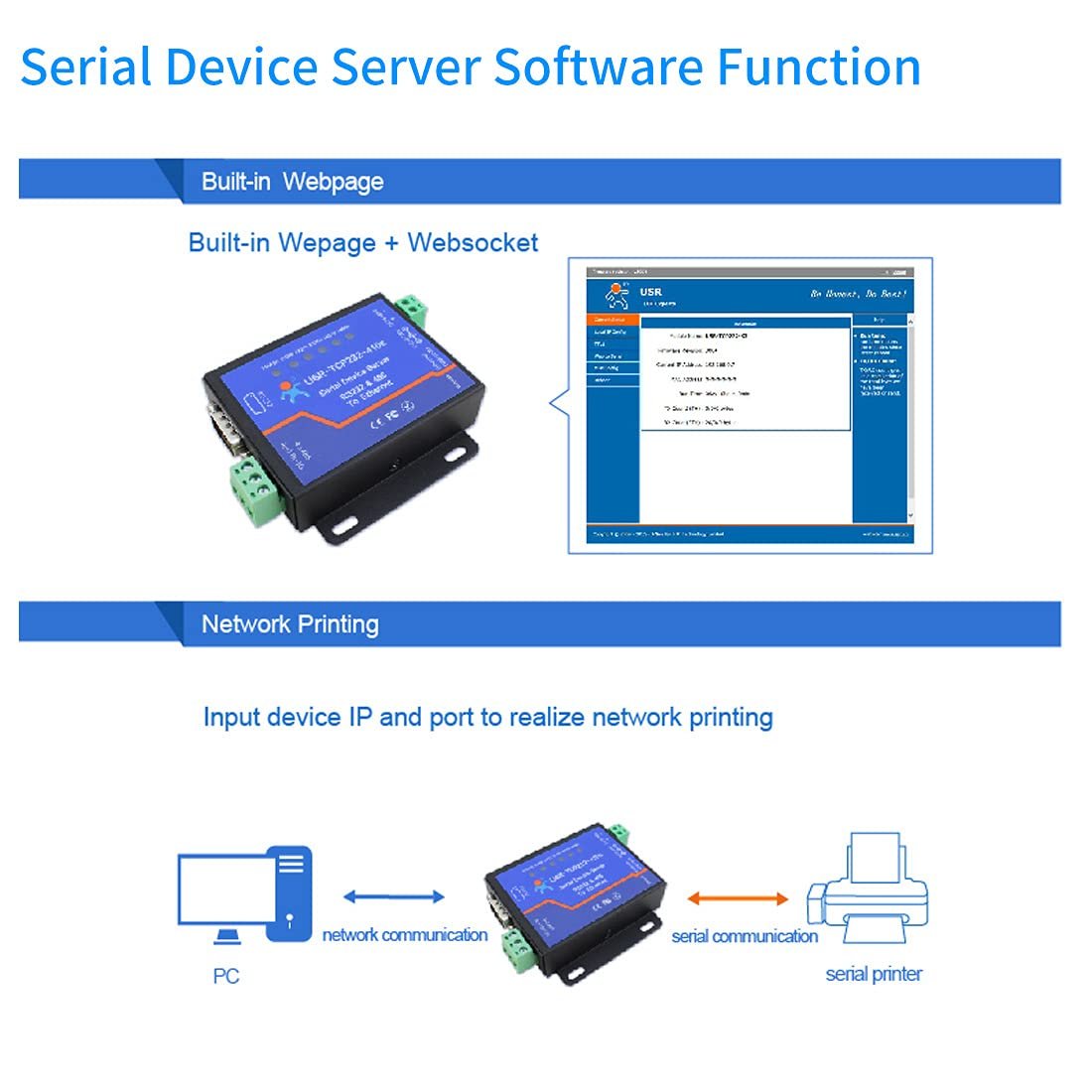

Múltiples indicadores LED para depuración conveniente. Terminal de alimentación por línea para aplicaciones industriales. Núcleo ARM y pila de protocolos TCP/IP integrada. Auto-MDI/MDIX, puerto RJ45 con 10/100 Mbps. Modos de trabajo: TCP Server, TCP Client, UDP, UDP Server y HTTP Client. Dos puertos pueden trabajar de forma independiente al mismo tiempo. Soporta puerto serie virtual y provee el software correspondiente USR-VCOM. Velocidades de baudios desde 600 bps hasta 230.4 kbps; paridad: Ninguna, Impar, Par, Mark y Space. Soporta DNS y DHCP. Proporciona ejemplos de programación de sockets TCP/IP para PC: VB, C++, Delphi, Android y iOS. Página web integrada; también es posible personalizar la página web para el usuario. Botón de recarga, una tecla para restaurar la configuración por defecto. RJ45 con LED de enlace/datos, transformador de aislamiento integrado y aislamiento electromagnético de 2 kV. Dirección MAC única global adquirida en IEEE; el usuario puede definir la dirección MAC. Admite actualización de firmware vía red. Soporta keep-alive para detectar rápidamente enlaces muertos. Soporta cuenta y contraseña para gestión de acceso y configuración de red. Admite un canal WebSocket para realizar transmisión bidireccional y transparente entre la página web y el puerto serie. Soporta Modbus RTU a Modbus TCP. Soporta función de broadcast UDP, enviar y recibir datos desde todas las IP en la red.

Contenido de la caja (1 paquete): 1 x servidor de dispositivo serie dual, 1 x fuente de alimentación 5V 1A, 1 x cable serie hembra a hembra.

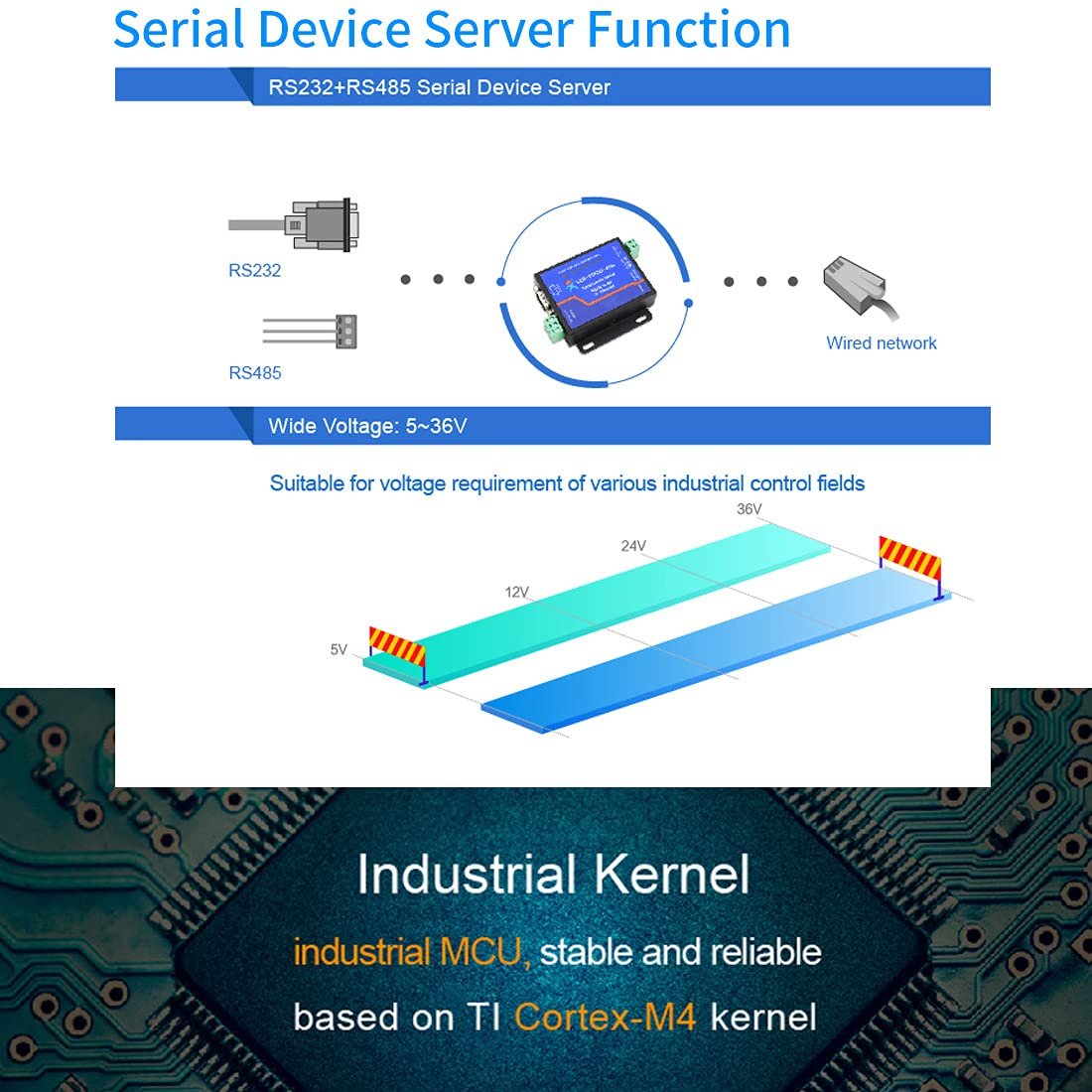

1. Servidor de dispositivo serie dual: CPU: Cortex-M4 120 MHz, servidor RS485 & RS232 a Ethernet, 2 puertos serie: 1 puerto RS232, 1 puerto RS485, 1 puerto Ethernet RJ45. Soporta RS232 y RS485 funcionando al mismo tiempo.

2. Configuración mediante navegador web o interfaz de software de puerto COM virtual; temperatura de trabajo: -40–85 °C; consumo de energía: < 1 W.

3. USR-TCP232-410S puede recolectar datos en protocolos Modbus RTU y Modbus TCP y reportar datos a la nube IoT en formato JSON usando MQTT o TCP/UDP/HTTP. Soporta hasta 128 puntos de datos y puede decodificar y calcular los datos recolectados para reducir la carga del servidor.

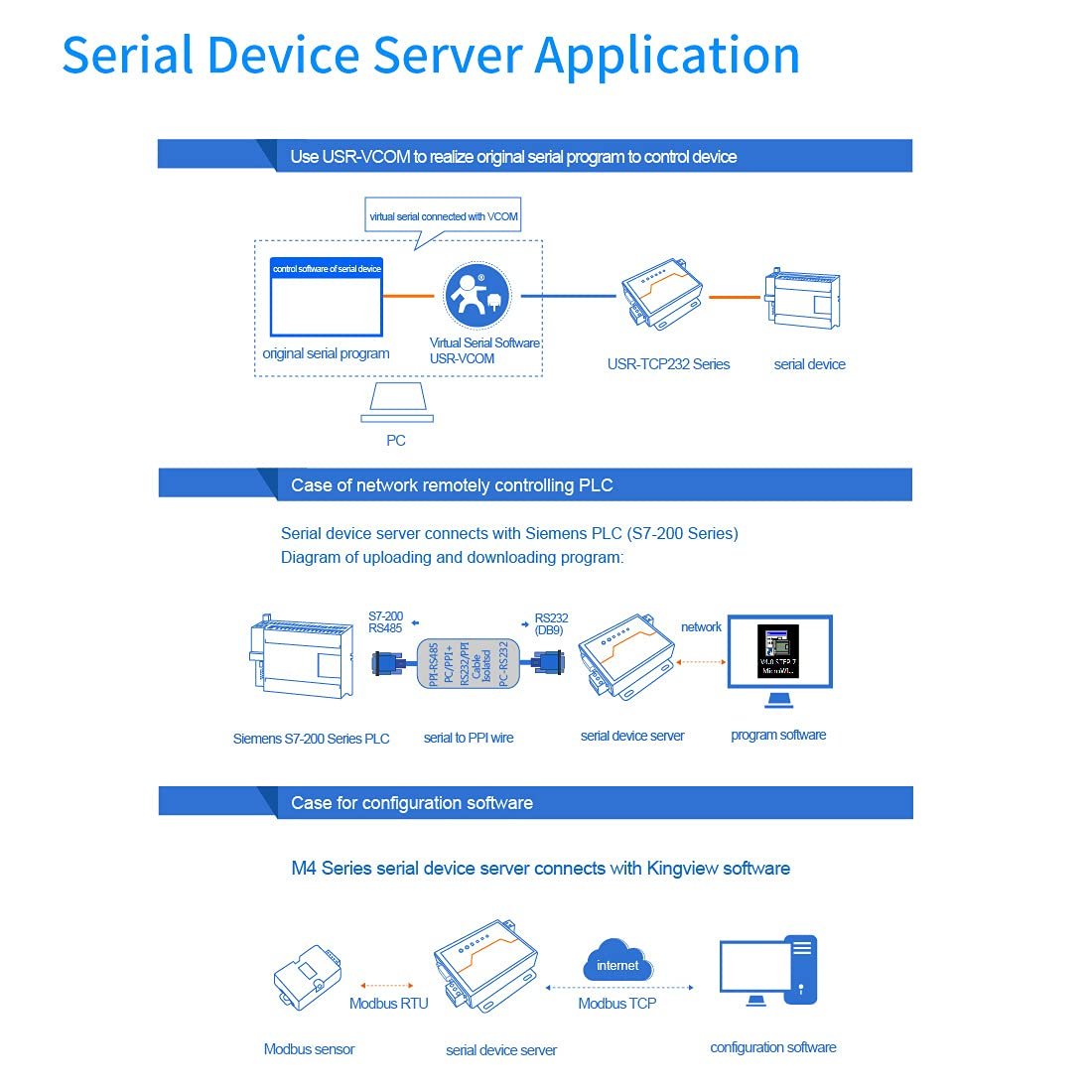

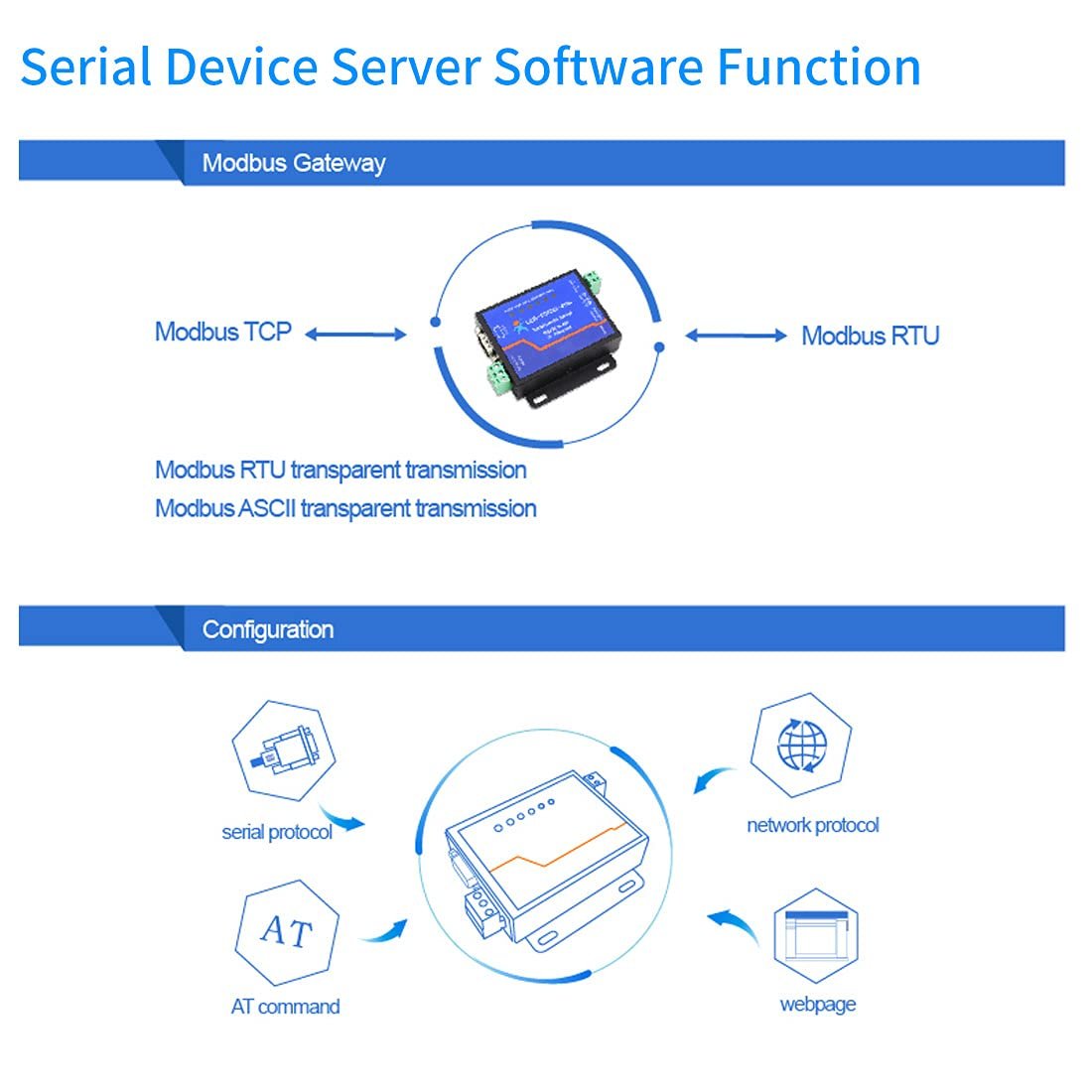

4. Pasarela Modbus: conexión a PLC, sistema SCADA o servidor privado del usuario para lograr monitorización local o remota. Conversión Modbus RTU a Modbus TCP y sondeo Modbus multi-host.

5. Cifrado de transmisión de datos: soporta cifrado SSL/TLS en modos TCP Client, HTTP Client y MQTT. Soporta autenticación mediante certificados bidireccionales.
